Сборно-разборный воздуховод

Сборно-разборный воздуховод

Иллюстрации

Показать все

Реферат



Изобретение относится к области вентиляции и изготовления воздуховодов. Цель изобретения -упрощение конструкции и удобство эксплуатации. Сборно-разборный воздуховод состоит из плоского элемента 1 с загнутыми кромками 2 и 3, загнутыми навстречу одна другой под углом 45° и контактирующего с ними верхнего элемента 4, который вводится между кромками 2 и 3. 2 з.п.ф-лы, 9 ил.

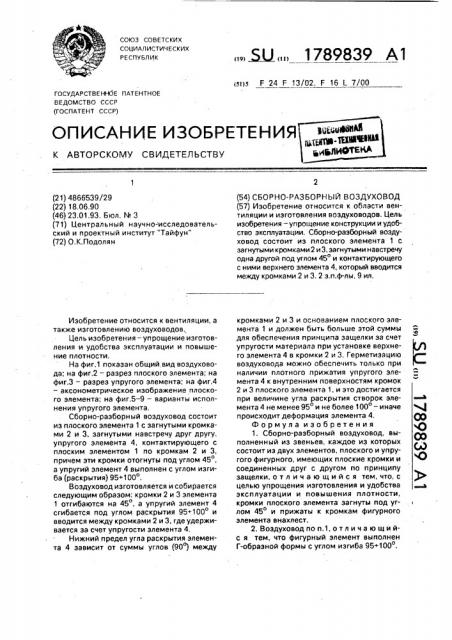

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННбЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4866539/29 (22) 18.06,90 (46) 23.01.93. Бюл. М 3 (71) Центральный научно- исследовательский и проектный институт "Тайфун" (72) О.К.Подолян

Изобретение относится к вентиляции, а также изготовлению воздуховодов., Цель изобретения — упрощение изготовления и удобства эксплуатации и повышение плотности, На фиг.1 показан общий вид воздуховода; на фиг.2 — разрез плоского элемента; на фиг,3 — разрез упругого элемента; на фиг,4 — аксонометрическое изображение плоского элемента; на фиг.5 — 9 — варианты исполнения упругого элемента, Сборно-раэборный воздуховод состоит из плоского элемента 1 с загнутыми кромками 2 и 3, загнутыми навстречу друг другу, упругого элемента 4, контактирующего с плоским элементом 1 по кромкам 2 и 3, причем эти кромки отогнуты под углом 45, а упругий элемент 4 выполнен с углом изгиба (раскрытия) 95 100 .

Воздуховод изготовляется и собирается следующим образом: кромки 2 и 3 элемента

1 отгибаются на 450, а упругий элемент 4 сгибается под углом раскрытия 95 100 и вводится между кромками 2 и 3, где удерживается за счет упругости элемента 4, Нижний предел угла раскрытия элемента 4 зависит от суммы углов (900) между

„„Я „„1789839 А1 (юпхт F 24 F 13/02, F 16 L 7/00 (54) СБОРНО-РАЗБОРНЫЙ ВОЗДУХОВОД (57) Изобретение относится к области вентиляции и изготовления воэдуховодов. Цель изобретения — упрощение конструкции и удобство эксплуатации. Сборно-разборный воздуховод состоит из плоского элемента 1 с загнутыми кромками 2 и 3, загнутыми навстречу одна другой под углом 45 и контактирующего с ними верхнего элемента 4, который вводится между кромками 2 и 3. 2 з.п.ф-лы, 9 ил. кромками 2 и 3 и основанием плоского элемента 1 и должен быть больше этой суммы Я для обеспечения принципа защелки за счет упругости материала при установке верхнего элемента 4 в кромки 2 и 3, Герметизацию воздуховода можно обеспечить только при наличии плотного прижатия упругого элемента 4 к внутренним поверхностям кромок

2 и 3 плоского элемента 1, и это достигается при величине угла раскрытия створок элемента 4 не менее 95 и не более 100 — иначе происходит деформация элемента 4, Q()

Формула изобретения О

1. Сборно-разборный воэдуховод, выполненный из звеньев, каждое из которых состоит из двух элементов, плоского и упругого фигурного, имеющих плоские кромки и О соединенных друг с другом по принципу защелки, отличающийся тем, что, с целью упрощения изготовления и удобства ° эксплуатации и повышения плотности, кромки плоского элемента загнуты под углом 450 и прижаты к кромкам фигурного элемента внахлест.

2. Воэдуховод по п.1, о т л и ч а ю щ и йс я тем, что фигурный элемент выполнен

Г-образной формы с углом изгиба 95 1000.

1789839, 2

О

® lugo

Фиг. 2

Фиг. 8
