Реферат



Сущность изобретения: устройство содержит один датчик линейной плотности продукта (1). 2 интегратора (2,6), разделительный конденсатор (3), выпрямитель (4), 2 ключа (5,7), регистратор (8), компаратор (9), источник опорного напряжения (10). блок обнуления интеграторов (11). 1-3-4-5-6-7-8, 1-2-9,10-9-5, 9-7,11-2,11-6. 2 с. п. ф-лы, 1 ил.

.союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (st)s G 01 N 33/36

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4673570/12 (22) 09.01.89 (46) 23.01,93. Бюл. N.. 3 (71) Центральный научно-исследовательский инсти гут по переработке штапельных волокон (72) Б.П,Сошников, P.È.Áàæèíîâà и . Е.А.Авербух (56) Установка для определейия качества пряжи и полуфабрикатов. Марка КЛА-1. Руководство rio эксплуатации.

Информационный материал фирмы Устер, 240454-00123, Инструкция по эксплуатации прибора Мини-Устер. 1986.

„„5)J ÄÄ 1789923 А1

2 (54) СПОСОБ ИЗМЕРЕНИЯ НЕРОВНОТЫ

ВОЛОКНИСТОГО ПРОДУКТА И УСТРОЙСТВ0 ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ (57) Сущность изобретения: устройство содержит один датчик линейной плотности продукта (1), 2 интегратора (2,6), разделительный конденсатор (3), выпрямитель (4), 2 ключа (5,7), регистратор (8), компаратор (9), источник опорного напряжения (10), блок обнуления интеграторов (11). 1-3-4-5-6-7-8, 1-2- 9, 10-9-5, 9-7, 11-2, 11-6. 2 с. и, ф-лы, 1 ил.

1789923

Изобретение относится к текстильной г1ромышленности и может быть использовано для неразрушающего технологического контроля качества продуктов прядения, Целью изобретения является повыше- 5 ние точности измерения.

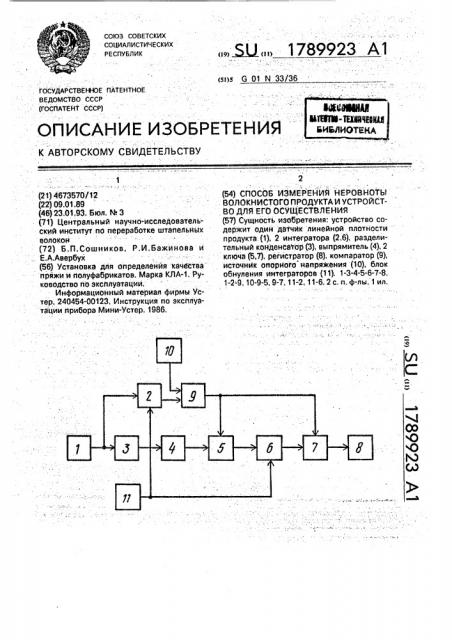

На чертеже изображена блок-схема устройства для. осуществления способа.

Устройство" для измерения неровноты волокнистого йродукта содержит датчик 1 линейной плотности, выход которого соединен с вхоКс м "йервбго интегратора 2 и входом разделительного конденсатора 3.

Выход последнего соединен с входом выпрямителя 4, Выход выпрямителя 4 соеди- 15 нен с входом первого ключа 5. Выход ключа

5 соединен с входом второго интегратора 6.

Выход интегратора 6 соединен с входом второго ключа 7, выход которого соедийен с регистратором 8. Выход интегратора 2 сое- 20 динен c ïåðâûì входом компаратора 9. Вто-" рой вход компаратора 9 соединен с источйиком 10 опорного напряжения. Выход компаратора 9 соединен с уйравля ощи-ми входами ключей 5 и 7. Блок 11 обнуления 25 интеграторов соединен с входами сброса интеграторов 2 и 6, Способ осуществляется следующим образом. Датчик 1 вырабатывает электрический сигнал, пропорциональный линейной 30 плотности движущегося волокнистого продукта. Сигнал подается на интегратор 2, а отклонение от среднего значения выделяет- . ся конденсатором 3 и поступает на выпрямитель 4. После выпрямителя 4 35 напряжение, представляющее собой абсолютное отклонение измеренного значения от среднего значения, через электронный ключ 5 подается на интегратор 6 и поступает на закрытый ключ 7. После интегрирования 40 интегратором 2 сигнал поступает на один из входов компаратора 9, на второй вход последнего подается постоянное опорное напряжение от источника 10, При достижении

cD о р м у л а" и з"о б j3""á т е йй я,,,-;- "

1. Способ измерения йеровйдты волокнистого продук та, з эключавщийс я в" замере нескольких значений линейной плотности волокнистого продукта по его длине с их последующим последовательным суммированием и вычислением среднего значения результатов измерений, а также в вычислении абсолютных отклонений соответствующих измеренных значений от среднего значения с последующим последовательпроинтегрированным сигналом величины опорного напряжения компаратор 9 вырабатывает сигнал, который открывает ключ 7 и закрывает ключ 5, Через ключ 7 напряже-. ние, пропорциональное интегралу абсолютного отклонения измеренных значений от среднего значения, поступает на регистратор 8 для его измерения и индикации, Закрывшийся ключ 5 прекращает дальнейшее поступление сигнала от выпрямителя 4, благодаря чему выходное напряжение интегратора 6 в дальнейшем не изменяется до обнуления последнего сигналом от блока 11 обнуления интегратора, Этим же сигналом обнуляется и интегратор 2.

Пример. Испытания переносного прибора — текстильного тестера проводились на Тверском хлопчатобумажном комбинате. На чесальной машине ЧМД-4 проверялось качество хлопковой (100%-ный хлопок) "есальной ленты, Лаборант перед проверкой на шкале прибора установил О.

Затем чесальная лента была вставлена в измерительную щель зонда. После нажатия лаборантом кнопки измерения через определенное время по шкале прибора считывалось значение неровноты чесальной ленты.

Питание прибора от аккумуляторной батареи 9 В.

На каждой машине проводилось 3 замера. По показаниям прибора лаборант оценивал неровноту чесальной ленты, и если ее величина выходила за границы допустимого интервала, проводилась оперативная регулировка машины. Таким образом. благодаря применению прибора для контроля и регулирования неровноты ленты, коэффициент вариации метровых отрезков снизился на

1,65% и составил 4,95%, Продолжительность работы устройства без перезарядки составляет 24 ч, прибор

Мини-Устер швейцарской фирмы "Устер" без перезарядки работает 2 ч. ным их суммированием, о т л и ч а ю щ и йс я тем, что, с целью повышения точности измерения, неровноту определяют по результату суммирования абсолютных отклонений измеренных значений от среднего значения при достижении суммы соответствующих измеренных значений линейной плотности волокнистого продукта заданной величины, 2, Устройство для измерения неровноты волокнистого продукта, содержащее датчик
