Вакуумный насос доильной установки

Вакуумный насос доильной установки

Иллюстрации

Показать все

Реферат



Использование: в сельском хозяйстве, в частности в установках для доения животных . Сущность изобретения: вакуумный насос содержит корпус 1 с крышкой 2, в которой выполнены отверстия 3. Внутри корпуса 1 расположен вал 4 с лопастпми 5, выполненными в виде крыльчатки. В процессе работы вал 4 с крыльчатыми лопастями 5 приводится в движение электродвигателем. Лопасти выталкивают воздух через выпускные окна 3 в крышке 2, создавая разряжение в корпусе 1 и вакуум-проводе 6. Наличие зазора между лопастями 5 и стенками корпуса 1 обеспечивает упрощение конструкции и повышение надежности насоса с обеспечением лучшей экологической обстановки при его эксплуатации. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 А 01 J 7/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ с) (21) 4936776/15 (22) 25.03.91 (46) 23,01,93, Бюл. М 3 (71) Сибирский научно-исследовательский институт механизации и электрификации сельского хозяйства (72) В. Д, Кокошвили (76) В, Д. Кокошвили (56) Доильная установка. Молокопровод—

100, Молокопровод — 200 "Даугава". Резекне, 1965, с, 31, рис, 22, (54) ВАКУУМНЫЙ НАСОС ДОИЛЬНОЙ УСТАНОВКИ (57) Использование: в сельском хозяйстве, в частности в установках для доения живо„„Я2„„1790352 АЗ тных. Сущность изобретения: вакуумный насос содержит корпус 1 с крышкой 2, в которой выполнены отверстия 3. Внутри корпуса 1 расположен вал 4 с лопаст.".ми 5, выполненными в виде крыльчатки. В процессе работы вал 4 с крыльчатыми лопастями 5 приводится в движение электродвигателем.

Лопасти выталкивают воздух через выпускные окна 3 в крышке 2, создавая разряжение в корпусе 1 и вакуум-проводе 6, Наличие зазора между лопастями 5 и стенками корпуса 1 обеспечивает упрощение конструкции и повышение надежности насоса с обеспечением лучшей экологической обстановки при его эксплуатации. 1 ил.

1790352 подшипниками, масляный баллон и маслоуловитель.

В процессе работы насоса поддействием центробежных сил лопасти выходят из паза, прижимаются к внутренней поверхности корпуса и скользят по его поверхности, благодаря смазке, поступающей из масляного баллона.

Формула изобретения шийся тем, что, с целью упрощения конструкции, лопасти жестко закреплены на валу, установлены с зазором относительно стенок корпуса и выполнены в виде крыльчатки, а выпускные окна расположены в крышке корпуса.

Вакуумный насос доильной установки, содержащий корпус с крышкой, выпускные окна, расположенный горизонтально внутри корпуса вал с лопастями, о т л и ч а юСоставитель В, Кокошвили

Техред M.Ìîðãåíòàë Корректор 3, Лончакова

Редактор Т. Куркова

Заказ 354 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул,Гагарина, 101

Изобретение относится к животноводству, в частности к механическому доению, но может быть использовано в различных областях народного хозяйства, связанных с получением вакуума, Известны применяемые в доильных установках ротационные вакуумные насосы пластинчатого типа, действие которых основано на изменении объема вследствие вращательного движения ротора (поршня) с пластинами, расположенными эксцентрично внутри насоса, Пазы в роторе могут быть расположены по радиусу или тангенциально под углом к нему. Каждый паз с пластинами делит серповидное пространство между ротором и корпусом насоса на несколько частей, По мере поворота ротора каждая часть камеры выходит из контакта с всасывающим отверстием и увеличивается в объеме, а затем постепенно уменьшается, совершая последовательное сжатие воздуI. ха и его нагнетание.

Недостатком данного насоса является сложность конструкции, а также большой расход смазочного материала, идущего на смазку стенок цилиндра, поверхности поршня, Наиболее близким по технической сущности к заявляемому — прототипом является вакуумный насос РBÍ вЂ” 40/350. Он содержит корпус, внутри которого горизонтально расположен вал, На валу жестко насажен ротор, имеющий пазы. В пазы вставлены лопасти в виде прямоугольных пластин из листового текстолита толщиной 5 — 9 мм.

Пластины установлены в пазах свободно, с возможностью скольжения вдоль паза во время работы. Корпус имеет впускные и выпускные окна. Вакуумный насос PBH—

40/350 имеет также две боковые крышки с

Недостатком описанного вакуумного насоса является сложность конструкции, связанная с точным расчетом и изготовлением пазов ротора, лопастей, необходимостью использования дефицитных смазочных материалов. Кроме того, ненадежное устройство регулирования подачи масла не обеспечивает регулярной равномерной смазки, что приводит к перегреву корпуса насоса и быстрому изнашиванию трущихся деталей. В конечном итоге снижается срок службы насоса и эксплуатационная надежность доильных установок, Цель изобретения — упрощение конструкц ии.

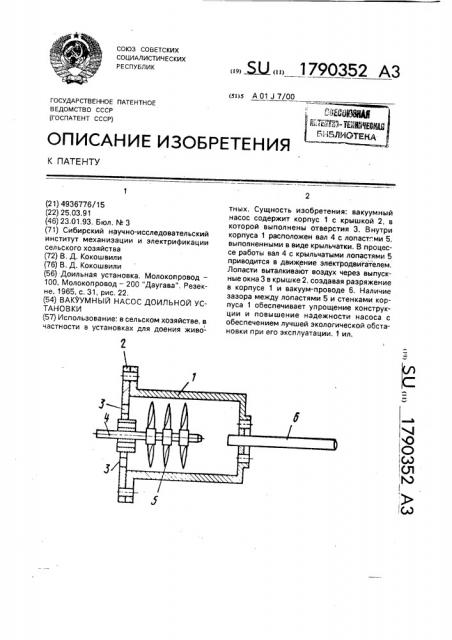

На чертеже приведен насос, общий вид, Насос содержит корпус 1 с крышкой 2, в котором имеются выпускные отверстия (окна) 3. Внутри корпуса расположен вал 4 с жестко закрепленными на нем лопастями 5.

Корпус 1 соединен с вакуум-проводом 6 доильной установки. Лопасти 5 выполнены в виде крыльчатки и установлены с зазором по отношению к стенкам корпуса 1. В процессе работы вал насоса с лопастями 5 приводится в движение электродвигателем (на чертеже не указан). Вращение лопастей 5 обеспечивает выталкивание воздуха через выпускные отверстия (окна) 3 крышки 2 и тем самым создает разрежение в корпусе 1 и вакуумпроводе 6.
