Способ возведения монолитных и сборно-монолитных зданий

Способ возведения монолитных и сборно-монолитных зданий

Иллюстрации

Показать все

Реферат



Использование: строительство зданий и сооружений преимущественно жилищногражданского типа из бетонной смеси. Сущность изобретения: последовательно бетонируют захватки в объемно-переставной несущей опалубке, устанавливаемой по ширине здания и переставляемой после набора бетоном прочности. Монтаж блоков опалубки ведут до образования равновеликих уступов по фасаду здания по высоте и длине от забетонированного блока, а при завершении верхнего этажа первой захватки - по длине, высвобождающиеся при этом с верхнего этажа блоки опалубки переставляют на нижний этаж вновь образующегося уступа по диагонали захваток. 5 ил., 3 п.ф.и. Ё

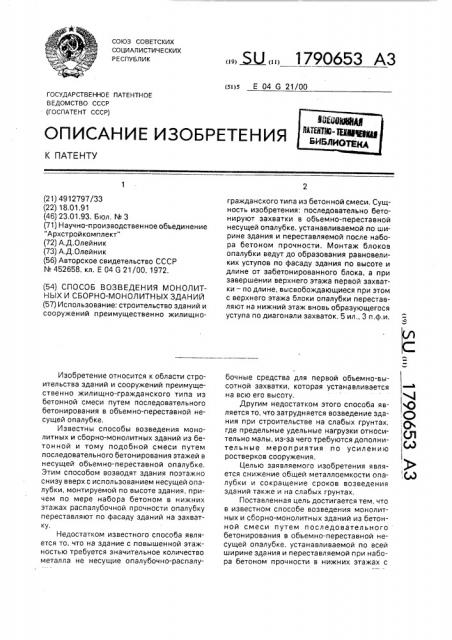

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (st)s Е 04 G 21/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

О ,О 0ь

1(р (л) (21) 4912797/33 (22) 18,01,91 (46) 23.01.93. Бюл, ¹ 3 (71) Научно-производственное объединение

"Архстройкомплект" (72) А.Д.Олейник (73) А,Д,Олейник (56) Авторское свидетельство СССР

¹ 452658, кл. Е 04 G 21/00, 1972. (54) СПОСОБ ВОЗВЕДЕНИЯ МОНОЛИТНЫХ И СБОРНО-МОНОЛИТНЫХ ЗДАНИЙ (57) Использование: строительство зданий и сооружений преимущественно жилищноИзобретение относится к области строительства зданий и сооружений преимущественно жилищно-гражданского типа из бетонной смеси путем последовательного бетонирования в объемно-переставной несущей опалубке, Известны способы возведения монолитных и сборно-монолитных зданий из бетонной и тому подобной смеси путем последовательного бетонирования этажей в несущей объемно-переставной опалубке.

Этим способом возводят здания поэтажно снизу вверх с использованием несущей опалубки, монтируемой по высоте здания, причем по мере набора бетоном в нижних этажах распалубочной прочности опалубку переставляют по фасаду зданий на захватку.

Недостатком известного способа является то, что на здание с повышенной этажHGcTblo требуется значительное количество металла не несущие опалубочно-распалу. Ы 1790653 А3 гражданского типа из бетонной смеси. Сущность изобретения: последовательно бетонируют захватки в объемно-переставной несущей опалубке, устанавливаемой по ширине здания и переставляемой после набора бетоном прочности. Монтаж блоков опалубки ведут до образования равновеликих уступов по фасаду здания по высоте и длине от забетонированного блока, а при завершении верхнего этажа первой захватки — по длине, высвобождающиеся при этом с верхнего этажа блоки опалубки переставляют на нижний этаж вновь образующегося уступа по диагонали захваток. 5 ил„3 п.ф,и. бочные средства для первой объемно-высотной захватки, которая устанавливается на всю его высоту.

Другим недостатком этого способа является то, что затрудняется возведение здания при строительстве на слабых грунтах, где предельные удельные нагрузки относительно малы, из-за чего требуются дополнительные мероприятия по усилению ростверков сооружения.

Целью заявляемого изобретения является снижение общей металлоемкости опалубки и сокращение сроков возведения зданий также и на слабых грунтах, Поставленная цель достигается тем, что в известном способе возведения монолитных и сборно-монолитных зданий из бетонной смеси путем последовательного бетонирования в объемно-переставной несущей опалубке, устанавливаемой по всей ширине здания и переставляемой при набора бетоном прочности в нижних этажах с

1790653 одновременным монтажом поэтажных блоков опалубки, укладкой арматуры и установкой оконных и дверных изделий, монтаж блоков опалубки ведут до образования равновеликих уступов по фасаду здания, по высоте и длине от забетонированного блока, а при завершении верхнего этажа первой захватки — по длине, высвободившиеся при этом с верхнего этажа блоки опалубки переставляют на нижний этаж вновь образующегося уступа по диагонали захваток, при этом подготовку объемно-переставной несущей опалубки, устайовку окон и дверей и укладку арматуры производят в приобъектной зоне на технологической площадке одновремен- 15 но с бетонированием ранее смонтированной опалубки, Бетонирование по уступам захваток производят одновременно.

Сущность способа более подробно опи- 20 сана ниже и поясняется чертежами, где: на фиг.1 — показано здание в процессе возведения, со снятой опалубкой первого уступа (высотой в три этажа); на фиг.2 — вид здания с торцевой сторо- 25 ны; на фиг.3 — вид здания в плане; на фиг.4 — показана схема одного из вариантов перемещения блоков при формировании уступов по фасаду здания; 30 на фиг.5 — показана схема перемещения блоков при формировании уступов по фасаду и ширине здания (пример возведения здания шириной в три захватки).

Здание делится на объемно-высотные захватки, показанные позициями 1, 2, 3 на фиг.1.

На фундамент или перекрытие первого этажа устанавливают блоки 4 объемно-переставной несущей опалубки (на фиг,1 блок 40

4 опалубки показан смонтированным на втором уступе 4 этажа здания).

С арматурным каркасом перекрытия осуществляют монтаж наружной палубы 5 и производят бетонирование стен и перекры- 45 тий.

Одновременно с этими работами в приобъектной зоне на технологической площадке 8 (фиг.3) производят подготовку блоков обьемно-переставной опалубки (очистку, армирование и т,д.), Далее, не ожидая твердения бетона и набора им необходимой распалубочной прочности, на объемно-переставные несущие блоки первого этажа, при помощи oro- 55 ловков 6 устанавливают подготовленную опалубку второго этажа и производят бетонирование. Бетонирование можно осуществлять с помощью навеса-шатра 7, фиг,1, Одновременно с проведением работ на втором этаже подготавливают опалубку для третьего этажа, для чего демонтируют опалубку первого этажа, при условии набора бетоном необходимой прочности или, если данное условие не выполняется, готовят дополнительный комплект объемно-переставной несущей опалубки, И так продолжается до тех пор, пока процесс переустановки блоков опалубки не станет стабильным, т.е, количество демонтируемых блоков не будет равно количеству устанавливаемых блоков по образованным уступам, на которых работы могут производить одновременно.

Таким образом формируется первый уступ первой захватки. Далее, продолжая работы на первой захватке, формируют первый уступ второй захватки, производят работы в той же последовательности и используя освобождающиеся блоки объемнопереставной несущей опалубки с первой захватки, Затем переходят на последующие захватки, продолжая работы на предыдущих захватках, При достижении верхнего этажа на любой из захваток освобождающиеся блоки объемно-переставной опалубки переносят на вновь образуемые уступы или на уступы захваток, где продолжаются работы по возведению здания.

При реализации способа возможны различные схемы переустановки опалубки. Например, по схеме, показанной на фиг,4, объемно-переставная несущая опалубка устанавливается по всей ширине здания, В этом случае формирование уступов ведут по фасаду здания. Сначала формируют уступ А (фиг.4), на котором впоследствии монтируется опалубка последующих этажей Б.

После окончания работ на уступе Б и набора необходимой разопалубочной прочности бетоном в позиции А опалубку переносят в позицию А, а затем освободившуюся опалубку из позиции Б в позицию Б>, формируя первый уступ второй захватки и так далее. Эта схема переустановки показана на фиг.4 сплошной линией, При этом возможны и другие схемы перемещения опалубки.

При возведении зданий большой протяженности по длине и ширине целесообразно разделение здания на высотные захватки производить в двух направлениях (по длине и ширине), а уступы формировать по диагонали параллелепипеда, ограниченного размерами здания (фиг.5). B этом случае переустановка блоков опалубки будет происходить по следующим маршрутам: Д Д

Дг; Е, Е ; Ж Ж или для блока Д возможен и другой вариант, например ДД1 ГГi.

В процессе возведения зданий при реализации данного способа возможны вариан1790653

1. Способ возведения монолитных и сборно-монолитных зданий из бетонной смеси путем последовательного бетонирования захваток в объемно-переставной несущей опалубке, устанавливаемой по ширине здания и переставляемой на другие захватки после набора бетоном прочности в нижних этажах, с одновременным монтажом поэтажных блоков опалубки, установкой окон и дверей и укладкой арматуры на захватках, отличающийся тем, что, с целью снижения общей металлоемкости опалубки и сокращения сроков возведения зданий также и на слабых грунтах, монтаж блоков опалубки ведут до образования равà — у / ты разделения на захватки, формирования уступов и переустановки опалубки. Например, один уступ может включать в себя один или несколько этажей. Выбор конкретного варианта реализации будет зависеть от размеров здания, марки используемого бетона: конструкции объемно-несущей опалубки, технической оснащенности, количества комплектов объемно-переставной опалубки на объекте и т,д.

Формула изобретения

При этом при осуществлении способа имеется возможность параллельного проведения работ различного характера, Так подготовку опалубки, включающую установку

5 оконных и дверных проемов, укладку арматуры производят одновременно с заливкой бетона, монтажом и демонтажом опалубки, а бетонирование осуществляют одновременно на разных захватках, что значительно

10 сокращает сроки строительства. новеликих уступов по фасаду здания по высоте и длине от забетонированного блока, а при завершении верхнего этажа первой захватки — по длине, высвобождающиеся при

20 этом с верхнего этажа блоки опалубки переставляют на нижний этаж вновь образующегося уступа по диагонали захваток.

2. Способ по п,1, отличающийся тем, что бетонирование по уступам захватов

25 производят одновременно, 3, Способ по и 1, отличающийся тем, что подготовку объемно-переставной несущей опалубки, установку окон и дверей и укладку арматуры производят в приобъек30 тной зоне на технологической площадке одновременно с бетонированием ранее смонтированной опалубки.
