l79 072

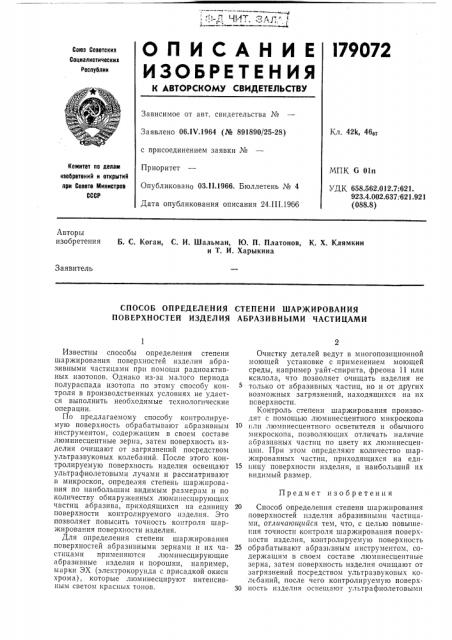

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 06.1Ч.1964 (№ 891890/25-28) с присоединением заявки №

Приоритет

Опубликовано 03.11.1966. Бюллетень № 4

Дата опубликования описания 24.III.1966

Кл. 42k, 46ст

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК G 01п

УДК 658.562.012.7:621.

923.4.002.637:621.921 (088.8) Авторы изобретения

Б. С. Коган, С. И. Шальман, Ю. П. Платонов, К. Х. Клямкин и T. И. Харыкина

Заявитель

СПОСОБ ОПРЕДЕЛЕНИЯ СТЕПЕНИ ШАРЖИРОВАНИЯ

ПОВЕРХНОСТЕЙ ИЗДЕЛИЯ АБРАЗИВНЫМИ ЧАСТИЦАМИ

Предмет изобретения

Известны способы определения степени шаржирования поверхностей изделия абразивными частицами при помощи радиоактивных изотопов. Однако из-за малого периода полураспада изотопа по этому способу контроля в производственных условиях не удается выполнить необходимые технологические операции.

По предлагаемому способу контролируемую поверхность обрабатывают абразивным инструментом, содержащим в своем составе люминесцентные зерна, затем поверхность изделия очищают от загрязнений посредством ультразвуковых колебаний. После этого контролируемую поверхность изделия освещают ультрафиолетовыми лучами и рассматривают в микроскоп, определяя степень шаржирования по наибольшим видимым размерам и по количеству обнаруженных люминесцирующих частиц абразива, приходящихся на единицу поверхности контролируемого изделия. Это позволяет повысить точность контроля шаржирования поверхности изделия.

Для определения степени шаржирования поверхностей абразивными зернами и их частицами применяются люминесцирующие абразивные изделия и порошки, например, марки ЭХ (электрокорунда с присадкой окиси хрома), которые люминесцируют интенсивным светом красных тонов.

Очистку деталей ведут в многопозиционной моющей установке с применением моющей среды, например уайт-спирита, фреона 11 или ксилола, что позволяет очищать изделия не только от абразивных частиц, но и от других возможных загрязнений, находящихся на их псверхности.

Контроль степени шаржирования производят с помощью люмпнесцентного микроскопа

1О или люминесцентного осветителя и обычного микроскопа, позволяющих отличать наличие абразивных частиц по цвету их люминесценции. При этом определяют количество шаржированных частиц, приходящихся на еди15 ницу поверхности изделия, и наибольший их видимый размер.

2О Способ определения степени шаржирования поверхностей изделия абразивными частицами, отличающийся тем, что, с целью повышения точности контроля шаржирования поверхности изделия, контролируемую поверхность

25 обрабатывают абразивным инструментом, содержащим в своем составе люминесцентные зерна, затем поверхность изделия очищают от загрязнений посредством ультразвуковых колебаний, после чего контролируемую поверхЗО ность изделия освещают ультрафиолетовыми

179072

Составитель Г. Ф. Корчагина

Редактор Т. В. Данилова Техред А. А, Камышникова Корректоры: О. Б. Тюрина и С. Н. Соколова

Заказ 593/13 Тираж 1350 Формат бум. QP)(901/> Объем 0,1 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, д. 2 лучами и рассматривают в микроскоп, определяя степень шаржирования по наибольшим видимым размерам и по количеству обнаруженных люминесцирующих частиц абразива, приходящихся на единицу поверхности контролируемого изделия.
