Реферат



Использование: обработка почвы с обеспечением эксплуатационной надежности механизма привода активных рабочих органов. Сущность изобретения: культиватор содержащий раму, опорные колеса и активные лапы стрельчатого типа на кронштейнах с групповым механическим приводом , выполненным в виде кулачка, взаимодействующего с толкателями, связанными с кронштейнами крайних лап, которые связаны с кронштейнами остальных лап тягйми. 2 ил.

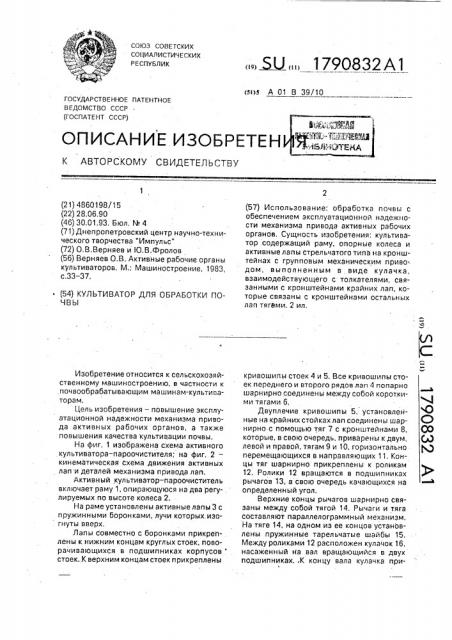

СОЮЗ СОВЕТСКИХ

СО! ИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (gg)s А 01 В 39/10

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕН

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4860198/15 (22) 28.06.90 (46) 30.01.93. Бюл, N 4 (71) Днепропетровский центр научно-технического творчества "Импульс" (72) О.В,Верняев и lO,В.Фролов (56) Верняев О.В. Активные рабочие органы культиваторов. М.: Машиностроение, 1983, с.33 — 37. (54) КУЛЬТИВАТОР ДЛЯ ОБРАБОТКИ ПОЧВЫ

Изобретение относится к сельскохозяйственному машиностроению, в частности к почвообрабатывающим машинам-культиваторам.

Цель изобретения — повышение эксплуатационной надежности механизма привода активных рабочих органов, а также повышения качества культивации почвы.

На фиг. 1 изображена схема активного культиватора — пароочистителя; на фиг. 2— кинематическая схема движения активных лап и деталей механизма привода лап.

Активный культиватор — пароочиститель включает раму 1, опирающуюся на два регу- . лируемых по высоте колеса 2.

На раме установлены активные лапы 3 с пружинными боронками, лучи которых,изогнуты вверх.

Лапы совместно с боронками прикреплены к нижним концам круглых стоек, поворачивающихся в подшипниках корпусов стоек.,К верхним концам стоек прикреплены

„„ЯЯ „„1790832 А1 (57) Использование: обработка почвь с обеспечением эксплуатационной надежности механизма привода активных рабочих органов, Сущность изобретения; культиватор содержащий раму, опорные колеса и активные лапы стрельчатого типа на кронштейнах с групповым механическим приводом, выполненным в виде кулачка, взаимодействующего с толкателями, связанными с кронштейнами крайних лап, которые связаны с кронштейнами остальных лап тягами. 2 ил. кривошипы стоек 4 и 5. Все кривошипы стоек переднего и второго рядов лап 4 попарно шарнирно соединены между собой короткими тягами 6.

Двуплечие кривошипы 5, установленные на крайних стойках лап соединены шарнирно-с помощью тяг 7 с кронштейнами 8, которые, в свою очередь, приварены к двум, левой и правой, тягам 9 и 10, горизонтально перемещающихся в направляющих 11, Концы тяг шарнирно прикреплены к роликам

12, Ролики 12 вращаются в подшипниках рычагов 13,.в свою очередь качающихся на определенный угол.

Верхние концы рычагов шарнирно связаны между собой тягой 14. Рычаги и тяга составляют параллелограммный механизм, На тяге 14, на одном из ее концов установлены пружинные тарельчатые шайбы 15.

Между роликами 12 расположен кулачок 16, насаженный на вал вращающийся в двух подшипниках.,К концу вала кулачка при\

1790832

10 11

14 1б g 12 фиг. 2

Составитель О.Верняев

Техред M.Mîðãåíòàë Корректор С,Пекарь

Редактор

Заказ 103 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. ужгород, ул.Гагарина, 101 креплена сменная звездочка 17, связанная цепной передачей со сменной звездочкой

18, которая, в свою очередь прикреплена к валу 19 вращающемуся в подшипниках.

Вал 19 с помощью карданной передачи и телескопического вала 20 связан с валом отбора мощности трактора (ФОМ).

При переводе машины с помощью гидравлической системы трактора из транспортного положения в рабочее, культиватор опускается на землю на опорные колеса, При движении трактора, рабочие органы культиватора эаглубляются в почву на определенную глубину в этот момент включается вал отбора мощности трактора. От вала отбора мощности трактора движение передается к активным лапам через телескопический вал 20, звездочки 17 и 18, цепную передачу, к кулачку 16. Вращаясь, кулачок 16 передает усилие .на ролик 12, связанный с рычагом 13. В свою очередь, перемещаясь на определенный угол рычаг

13 действует на тягу 14, которая в свою очередь, перемещает на угол противоположный рычаг с роликом., Таким образом, за полный оборот кулачка левой и правой рычаги параллелограммного механизма с роликами повернутся на угол вследствие чего, прикрепленные к ры5 чагам с роликами тяги 9 и 10 попеременно, действуя на растяжение через кронштейн 8, тягу 7, двуплечий кривошип 5 передадут растягивающее усилие на короткие тяги 6, связанные с кривошипами стоек лап.

Формула изобретения

Культиватор для обработки почвы, содержащий раму, опорные колеса, активные лапы стрельчатого типа с кронштейнами, 15 установленными поворотно на стойках, и их групповой механический привод от вала отбора мощности, отл и ч а ю щи и с я тем, что, с целью повышения эксплуатационной надежности, групповой механический при20 вод выполнен в виде кулачка, взаимодействующего с толкателями, снабженными .роликами и связанными с кронштейнами крайнихлап, при этом кронштейны крайних лап связаны с кронштейнами остальных лап

25 посредством тяг. бОП
