Установка для электрогидравлической активации тампонажных растворов

Установка для электрогидравлической активации тампонажных растворов

Иллюстрации

Показать все

Реферат



Сущность изобретения: установка для электрогидравлической активации тампонажных растворов .содержит камеру диспергирования с отражателем и соплом. На входе в сопло размещены электроды. В сопле установлены лопасти. Через патрубок в камеру по каналам в пространство между электродами подается суспензия. Одновременно от генератора импульсов тока подается высоковольтный импульс на электроды и образуемый гидродинамический пузырь закручивает суспензию по лопастям сопла и выталкивает ее с большой скоростью в камеру диспергирования; Обрабатываемая суспензия соударяется с полусферическим отражателем и диспергируется. 1 ил.

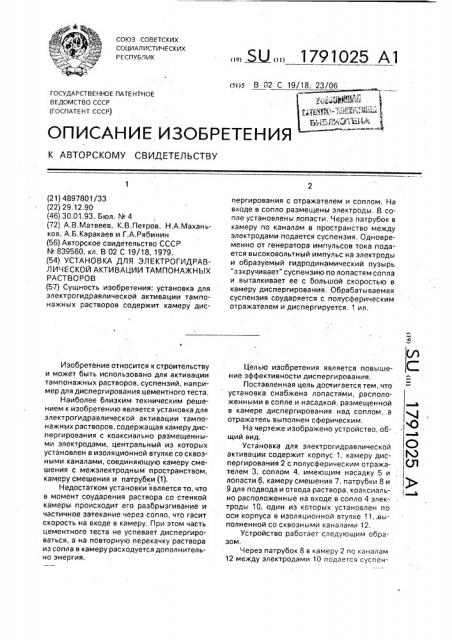

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

V .

С)

Ю (Л

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4897801/33 (22) 29.12.90 (46) 30.01.93. Бюл. N 4 (72) А.В.Матвеев, К,В.Петров, Н.А,Маханьков, А,Б.Каракэев и Г.А.Рябинин (56) Авторское свидетельство СССР

N 839560, кл, В 02 С 19/18, 1979. (54) УСТАНОВКА ДЛЯ ЭЛЕКТРОГИДРАВЛИЧЕСКОЙ АКТИВАЦИИ ТАМПОНАЖНЫХ

РАСТВОРОВ (57) Сущность изобретения: установка для электрогидравлической активации там понажных растворов содержит камеру дисИзобретение относится к строительству и может быть использовано для активации тампонажных растворов, суспензий, например для диспергирования цементного теста, Наиболее близким техническим решением к изобретению является установка для электрогидравлической активации тампонажных растворов, содержащая камерудиспергирования с коаксиально размещенными электродами, центральный из которых установлен в изоляционной втулке со сквозными каналами, соединяющую камеру смешения с межэлектродным пространством, камеру смешения и патрубки (1).

Недостатком установки является то, что в момент соударения раствора со стенкой камеры происходит его разбрызгивание и частичное затекание через сопло, что гасит скорость на входе в камеру. При этом часть цементного теста не успевает диспергироваться, а нэ повторную перекачку раствора из сопла в камеру расходуется дополнительно энергия.

„„5U „„1791025 À1 пергирования с отражателем и соплом. На входе в сопла размещены электроды. В сопле установлены лопасти. Через патрубок в камеру по каналам в пространство между электродами подается суспензия. Одновременно от генератора импульсов тока подается высоковольтный импульс на электроды и образуемый гидродинамический пузырь

"ззкручивает" суспензию по лопастям сопла . и выталкивает ее с большой скоростью в камеру диспергирования. Обрабатываемая суспензия соударяется с полусферическим отражателем и диспергируется. 1 ил.

Целью изобретения является повышение эффективности диспергирования.

Поставленная цель дос гигается тем, что установка снабжена лопастями, расположенными в сопле и насадкой, размещенной в камере диспергирования над соплом, а отражатель выполнен сферическим.

На чертеже изображено устройство, общий вид.

Установка для электрогидравлической активации содержит корпус 1, камеру диспергирования 2 с полусферическим отражателем 3, соплом 4, имеющим насадку 5 и лопасти 6, камеру смешения 7, патрубки 8 и

9 для подвода и отвода раствора, коаксиально расположенные на входе в сопло 4 электроды 10, один из которых установлен по оси корпуса в изоляционной втулке 11,,выполненной со сквозными каналами 12.

Устройство работает следующим образом.

Через патрубок 8 в камеру 2 по каналам

12 между электродами 10 подается суспен1791025

Составитель К,Петро

Редактор 3.Ходакова Техред М.Моргентал

Корректор Э.Лончакова

Заказ 113 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 зия, Одновременно от генератора импульсов тока подается высоковольтный импульс на электроды 10 и образуемый гидродинамический пузырь "закручивает" цементную суспензию по лопастям 6 сопла 4 и выталки- 5 вает ее с большой скоростью в камеру диспергирования 2. Обрабатываемая суспензия соударяется с полусферическим отражателем 3 и диспергируется. Образующаяся зона кавитации в момент соударения 10

"закрученного" потока со стенкой камеры усиливают эффект измельчения цементных зерен, Насадка 5 предохраняет раствор от затекания в каналы 12, обеспечивая при этом снижение энергозатрат установки, В 15 то же время отражатель 3 "концентрирует" суспензию в камере для воздействия следующего импульсного потока, продолжая диспергировать обрабатываемую смесь, а активированная суспензия выходит через 20 патрубок.9, Предлагаемая установка позволяет Ilo высить эффективность диспергирования обрабатываемых растворов, Формула изобретения

Установка для электрогидравлической активации тампонажных растворов, содержащая корпус, камеру диспергирования с отражателем и соплом, камеру смешения, патрубки для подвода и отвода раствора, коаксиально расположенные на входе.в сопла электроды, один из которых установлен по оси корпуса в изоляционной втулке, выполненной со сквозными каналами, сообщающими камеру смешения с межэлектродным пространством, о т л и ч аю щ а,я с я тем, что, с целью повышения эффективности диспергирования, она снабжена лопастями, расположенными в сопле, и насадкой, размещенной в камере диспергирования над соплом, а отражатель выполнен полусферическим.
