Коллоидная дробилка
Иллюстрации
Показать всеРеферат
Сущность изобретения: коллоидная дробилка содержит корпус с размещенными в нем сферическим и центральным электродами . Центральный электрод соединен с воздушным разрядником через замыкатель и кинематически связан с клапаном. Клапан соединен с генератором импульсов тока. В корпусе установлена гидросетка на расстоянии , равном 1/3 h .от сферического электрода , где h - расстояние от днища корпуса до гидросетки. 2 ил,

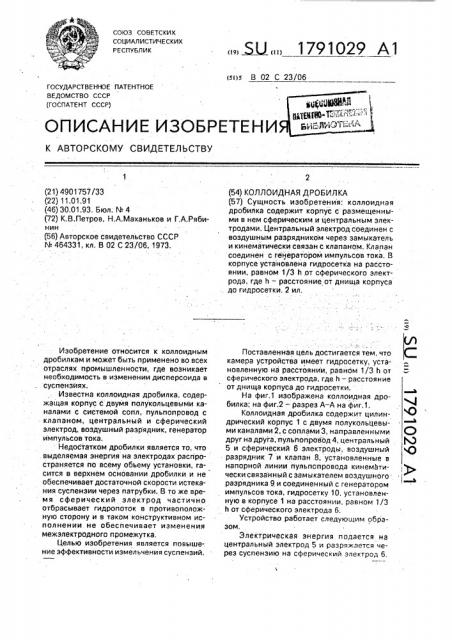

союз сОВетских
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (5()л В 02 С 23/06
ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ
ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4901757/33 (22) 11.01.91 (46) 30.01.93. Бюл. ¹ 4 (72) К.В.Петров, H,А.Маханьков и Г.А.Рябинин (56) Авторское свидетельство СССР № 464331, кл. В 02 С 23/06, 1973.
Изобретение относится к коллоидным дробилкам и может быть применено во всех отраслях промышленности, где возникает необходимость в изменении дисперсоида в суспензиях.
Известна коллоидная дробилка, содержащая корпус с двумя полукольцевыми каналами с системой сопл,. пульпопровод с клапаном, центральный и сферический электрод, воздушный разрядник, генератор импульсов тока, Недостатком дробилки является то, что . выделяемая энергия на электродах pacripoстраняется по всему объему установки, гасится в верхнем основании дробилки и не обеспечивает достаточной скорости истекания суспензии через патрубки. В то же время сферический электрод частично отбрасывает гидропоток в противоположную сторону и в таком конструктивном исполнении не обеспечивает изменения межэлектродного промежутка, Целью изобретения является повыше-. ние эффективности измельчения суспензий. Ы„» 1791029 А1 (54) КОЛЛОИДНАЯ ДРОБИЛ КА (57) Сущность изобретения; коллоидная дробилка содержит корпус с размещенными в нем сферическим и центральным электродами. Центральный электрод соединен с воздушным разрядником через замыкатель и кинематически связан с клапаном. Клапан соединен с генератором импульсов тока. В корпусе установлена гидросетка на расстоянии, равном 1/3 и от сферического электрода, где h — расстояние от днища корпуса . до гидросетки. 2 ил.
Поставленная цель достигается тем, что камера устройства имеет гидрасетку, установленную на расстоянии, равном 1/3 h от 2 сферического электрода, где h — расстояние от днища корпуса до гидросетки.
На фиг,1 изображена коллоидная дробилка; на фиг.2 — разрез А — А на фиг.1.
Коллоидная дробилка содержит цилиндрический корпус 1 с двумя полукольцевыми каналами 2, с соплами 3, направленными Q друг на друга, пуаьпопровнод 4, центральный 3
5 и сферический 6 электроды, воздушный разрядник 7 и клапан 8, устаноаланниа а напорной линии пульпопровода кинематически связанный с замыкателем воздушного: .Ф разрядника 9 и соединенный с генератором импульсов тока, гидросетку 10, установленную в корпусе 1 на расстоянии, равном 1/3
h от сферического электрода 6.
Устройство работает следующим образом.
Электрическая энергия подается на центральный электрод 5 и разряжается через суспензию на сферический электрод 6, 1791029
Составитель К,Петров
Техред М,Моргентал Корректор С,Пекарь
Редактор 3.Ходакова
Заказ 113 Тираж Подписное
ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР
113035, Москва, Ж-35, Раушская наб., 4/5
Производственно-издательский комбинат "Патент", r. Ужгород, ул,Гагарина, 101
Гидродинамические волны, пароплазменный пузырь отражаясь от гидросетки 10 концентрированно воздействуют на суспензию, обтекая сферический электрод 6, способствуя измельчению в межкамерном пространстве суспензии, В корпусе 1 резко повышается давление, которое с большой силой выталкивает суспензию через полукольцевые каналы
2 и систему сопл 3 в виде струй большой энергии навстречу друг другу, завершая аффект диспергировэния, Формула изобретения
Коллоидная дробилка, содержащая цилиндрический корпус с двумя полукольцевыми каналами с соплами, направленными друг на друга, пульпопровод, центральный и сферический электроды, воздушный разрядник и клапан, установленный в напорной
5 линии пульпопровода, кинематически связанный с замыкателем воздушного разрядника и соединенный с генератором импульсов, отличающаяся тем, что, с целью повышения эффективности измель10 чения. суспензий, она снабжена гидросеткой, установленной в /корпусе на расстоянии, равном 1/3 h от Сферического электрода, где h — расстояние от днища кор.пуса до гидросетки.
