Устройство подачи вязкого материала

Устройство подачи вязкого материала

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для подачи паяльной пасты и может быть использовано в радиотехнической, электронной и электротехнической промышленности . Цель изобретения - повышение надежности работы устройства. Устройство включает в себя резервуар 1 для припоя и раздаточную камеру с мембраной 2 и центральным патрубком 3, армированным пружиной 5. Подача и удержание припоя устройством осуществляется при упругом деформировании мембраны совместно с патрубком. Припой подается по патрубку в сменный насадок 8. Изобретение позволяет отказаться от кулисного механизма. 1 ил.

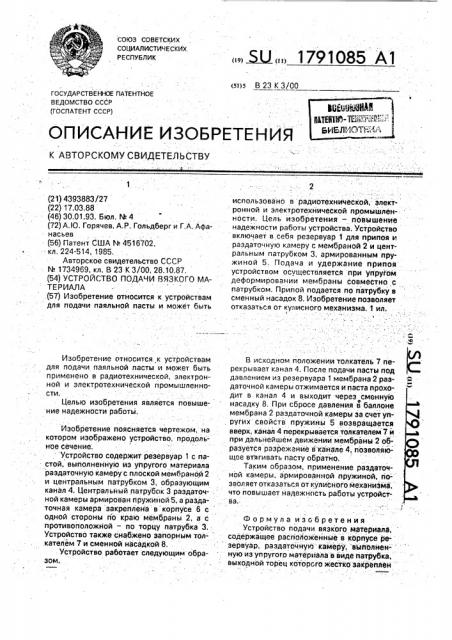

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 23 К 3/00

ГО СУДА Р СТВ Е ННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Ф (21) 4393883/27 (22) 17.03,88 (46) 30.01.93. Бюл. hh 4 (72) А. t0 Горячев, А.P. Гольдберг и Г,А. Афанасьев (56) Патент США М 4516702, кл. 224-514, 1985.

Авторское свидетельство СССР

N 1734969, кл. В 23 К 3/00, 28.10,87. (54) УСТРОЙСТВО ПОДАЧИ ВЯЗКОГО МАТЕРИАЛА .(57) Изобретение относится к устройствам для подачи паяльной пасты и может быть

Изобретение относится к устройствам для подачи паяльной пасты и может быть применено в радиотехнической, электронной и электротехнической промышленности.

Целью изобретения является повышение надежности работы.

Изобретение поясняется чертежом, на котором изображено устройство, продольное сечение;

Устройство содержит резервуар 1 с ïàстой, выполненную иэ упругого материала раздаточную камеру с плоской мембраной 2 и центральным патрубком 3, образующим канал 4. Центральный патрубок 3 раздаточной камеры армирован пружиной 5, а раздаточная камера закреплена в корпусе 6 с одной стороны rio краю мембраны 2, а с противоположной — по торцу патрубка 3.

Устройство также снабжено запорным тол.кателем 7 и сменной насадкой 8.

Устройство работает следующим образом.

„„5U „„1791085 А1

2 использовано в радиотехнической, электронной и электротехйической промышленности, Цель изобретения — повышение надежности работы устройства. Устройство включает в себя резервуар 1 для припоя и раздаточную камеру с мембраной 2 и центральным патрубком 3, армированным пружиной 5. Подача и удержание припоя устройством осуществляется при упругом деформировании мембраны совместно с патрубком. Припой подается по патрубку в сменный насадок 8. Изобретенйе позволяет отказаться от кулисного механизма. 1 ил.

Ъ

I» 3

В исходном положении толкатель 7 перекрывает канал 4. После подачи пасты под давлением из резервуара 1 мембрана 2 раэ- Я. даточной камеры отжимается и паста проходит в канал 4 и выходит через сменную насадку 8. При сбросе давления в баллоне мембрана 2 раздаточной камеры эа счет упругих свойств пружины 5 возвращается вверх, канал 4 перекрывается толкателем 7 и при дальнейшем движении мембраны 2 образуется разрежение в кайале 4, позволяющее втягивать пасту обратно.

Таким образом, применение раздаточной камеры, армированной пружиной, позволяет отказаться от кулисного механизма, что повышает надежность работы устройства.

Формула изобретения

Устройство подачи вязкого материала, содержащее расположеннйе в корпусе резервуар, раздаточную: камеру; выполнен- ную из упругого материала в виде патрубка, выходной торец которого жестко закреплен"

1791085

Составитель Л.Аб росимова

Тсехред М.Моргентал . Корректор Н. Ревская

Редактор

Заказ 116 . Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул, Гагарина, 101 в корпусе, а также запорный толкатель и сменную насадку, о т л и ч.а ю щ е е с я тем. что, c öåëüþ повышения надежности в рабо"с те, раздаточная камера снабжена мембраной, жестко соединенной с корпусом и патрубком, армированным пружиной.
