Печатающее устройство аэрозольно-струйного типа

Печатающее устройство аэрозольно-струйного типа

Иллюстрации

Показать все

Реферат



Изобретение относится к печатающим устройствам струйного типа, а именно к печатающим устройствам аэрозольно-струйного типа, и позволяет улучшить качество печати. Между экранами и панелью введена сопловая пластина, которая совместно с экраном образует канал для подачи аэрозоля в зону постоянной электризации последнего потоком ионов, вытекающих из щели, а сопла служат формирователями аэрозольных струй, осаждение которых на воспринимающем материале управляется сигналами выбора знака, подаваемыми на перфорированные электроды, 4 з.п.ф-лы, 1 ил.

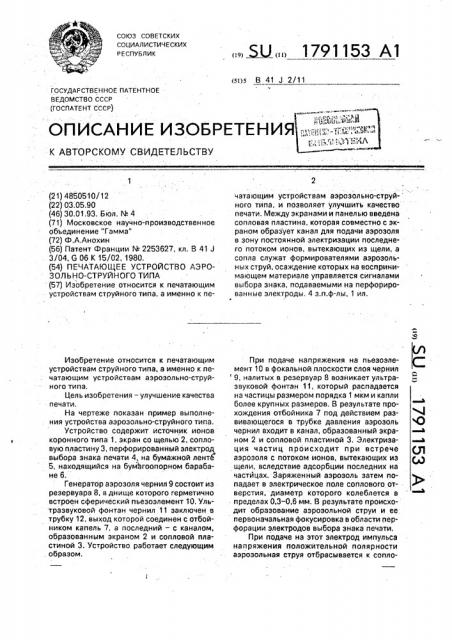

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з В 41 J 2/11

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4850510/12 (22) 03.05.90 (46) 30.01.93, Бюл. N 4 (71) Московское научно-производственное объединение Тамма" (72) Ф.А.Анохин (56) Патент Франции ¹ 2253627, кл. В 41 J

3/04, G 06 К 15/02, 1980. (54) ПЕЧАТАЮЩЕЕ УСТРОЙСТВО АЭРОЗОЛЬНО-СТРУЙНОГО ТИПА (57) Изобретение относится к печатающим устройствам струйного типа, а именно к пеИзобретение относится к печатающим устройствам струйного типа, а именно к печатающим устройствам аэрозольно-струйного типа, Цель изобретения — улучшение качества печати.

На чертеже показан пример выполнения устройства аэрозольно-струйного типа.

Устройство содержит источник ионов коронного типа 1, экран со щелью 2, сопловую пластину 3, перфорированный электрод выбора знака печати 4, на бумажной ленте

5, находящийся на бумагоапорном барабане 6.

Генератор аэрозоля чернил 9 состоит из резервуара 8, в днище которого герметично встроен сферический пьезоэлемент 10. Ультразвуковой фонтан чернил 11 заключен в трубку 12, выход которой соединен с отбойником капель 7, а последний — с каналом, образованным экраном 2 и сопловой пластиной 3. Устройство работает следующим . образом.

„„. Ж„„1791153 А1 чатающим устройствам аэрозольно-струй- ного типа, и позволяет улучшить качество печати. Между экранами и панелью введена сопловая пластина, которая совместно с экраном образует канал для подачи аэрозоля в зону постоянной электризации последнего потоком ионов, вытекающих из щели, а сопла служат формирователями аэрозольных струй, осаждение которых на воспринимающем материале управляется сигналами выбора знака, подаваемыми на перфорированные электроды, 4 з,п.ф-лы, 1 ил. г

При подаче напряжения на пьезоэлемент 10 в фокальной плоскости слоя чернил 9, налитых в резервуар 8 возникает ультразвуковой фонтан 11, который распадается на частицы размером порядка 1 мкм и капли более крупных размеров, В результате прохождения отбойника 7 под действием развивающегося в трубке давления аэрозоль чернил входит в канал, образованный экраном 2 и сопловой пластиной 3. Электризация частиц происходит при встрече аэрозоля с потоком ионов, вытекающих из щели, вследствие адсорбции последних на частйцах. Заряженный аэрозоль затем попадает в электрическое поле соплового отверстия, диаметр которого колеблется в пределах 0,3-0,6 мм. В результате происходит образование аэрозольной струи и ее первоначальная фокусировка в области перфорации электродов выбора знака печати.

При подаче на этот электрод импульса напряжения положительной полярности аэрозольная струя отбрасывается к сопло1791153 зн/с), а качество печати знаков не уступает образцам, получаемым на матричных и термоструйных принтерах (5 — 10 точек/MM).

Составитель Ф.Анохин

Редактор А.Павловская Техред М,Моргентал Корректор Э,дончакова

Заказ, 119 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101 вой пластине и печать не происходит, При подаче отрицательного импульса аэрозольная струя проходит сквозь перфорированный электрод, вторично фокусируется и достигает поверхности воспринимающего 5 материала, оставляя на последнем красочный след в виде точки.

Подача импульсов управления печатью производится посредством транзисторных . ключей, управляемых, всвою очередь,,от 10 генератора знаков (не показаны на схеме).

Неиспользованный при печати аэрозоль удаляется из канала и направления в резервуар за счет разряжения, создающегося вблизи входа в трубку 12. Эксперимен- 15 тальные исследования заявляемого устройства аэрозольно-струйной печати показали, что йо сравнению с устройством аналогичного назначения оно обеспечивает боле высокую скорость печати (около 150 20

Формула изобретения

1. Печатающее устройство аэрозольноструйного типа, содержащее генератор аэрозоля чернил, систему подачи аэрозоля в зону печати и его возврата в резервуар, источник ионов коронного типа с проводящим экраном, имеющим щель для выхода ионов, панель с перфорированными электродами для подачи сигнала выбора знака печати и бумагоопорный электрод, о т л и -, ча ющееся тем, чтос цельюулучшения качества печати, оно снабжено сопловой пластиной, установлен ной между экраном и пан ел ью таким образом, что образует совместно с экраном канал для прохождения аэрозоля до сопл пластины,
