Реферат

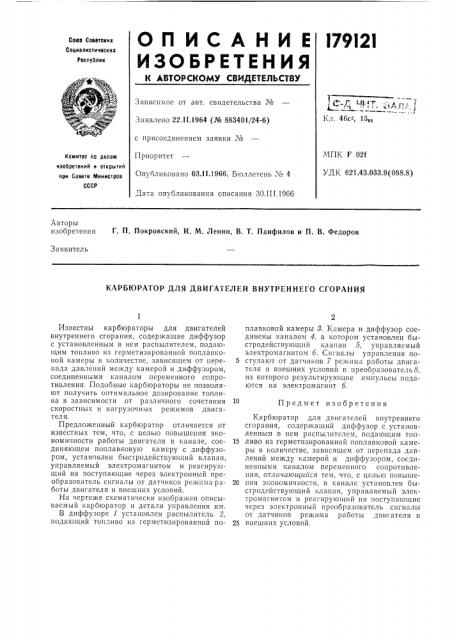

ОП ИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

179I2l

Союз Советских

Социалистических

Республик Q J; Ц1.лг .t

Кл. 46с-, 15с, Зависимое от авт. свидетельства №

Заявлено 22.I 1.1964 (№ 883401/24-6) с присоединением заявки ¹

Приоритет

Опуоликовано ОЗ.I I.1966. Бюллетень ¹ 4

Дата опубликования описания ЗО.III.19á|>

МПК F 02f

УДК 621.43.033.9(088.8) Комитет па делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения Г. П. Покровский, И. М. Ленин, В. T. Панфилов и П. В. Федоров

Заявитель

КАРБЮРАТОР ДЛЯ ДВИГАТЕЛЕЙ ВНУТРЕННЕГО СГОРАНИЯ

Предмет изобретения

Известны карбюраторы для двигателей внутреннего сгорания, содержащие диффузор с установленным в нем распылителем, подающим топливо из герметизированной поплавковой камеры в количестве, зависящем от перепада давлений между камерой и диффузором, соединенными каналом переменного сопротивления. Подобные кароюраторы не позволяют получить оптимальное дозирование топлива в зависимости от различного сочетания скоростных и нагрузочных режимов двигателя.

Предложенный карбюратор отличается от известных тем, что, с целью повышения экономичности работы двигателя в канале, соединяющем поплавковую камеру с диффузором, установлен быстродействующий клапан, управляемый электромагнитом и реагирующий на поступающие через электронный преобразователь сигналы от датчиков режима работы двигателя и внешних условий.

На чертеже схематически изображен описываемый карбюратор и детали управления им.

В диффузоре 1 установлен распылитель 2, подающий топливо из герметизированной поплавковой камеры 8. Камера и диффузор соединены каналом 4, в котором установлен быстродействующий клапан 5, управляемый электромагнитом б. Сигналы управления по5 ступают от датчиков 7 режима работы двигателя и вчешних условий в преобразователь Ь, из которого результирующие импульсы подаются на электромагнит б.

Карбюратор для двигателей внутреннего сгорания, содержащий дпффузор с установленным в нем распылителем, подающим топ15 ливо из герметизированной поплавковой камеры в количестве, зависящем от перепада давлений между камерой и диффузором, соединенными каналом переменного сопротивления, отличаюшайся тем, что, с целью повыше20 нпя экономичности, в канале установлен быcTpoJeé TII IoIllHII клапан, у правляемый электромагнитом и реагирующий на поступающие через электронный преобразователь сигналы от датчиков режима работы двигателя и

25 внешних условий.

179121
