Постель для сборки листов наружной обшивки корпуса судна

Постель для сборки листов наружной обшивки корпуса судна

Иллюстрации

Показать все

Реферат



Использование: изобретение предназначено для выполнения сборочных работ в судостроении. Сущность: постель для сборки листов наружной обшивки корпуса судна включает в себя рабочую площадку основания постели-кондуктора с установленными на ней с возможностью утопления и выдвижения упоров-фиксаторов. Постель позволяет автоматизировать сборочный процесс и выполнять беспригоночную сборку листов наружной обшивки корпуса судна. 2 ил.

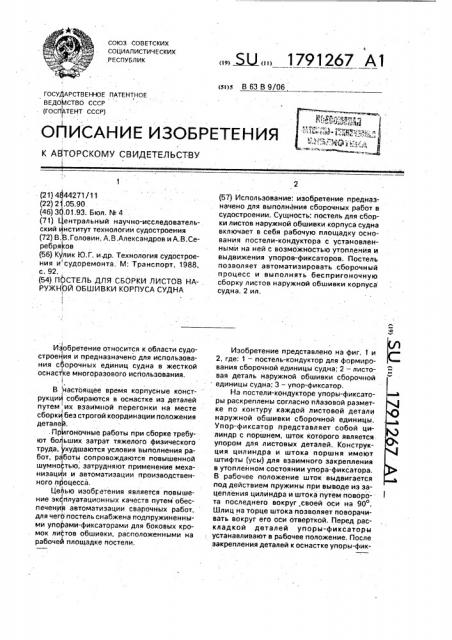

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s В 63 В 9/06

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДО СТВО СССР (l OCll)4TEHT CCCP) ОГ1ИСАНИЕ ИЗОБРЕТЕНИЯ рукци путем сборк детале .Пр ют бо труда бот, р шумн

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4 44271/11 (22) 2 .05.90 (46) 3 .01,93. Бюл. М4 (71) ентральный научно-исследовательский нститут технологии судостроения (72) В,В.Головин, А.В,Александров и А.В.Серебряков (56) Кулик Ю.Г. и.др, Технология судостроения и судоремонта, М; Транспорт, 1988, с. 92.

)54) П))СТЕЛЬ ДЛЯ СБОРКИ ЛИСТОВ НАРУЖНОЙ ОБШИВКИ КОРПУСА СУДНА

Изобретение относится к области судострое ия и предназначено для использования с орочных единиц судна в жесткой оснас ке многоразового использования.

В )настоящее время корпусные констсобираются s оснастке из деталей их взаимной перегонки на месте беэ строгой координации положения гоночные работы при сборке требуших затрат тяжелого физического худшаются условия выполнения работы сопровождаются повышенной тью, затрудняют применение механизац и автоматизации производственного процесса.

Целью изобретения является повышение эксплуатационных качеств путем обеспечени автоматизации сварочных работ, для чего постель снабжена подпружиненными упо )ами-фиксаторами для боковых кромок ли тов обшивки, расположенными на рабочеи площадке постели.

„„5IJ„„1791267o A l (57) Использование: изобретение предназначено для выполндния сборочных работ в судостроении. Сущность: постель для сборки листов наружной обшивки корпуса судна включает в себя рабочую площадку основания постели-кондуктора с установленными на ней с возможностью утопления и выдвижения упоров-фиксаторов. Постель позволяет автоматизировать сборочный процесс и выполнять беспригоночную сборку листов наружной обшивки корпуса судна, 2 ил, ° »

Изобретение представлено на фиг, 1 и

2, где: 1 — постель-кондуктор для формирования сборочной единицы судна; 2 — листовая деталь наружной обшивки сборочной единицы судна: 3 — упор-фиксатор, На постели-кондукторе упоры-фиксаторы раскреплены согласно пЛазовой разметке по контуру каждой листовой детали наружной обшивки сборочной единицы.

Упор-фиксатор представляет собой цилиндр с поршнем, шток которого является. упором для листовых деталей. Конструкция цилиндра и штока поршня имеют штифты (усы) для взаимного закрепления в утопленном состоянии упора-фиксатора.

В рабочее положение шток выдвигается под действием пружины при выводе из зацепления цилиндра и штока путем поворота последнего вокруг. своей оси на 90 .

Шлиц на торце штока позволяет поворачивать вокруг его оси отверткой, Перед ðàñкладкой деталей упоры-фиксаторы устанавливают в рабочее положение. После закрепления деталей к оснастке упоры-фик1791267

Формула изобретения

Составитель В, Головин

Редактор О. Павлова Техред M.Ìîðãåèòàë Корректор Н, Кешеля

Заказ 125 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101 саторы утапливают, детали сваривают между собой.

Применение предложенного способа позволяет исключить пригоночные работы при изготовлении сборочных единиц судна, являющиеся трудоемкими, исключить шум при производстве работ. Способ обеспечивает технологическую подготовку для широкого применения гибких автоматизированных линий при производстве малотоннажных судов среднего водоизмещения, Постель для сборки листов наружной обшивки корпуса судна, содержащая ра5 бочую площадку основания, о т л и ч а ющ а я с я тем, что, с целью повышения эксплуатационных качеств путем обеспечения автоматизации сварочных работ, она выпол нена с подпружиненными упора10 ми-фиксаторами для боковых кромок листов обшивки, расположенными на рабочей площадке постели,
