Реферат



Использование: механизация погрузочных и подъемно-транспортных работ, выполняемых в сельском хозяйстве и кормопроизводстве, в частности в устройствах для погрузки зерна, удобрений и других сыпучих материалов. Сущность изобретения: шнековый зернопогрузчик содержит раму, в передней части которой установлен горизонтальный шнек-гсадборщик. соеди

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО an (ГОСПАТЕНТ СССР) (si>s В 65 G 65/28

СЙИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ь, д (21) 4847975/11 (22) 05.07.90 (46) 30.01.93. Бюл. М 4 (71) Производственное обьединение "Петропавловский завод тяжелого машиностроения" (72) А.А.Польшаков, B.Ä,Øóáíîâ и В.B,Eôремрв (56) Патент Франции М 2258330, кл. В 65 G 5/28, 1975. Ж 17913О6 А1 (54) ШНЕКОВЫЙ ЗЕРНОПОГРУЗЧИК (57) Использование: механизация погрузочных и подьемно-транспортных работ, выполняемых в сельском хозяйстве и кормопроизводстве, в частности в устройствах для погрузки зерна, удобрений и других сыпучих материалов. Сущность изобретения: шнековый эернопогруэчик содержит раму, в передней части исидорой установлен горизонтальный шнек-пэдборщик, соеди1791306

10

35

40 . борщика 4 ненный заборной частью с наклонным и выгруэным шнеком, привод и ходовую часть.

Новым в конструкции зернопогрузчика является то, что он снабжен выносным устройством для разрушения слежалого сыпучего материала или проросшего зерна. Устройство выполнено в виде вращающегося продольного вала с пальцами, который установлен в двух подшипниковых узлах, Изобретение относится K средствам механизации погруэочных и подъемно-транспортных работ, выполняемых в сельском хозяйстве и кормопроизводстве, в частности к устройствам для погрузки зерна, удобрений и других сыпучих материалов.

Известен погрузчик, взятый в качестве прототипа, содержащий установленный в полуцилиндрическом кожухе-поддоне заборный шнек для передачи материала на дополнительный наклонный шнек.

Существенным недостатком известного устройства является невозможность использования его на токах, зерноскладах и элеваторах для выгрузки слежалого и проросшего зерна.

Аналогичным недостатком обладает и известное погрузочное устройство, содержащее установленный по фронту под углом к направлению движения заборный рабочий орган, образованный валом с винтовыми лопастями.

Целью настоящего изобретения является устранение отмеченных недостатков, повышение эффективности погруэчик слежалого материала или проросшего в бунте зерна.

Цель достигается тем, что кронштейны, свободно установленные. на валу шнекаподборщика, выполнены в виде секторов с центром кривизны, расположенным на оси указанного шнека, причем на фронтальйых поверхностях секторов выполнены ориентированные по окружностям пазы, а вал рыхлителя смонтирован в последних с возможностью перемещения и фиксации. При этом пальцы рыхлителя расположены по винтовой линии с направлением, совпадающим с направлением навивки шнека.

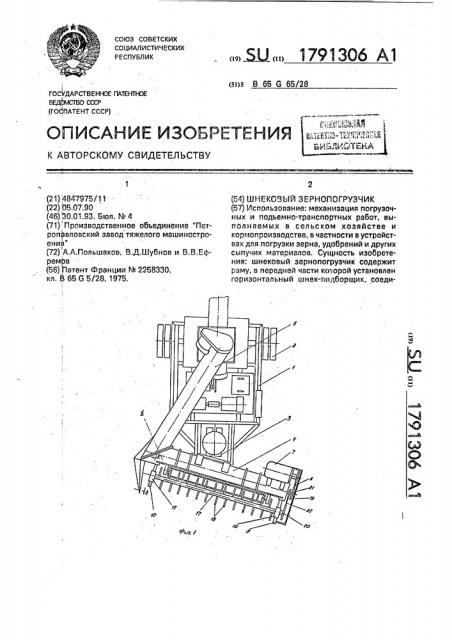

На фиг. 1 дан вид сверху на шнековый зернопогрузчик с условно снятым защитным кожухом; на фиг. 2-сечение А-А на фиг.

1, раскрывающее конструкцию устройства для разрушения; на фиг, 3 — вид Б на фиг. 2, поясняющий элементы узла регулировки по закрепленных в кронштейнах, выполненных в виде секторов с пазами, с центром вращения на оси шнека-подборщика. При этом пальцы на валу размещены по винтовой линии того же направления и того же шага, что и виток шнека-подборщика. Это позволяет повысить эффективность погруз.ки слежалого сыпучего материала или проросшего зерна. 1 з.п. ф., 3 ил. высоте устройства для разрушения корки проросшего зерна.

Шнековый зернопогрузчик содержит самоходную раму 1, на которой смонтирована ходовая часть 2 с двумя парами приводных колес. Впереди рамы 1 на механизме подвески 3 подвешен горизонтальный шнек-подборщик 4, обеспечивающий подбор зерна,с пола и направление его в заборную часть наклонного выгрузного шнека 5.

Для обеспечения вращения шнека-подборщика 4 имеется привод 6 с электромотором

7. К полуцилиндрическому корпусу 8 горизонтального шнека-подборщика 4 по его бокам жестко прикреплены два кронштейна 9 и 10, выполненные в виде секторов 11 с центром кривизны радиуса R, расположенным на оси укаэанного шнека-подборщика

В секторах 11 выполнены пазы 12, ориентированные по окружности, в которых посредством крепежных элементов 13 с возможностью перемещения зафиксированы на заданной высоте h от пола, подпятники 14 подшипниковых узлов 15 и 16 вала-рыхлителя 17. Вал-рыхлитель 17 имеет рыхлящие пальцы 18, расположенные по винтовой линии с направлением, совпадающим с направлением навивки шнека-подборщика 4.

Для обеспечения вращения вала рыхлителя 17 с пальцами 18 с заданной угловой скоростью в имеется привод 19. Привод 19 выполнен в виде двух звездочек 20 и 21, сидящих соответственно на вале 17 и вале шнека-подборщика 4 и соединенных цепью

22, Угловая скорость со1 вращения вала 17 выбрана из условия, что она в два-три раза меньше угловой скорости cd шнека-подС целью предохранения разбрасывания зерна пальцами 18, размещенными на валу

17, последние сверху закрыты защитным кожухом 23.

1791306

Работает шнековый зернопогрузчик следующим образом, Первоначально для регулировки положе ия вала 17 с пальцами 18 ослабляют кр пежные элементы 13 и за счет перемещения по радиусу R подпятников 14 подшипниковых узлов 15 и 16 в пазах секторов

11,кронштейнов 9 и 10 устанавливают за-! данную глубину h рыхления проросшего зерна, После чего фиксируют крепежными эл маитами 13 аалрмхлиталь 17 с пальцами

18 в этом положении. Таким образом, агрегат готов к работе по рыхлению и подборке пр росшего зерна. При наезде своим ходом на бунт зерна вращающийся с помощью цепной передачи 22 вал рыхлитель 17 с пальцами 18 интенсивно рыхлит пальцами

18 проросшее зерно и синхронно в такт работы спиралей шнека-подборщика 4 броса т его в направлении шнека-подборщика

4. Здесь зерно захватывается спиралями шнека-подборщика 4 и перемещается в напр влении заборной части наклонного шнека 5, который грузит его в бункер-приемщик зерна.

Формула изобретения

1. Шнековый зернопогрузчик, со5 держащий самоходную раму, несущую смонтированные в защитном кожухе шнекподборщик и свободно установленные на его валу кронштейны, несущие дополнительный вал рыхлителя, выполненного с

10 рыхлящими пальцами, о т л и ч à ю щ и йс я тем, что, с целью повышения эффективности, кронштейны выполнены в виде секторов с центром кривизны, расположенным на оси указанного шнека, причем на фрон15 тальных поверхностях секторов выполнены ориентированные по окружностям пазы, а вал рыхлителя смонтирован в последних с возможностью перемещения и фиксации.

2, Зернопогрузчик по и. 1, о т л и ч а ю20 шийся тем, что пальцы рыхлителя расположены по винтовой линии с направлением, совпадающим с направлением навивки шнека.
