Панель покрытия

Панель покрытия

Иллюстрации

Показать все

Реферат



Использование: покрытия для здания из легких металлических конструкций. Сущность изобретения: панель содержит гофрированный верхний и нижний ограждающие листы, поперечные ребра, утеплитель, теплоизолирующие прокладки, скобы, опоры в виде угольников с высотой полки не менее высоты гофра нижнего ограждающего листа , и строповочные элементы в виде пластин . Опоры установлены в местах соприкосновения нижнего ограждающего листа с верхней плоскостью прогона и жестко закреплены на поперечных ребрах, а строповочные элементы расположены на наружных гофрах верхнего ограждающего листа и жестко соединены со скобами. 4 ил.

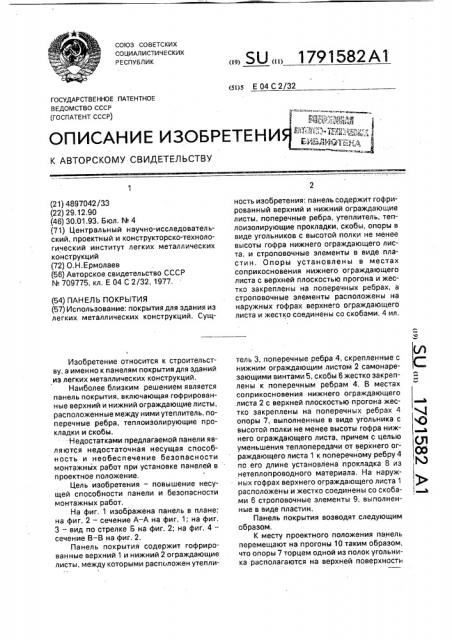

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s Е 04 С 2/32

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГО С ПАТЕ НТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 3

О

Ql

Об

Ы

)> (21) 4897042/33 (22) 29,12,90 (46) 30. 01.93. Бюл. № 4 (71) Центральный научно-исследовательский, проектный и конструкторско-технологический институт легких металлических конструкций (72) О.H. Ермолаев (56) Авторское свидетельство СССР

¹ 770099777755, кл. Е 04 С 2/32, 1977, (54) ПАНЕЛЬ ПОКРЫТИЯ (57) Использование; покрытия для здания из легких металлических конструкций. Сущ1

Изобретение относится к строительству, а именно к панелям покрытия для зданий из легких металлических конструкций.

Наиболее близким решением является панель покрытия, включающая гофрированные верхний и нижний ограждающие листы, расположенные между ними утеплитель, поперечные ребра, теплоизолирующие прокладки и скобы.

- Недостатками предлагаемой панели являются недостаточная несущая способность и необеспечение безопасности монтажных работ при установке панелей в проектное положение, Цель изобретения — повышение несущей способности панели и безопасности монтажных работ, На фиг, 1 изображена панель в плане; на фиг. 2 — сечение А-А на фиг. 1; на фиг, 3 — вид по стрелке Б на фиг. 2; на фиг. 4— сечение  — B на фиг. 2.

Панель покрытия содержит гофрированные верхний 1 и нижний 2 ограждающие листы, между которыми расположен утепли1

„„SU,, 1791582 А1 ность изобретения; панель содержит гофрированный верхний и нижний ограждающие листы, поперечные ребра, утеплитель, теплоизолирующие прокладки, скобы, опоры в виде угольников с высотой полки не менее высоты гофра нижнего ограждающего листа, и строповочные элементы в виде пластин, Опоры установлены в местах соприкосновения нижнего ограждающего листа с верхней плоскостью прогона и жестко закреплены на поперечных ребрах, а строповочные элементы расположены на наружных гофрах верхнего ограждающего листа и жестко соединены со скобами. 4 ил, тель 3, поперечные ребра 4, скрепленные с нижним ограждающим листом 2 самонарезающими винтами 5, скобы 6 жестко закреплены к поперечным ребрам 4, В местах соприкосновения нижнего ограждающего листа 2 с верхней плоскостью прогона жестко закреплены на поперечных ребрах 4 опоры 7, выполненные в виде угольника с высотой полки не менее высоты гофра нижнего ограждающего листа, причем с целью уменьшения теплопередачи от верхнего ограждающего листа 1 к поперечному ребру 4 по его длине установлена прокладка 8 из нетеплопроводного материала. На наружных гофрах верхнего ограждающего листа 1 расположены и жестко соединены со скобами 6 строповочные элементы 9, выполненные в виде пластин.

Панель покрытия возводят следующим образом, К месту проектного положения панель перемещают на прогоны 10 таким образом, что опоры 7 торцем одной из полок угольника располагаются на верхней поверхности

1791582 прогона 10 с образованием зазора между наружными гофрами нижнего ограждающего листа 2 и верхней поверхности прагана

10, воспринимая на себя нагрузку как от снега, так и ат собственного веса панели, 5 тем самым препятствуя снятию гафр нижнего ограждающего листа 2.

После установки одной панели покрытия на кровлю здания, на ней располагается 10 монтажник, который для безопасного проведения дальнейших работ пристегивается

"карабином", ат которого праведен страпавачный трос к поясу монтажника, и, к строповочному элементу 9, жестко скрей- 15 ленному с панелью, тем самым обеспечивая сваю безопасную работу в момент нахождения его на кровле.без применения каких — либо ограждающих конструкций, Учитывая, чта страповочные элементы нахо- 20 дятся на каждой панели, что монтажные работы можно безопасно проводить по всему ковру кровли.

Формула изобретения

Панель покрытия, содержащая гофрированные верхний и нижний ограждающие листы, поперечные ребра, утеплитель, теплаизолирующие прокладки и скобы, о т л ич а ю щ а я с я тем, что, с целью повышения несущей способности панели и безопасности монтажных раба, она снабжена опорами, выполненными в виде угольника с высотой полки не менее высоты гафра нижнего ограждающего листа, установленными в местах соприкосновения нижнего ограждающего листа с верхней плоскостью прогона и жестко закрепленными на поперечных ребрах, а также строповочными элементами, выполненными в виде пластин, жестко соединенных са скобами и расположенным на наружных гофрах верхнего ограждающего листа.

1791582

Составитель О,Ермолаев

Техред M,Ìîðãåíòàë Корректор М,Петрова

Редактор

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101. l L

Заказ 140 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5
