Способ элеюролитического цинкования
Иллюстрации
Реферат

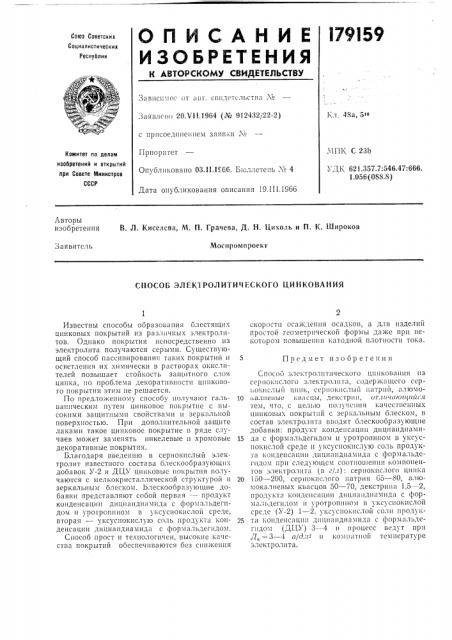

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
3 а в н с н х! О е О т «11 т. с 1! н де т ел ь с т в !1 Х2
Кл. 48а, 5!о
Заявлено 20.V!!.1964 (¹ 912432/22-2) с присоединением заявки J¹, !1ПК С 23b
Приорн тет
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 621.357.7:546.47:666.
1.056 (088,8) Опубликовано 03.11,1966 Ь!Оллетень Хе 4
Дата опубликования описания 19.111.19бб
Л вторы изобретения В. Л. Киселева, M. П. Грачева, Д. H. Циколь и П. К. Широков
Заявитель
Моспром проект
СПОСОБ ЭЛЕК1 РОЛИ 1 ИЧБСКОГО ЦИНКОВАНИЕ
Предмет изобретения
Известны способы образования блестящих цинковых покрытий из различных электролитов. Однако покрытия нспосредственно из электролита получаются серыми. Существу!ощий способ пассивирования таких покрытии и осветления их химически в растворах окислителей повышает стойкость защитного слоя цинка, но проблема декоративности цинкового покрытия этим не решается.
По предложенному способу получают гальваническим путем цинковое покрытие с высокими защитными свойствами и зеркальной поверхностью. При дополнительной защите лаками такое цинковое покрытие в ряде случаев может заменять никелевые н хромовые декоративные покрытия.
Благодаря введению в сернокнслый электролит известного состава блескообразующнх добавок У-2 и ДЦУ цинковыс покрытия получаются с мелкокрист?1ллической cTpl TI pÎÉ и зеркальным блеском. Ьлескообразующие добавки представляют собой первая — продукт конденсации дицианднамида с формальдегидом н употропнном в уксуснокислой среде, втОрая — уксуснОкис,чу10 соль продук! «Конденсации дициандиамида с формальдегндом.
Способ прост и технологнчен, высокие качес! ва покрытий обеспечиваются без снижения скорости осаждения осадков, а для изделий простой геометрической формы даже прн некотором повышении катодной плотности тока.
Способ электролнтнческого цннковаш!я нз сер!гокислого электрол! т«, содержащего серно?п!слый цинк, ссрнокнслый н«трнй, «люмо10 калиевые квасцы, декстрнн, ит.!ичиюп(!шсц тем, что, с целью получения качественных цинковых нокры 1 ни с зеркальным О.ческом, В состав электролита вводят олескообразующне добавки: продукт конденсации днцнанднамн15 да с формальдегндом н уротропнном в уксуснок?!слой среде и уксуснокпслую соль продукта конденсации днцн«нднамнд«с формальдегидом прн следующем соотношении компонентов э IBI TpOлнта (в «/.1): серн01 нс;IОГО цинка
20 150 — 200, сернокнслого натрия 05 — 80, алюмокалпевых кьасцов 50 — 70, декстрнна 1,5 — 2, продукт«конденсации днцнанднамнда с формальдеп!дом н уротропнном 1? уксуснокнслой среде (У-2) 1 — 2, уксуснокнслои соли продук25 та конденс«цнн днцнанднамида с формальдегидо .I (ДЦУ) 3 — 4 н процесс веч т пр!!
Д,, =- 3 — 4 а/дл1- н комн«тной температуре электролита.
