Реферат



Использование: для точной регулировки положения деталей машин в пространстве. Сущность изобретения: две детали устанавливаются друг относительно друга по трем сферическим поверхностям. Палец 1 с резьбовым концом 2 и шаровой головкой 3 установлен в сферическом гнезде 4 соединяемой детали 5 и зафиксирован в детали 5 с помощью крышки 7, установленной в детали 5 по резьбе 6. Во второй соединяемой детали 8 по. резьбе установлены опорноприжимная гайка 10 и прижимная гайка 11, образующие сферическое гнездо 12, в котором установлена дополнительная сферическая головка 9 с резьбовым отверстием под резьбовой конец пальца 1. На стороне, обращенной к первой соединяемой детали 5 гайки 10, выполнена вогнутая сферическая поверхность 13, ответная сферической поверхности шайбы 14, плоский торец которой установлен в выточку 15 детали 5. Палец 1, крышка 7, сферическая головка 9, опорноприжимная крышка 10, прижимная крышка 11 снабжены захватами 16-20 под ключ, 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ .. РЕСПУБЛИК (я)з F 16 С 11/06

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

18 11 8

19

1г

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 1723384 (21) 4765308/27 (22) 07;12.89 (46) 30.01.93. Бюл. ¹ 4 (71) Конструкторское бюро "Салют" (72) Б,А.Петров, Б.М;Карев и Б.Т.Сергеев . (56) Авторское свидетельство СССР

¹ 1723384, кл, F 16 С 11/06, 1989. (54) ОПОРНЫЙ ШАРОВОЙ ШАРНИР (57) Использование; для точной регулировки положения деталей машин в пространстве.

Сущность изобретения: две детали устанав. ливаются друг относительно друга по трем сферическим поверхностям. Палец 1 с резьбовым концом 2 и шаровой головкой 3 установлен в сферическом гнезде 4 соединяемой детали 5 и зафиксирован в детали 5

„„5Ц „„1791632 А2 с помощью крышки 7, установленной в детали 5 по резьбе 6, Во второй соединяемой детали 8 по резьбе установлены опорноприжимная гайка 10 и прижимная гайка 11, образующие сферическое гнездо 12, в котором установлена дополнительная сферическая головка 9 с резьбовым отверстием под резьбовой конец пальца 1. На стороне, обращенной к первой соединяемой детали 5 гайки 10, выполнена вогнутая сферическая поверхность 13, ответная сферической поверхности шайбы 14, плоский торец которой установлен в выточку 15 детали 5. Палец 1, крышка 7, сферическая головка 9, опорно" прижимная крышка 10, прижимная крышка 11 снабжен ы захватами 16-20 под ключ, 1 ил.

1791632

Составитель Б.Петров

Техред М. Мор гентал

Корректор О.Кравцова

Редактор

Заказ 143 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

Изобретение относится к области машиностроения, в частности к механизмам точной регулировки положения в пространстве деталей машин, и является усовершенствованием "Опорного шарового шарнира"по авт. св, N 1723384.

Известный опорный шаровой. шарнир содержит палец с резьбовым участком на одном конце и шаровой головкой на другом, установленной и полусфефичесКом гнезде в первой из двух"соединяемых деталей, переходящем в резьбовое отверстие со стороны пальца, крышку, дополнительную шаровую головку, контактирующую с резьбовой, :пальца и закрепляемую во второй детали ответными крышками.

Недостатками этого шарнира является невысокая надежность и прочность, т. к. все нагрузки воспринимаются пальцем.

Целью дополнительного изобретения является повышение надежности.

Поставленная цель достигается тем, что опорный шаровой шарнир по авт, св.

¹ 1723384, снабжен шайбой с полусферической боковой поверхностью, установлейной на пальце, на поверхности первой соединяемой детали выполнена выточка, торец крышки, установленной во второй детали, выполнен с полусферической поверхностью, ответной боковой поверхности шайбы, обе поверхности сопряжены, а противоположный торец шайбы размещен в выточке.

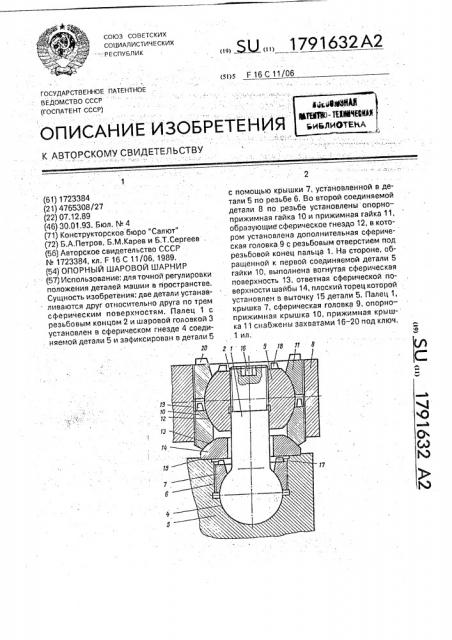

На чертеже изображен общий вид опорного шарового шарнира, Опорный шаровой шарнир состоит из пальца 1 с резьбой 2 на одном конце и шаровой головкой 3 йа другом. Палец.1 установлен в гнезде 4 первой из соединяемых деталей 5. В гнезде 4 на резьбе 6 установлена крышка 7. Гнездо второй соединяемой детали 8 оснащено дополнительной сферической головкой 9 с резьбовым отверстием под резьбу пальца 1 и крышками, одна из которых выполнена в виде опорно — прижим ной гайки 10, а другая — прижимная 11.

Крышка 10 снабжена на одном конце сферическим отверстием 12, сопряженным с го-, ловкой 9, а на другом конце — сферическим отверстием 13, опирающимся на ответную сферу опорной шайбы 14, расположенной между деталями 5 и 8. Деталь 5 снабжена опорной выточкой 15 под шайбу 14. Палец . 1, прижимная крышка 7, дополнительная сферическая головка 9, опорно-прижимная

5 крышка 10, прижимная крышка 11 оснащены захватами 16-20 под ключ, Резьбовае гнездо первой соединяемой детали 8 выпол-. нено с условием свободного прохожденйя шайбы 14 и крышки 7 и ее закрепления в

10 гнезде 6 детали 5.

Установка" iiiàðíéðà"производится следующим образом. Две соединяемые детали

5 и 8 надвигаются друг на друга и йх гнезда совмещаатся, В гнездо 4 детали 5 вставля15 ется палец 1 и его сферическая головка 3 зажимается прижимной крышкой 7. После этого в выточку 15 заводится шайба 14, затем в гнездо детали 8 завинчивается опорно-прижимная крышка 10 до упора в шайбу

20 14, .таким образом фиксируется необходимый зазор между деталями 5, 8, На резьбу пальца 1 навинчивается дополнительная . сферическая головка 9 до упора в крышку 10 и закрепляется в гнезде детали 8 завинчи25 ванием прижимной крышки 11. Шарнир готов к работе. Демонтаж шарнира производится в обратном порядке.

Использование предлагаемого опорного шарнира позволяет соединять детали по

30 криволинейным поверхностям, например два цилиндра по их цилиндрической поверхности с определенным зазором между ними, компенсировать неточность изготовления стыкуемых деталей, а монтаж самого

35 шарнира производить с одной стороны. При этом палец разгружен от паразитарных сил изгиба.

Формула изобретения

Опорный шаровой шарнир по авт. св, N.

40 1723384, отличающийся тем, что, с целью йовйшения надежности соединения, он снабжен шайбой с полусферической боковой поверхностью, установленной на пальце, на поверхности первой соединяе45 мой детали выполнена выточка, торец крышки, установленной во второй детали выполнен с полусферической поверхностью, ответной боковой поверхности шайбы, обе поверхности сопряжены, а

50 противоположный торец шайбы размещен в выточке.
