Устройство для решения пространственных контактных задач
Патент 1791829
Авторы
Классы МПК
Устройство для решения пространственных контактных задач
Иллюстрации
Реферат
Изобретение относится к аналоговой вычислительной технике и может быть использовано при расчете на прочность контактируемых деталей различных машин и механизмов, проектировании и расчете чер-, вячных и зубчатых передач, при обработке металлов давлением и т.д. Целью изобретения является расширение класса решаемых задач. Для этого токопроводящий элемент, моделирующий площадь контакта, выполнен в виде концентрично расположенных колец, изолированных друг от друга. На каждое из колец от генератора переменной частоты через регулятор напряжения подается электрический потенциал, моделирующий перемещение соответствующего участка области контакта. С помощью зонда и блока индикации определяется плотность заряда в рассматриваемых точках поверхности токопроводящего элемента, что позволяет затем, используя критерии подобия двух явлений, определить реактивное давление в соответствующих точках области контакта. 3 ил., 1 табл. (Л

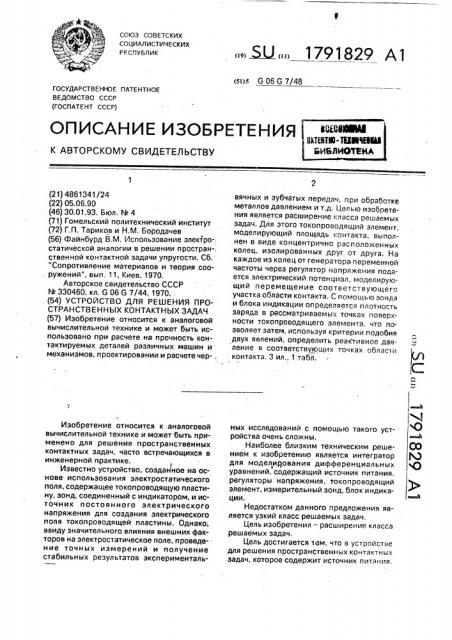

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (si>s G 06 6 7/48
ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ
ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4861341/24 (22) 05.06.90 (46) 30.01.93. Бюл. М 4 (71) Гомельский политехнический институт (72) Г.П. Тариков и Н,М. Бородачев (56) Файнбурд В.M. Использование электро-. статической аналогии в решении простран-, ственной контактной задачи упругости. Сб.
"Сопротивление материалов и теория соо. ружений", вып, 11, Киев, 1970.
Авторское свидетельство СССР
М 330460, кл. G 06 G 7/44, 1970, (54) УСТРОЙСТВО ДЛЯ РЕШЕНИЯ ПРОСТРА Н СТВ Е Н Н ЫХ КО Н ТАКТ Н ЫХ ЗАДАЧ (57) Изобретение относится к аналоговой вычислительной технике и может быть использовано при расчете на прочность контактируемых деталей различных машин и механизмов, проектировании и расчете чер- .
Изобретение относится к аналоговой вычислительной технике и может быть применено для решения пространственных контактных задач, часто встречающихся в инженерной практике.
Известно устройство, созданное на основе использования электростатического поля, содержащее токопроводящую пластину, зонд, соединенный с индикатором, и источник постоянного электрического напряжения для создания электрического поля токопроводящей пластины. Однако; ввиду значительного влияния внешних факторов на электростатическое поле, и роведение точных измерений и получение стабильных результатов эксперименталь Ы 1791829 А1 вячных и зубчатых передач, при обработке металлов давлением и т.д, Целью изобретения является расширение класса решаемых задач. Для этого токопроводящий элемент, моделирующий площадь контакта, выполнен в виде концентрично расположенных колец, изолированных друг от друга. На каждое из колец от генератора переменной частоты через регулятор напряжения подается электрический потенциал, моделирующий перемещение соответствующего участка области контакта, С помощью зонда и блока индикации определяется плотность заряда в рассматриваемых точках поверхности токопроводящего элемента, что позволяет затем, используя критерии подобия двух явлений, определить реакгивное давление в соответствующих точках облас1и контакта. 3 ил., 1.табл. ных исследований с помощью такого устройства очень сложны.
Наиболее близким техническим решением к изобретению является интегратор для моделирования дифференциальных уравнений, содержащий источник питания, регуляторы напряжения, токопроводящий элемент, измерительный зонд, блок индикации.
Недостатком данного предложения является узкий класс решаемых задач.
Цель изобретения — расширение класса решаемых задач.
Цель достигается тем, что в устройстве для решения пространственных контактных .задач, которое содержит источник питания, 1791829 выход которого подключен к входу регулятора напряжения, выход которого соединен с выводами токопроводящего элемента, над которым установлен зонд с во=можностью перемещения, соединенный с блоком индикации, токопроводящий элемент выполнен в виде набора изолированных друг от друга концентрично расположенных колец, ширина каждого из которых не более 0,03 радиуса токопроведящего элемента и не менее радиуса контактирующей поверхности зонда;
На фисг.1 11оказана блок-схема устройства для решения пространственных контактных задач; на фиг,2 и 3 показаны графики зависимости относительной погрешности от значения отношения ширины колецтокопроводящего элемента к его радиусу и от зазора между кольцами соответственно.
Устройство содержит источник питания
1, выполненный в виде генератора переменной частоты, регулятор 2 напряжения, токопроводящий элемент 3, служащий для моделирования площадки контакта, зонд 4, блок 5 индикации, Из графиков (фиг.2, 3) следует что оптимальное значение отношения ширины колец к радиусу токопроводящего элемента должно быть не более 0,03, а величина зазора между кольцами не должна превышать
0,5 мм, Условия для выбора оптимальной ширины колец и величины зазора между ними определяются тем, что подача электрического потенциала на токопроводящий элемент осуществляется дискретно и поэтому, чем больше колец и меньше зазор, тем точнее задается электрический потенциал в соответствии с правой частью уравнения (2), а также тем, что, если ширина колец будет менее ширины зонда, то последний будет в большей степени искажать электрическое поле и тем самым сни>кать точность измерений, В таблице дана сравнительная оценка погрешности в зависимости от ширины колец и зазора между ними для случая решения задачи о контакте сферического штампа с упругим полупространством.
Работу устройства рассмотрим на следующем примере.
Пример, Задача о вдавливании неплоского штампа в упругое полупространство, имеющего уравнение поверхности Z1 = f (r), приводится к виду:
Р (г ) ri d r> С у о о Р+g — 2 ГГ1СО$у>
= г (д-Е1())
2zi где p(r) — реактивное давление на площадке
5 контакта, p — упругая постоянная Ламе;
v- коэффициент Пуассона; д — сближение штампа с упругим полупространством.
10 Обозначив правую часть уравнения (1) через W(r), получим;
Р г1 r1dr1d (2) с r+ Й вЂ” 2 r г сов rp
Выражение для электрического потенциала 1/> (г) круглой токопроводящей пластины можно записать в виде:
2_#_ — ф (r), (3) с о где ц(г1) — плотность заряда на поверхности пластины;
Ф(г)=Ф(г) 4_#_К я, где Ко — диэлектрическая постоянная; я — диэлектрический коэффициент среды.
Подобие уравнений (2) и (3) позволяет, решив задачу электростатики, получить решение контактной задачи, используя критерии подобия.
Так как задать переменный потенциал в соответствии с правой частью уравнения (2) на сплошной токопроводящей пластине невозмо>кно, токопроводящий элемент был выполнен в виде набора концентрично расположенных колец, Таким образом, для решения задачи на кольца токопроводящего элемента подавались электрические потенциалы в соответствии с правой частью уравнения (2) с помощью источника питания 1 и регулятора
2 напряжения. Затем с помощью зонда 4 и блока 5 определялась плотность заряда на поверхности токоп роводя щего элемента.
Используя критерии подобия двух явлений, находились значения реактивных давлений в соответствующих точках площадки контакта.
Для решения задачи о вдавливании кругового штампа с плоским основанием под действием центрально приложенной нагрузки, которая решалась с помощью устройства — аналога, можно использовать тот же токопроводящий элемент, подав на все
1791829 его кольца одинаковый электрический потенциал, моделирующий поступательное перемещение.
Следовательно, с помощью данного устройства можно решать пространственные 5 контактные задачи для штампов как с плоским, так и не плоским основанием при их центральном нагружении.
Формула изобретения 10
Устройство для решения пространственных контактных задач, содержащее источник питания, выход которого подключен к входу регулятора напряжения, выход которого соединен с выводами токопроводящего элемента, над которым установлен зонд с возможностью перемещения, соединенный с блоком индикации, о т л и ", а ю щ е ес я тем. что, с целью расширения класса решаемых задач, токопроводящий элемент выполнен в аиде набора изолированных друг от друга концентрично расположенных колец, ширина каждого из которых не более 0,03 радиуса токопроводящего элемента и не менее радиуса контактирующей поверхности зонда, 1791829 опнасоееаьнад
<0 QPNH Ор у дд2 003 001
00/
ОЙИОСОЯЮЬИЙ Р лаграиюа
04
4б
