Тракторный лесопогрузчик
Иллюстрации
Показать всеРеферат

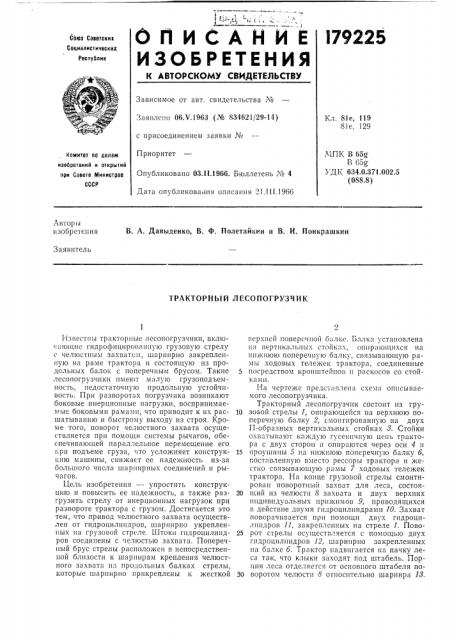

САНИЕ
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 06.V.1963 (№ 834621/29-14) K,ë. 8ie, 119
81е, 129 с присоединением заявки №
Приоритет
МПК В 65g
В 65ьо.
УДК 634.0.371.002.5 (088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Опубликовано ОЗ.II.1966. Бюллетень № 4
Дата опубликования описания 21.111.1966
Авторы изобретения
В. A. Давыденко, В. Ф. Полетайкин и В. И. Понкрашкин
Заявитель
ТРАКТОР Н Ы Й Л ЕСО ПО ГРУЗЧ И К
Известны тракторные лесопогрузчики, включающие гидрофицировяштую грузовую стрелу с челюстным захватом, шарнирно закрепленную на раме трактора и состоящую из продсльных балок с поперечным брусом. Такие лесопогрузчики имеют малую грузоподъемнос гь, недостаточную продольную устойчивость. При разворотах погрузчика возникают боковые инерционные нагрузки, воспринимаемые боковыми рамами, что приводит к их расшатыванию и быстрому выходу из строя. Кроме того, поворот челюстного захвата осуществляется при помощи системы рычагов, ооеспечивающей параллельное перемещение его
I;ри подъеме груза, что усложняет конструкцию машины, снижает ее надежность из-за большого числа шарнирных соединений и рычагов, Цель изобретения — упростить конструкцию и повысить ее надежность, а также разгрузить стрелу от инерционных нагрузок при развороте трактора с грузом. Достигается это тем, что привод челюстного захвата осуществлен от гидроцилиндров, шарнирно укрепленных на грузовой стреле. Штоки птдроцилиндров соединены с челюстью захвата. Поперечный брус стрелы расположен в непосредственной близости к шарнирам крепления челюстного захвата ня продольных балках стрелы, которые шарнирно прикреплены к жесткой верхней поперечной балке. Балка установлена ня вертикальных стойках, опирающихся на нижнюю поперечную балку, связывающую рамы ходовых тележек трактора, соединенные
5 посредством кронштейнов и ряскосов со стойка ъ! и.
На чертеже представлена схема описываемого лесопогрузчика.
Тракторный лесопогрузчик состоит из rpy10 зовой стрелы 1, опирающейся на верхнюю поперечную балку 2, смонтированную на двух
П-образных вертикальных стойках 8. Стойки охватывают каждую гусеничную цепь трактора с двух сторон и опираются через оси 4 и
15 проушины 5 на нижшою поперечную балку б, гостявленную вместо рессоры трактора и жестко связывающую рамы 7 ходовых тележек трактора. На конце грузовой стрелы смонтирован поворотный захват для леса, состоя20 щий из челюсти 8, захвата и двух верхних индивидуальных прижимов 9, приводящихся в действие дгумя гидроцилиндрами 10. Захват поворачивается при помощи двух гидроцилиндров 11, закрепленных на стреле 1. Пово25 рот стрелы осуществляется с помощью двух гидроцилиндров 12, шарнирно закрепленных на балке б. Трактор надвигается на пачку леса так, что клыки заходят под штабель. Порция леса отделяется от основного штабеля по30 воротом челюсти 8 относительно шарнира И.
Предмет изобретения д 13 1 Д
Составитель И. A. Рудакова
Редактор Э. Н, Шибаева Техред А. А. Камышникова Корректоры: М, П. Ромашова и Л. Е. Марисин
Заказ 578/15 Тираж 1325 Формат бум. 60 (90 /з Объем 0,16 изд. л. Подписное
ЦНИИПИ Комитета по делам изобретений и открытии при Совете Министров СССР в1осква, Це;пр, пр. Серова, д. 4
Типография, пр. Сапунова, д. 2
Пачка зажимается в захвате индивидуальными прижимами. Поворотом грузовой стрелы зажатая пачка поднимается в крайнее верхнее положение и транспортируется к месту разгрузки.
При применении схемы погрузки с разворотом на 90 возникающие боковые инерционные нагрузки воспринимаются через грузовую стрелу жесткой балкой 2, которая через П-образные стойки 3, раскосы 14 и кронштейны 15 передает погрузку па наименее нагруженную заднюю часть ходовой тележки трактора. Это значительно облегчает условия работы навесного оборудования.
Разгрузка производится поворотом захвата иа угол, обеспечивающий скат бревен, и раскрытием прижимов. П-образная - грузовая стрела состоит из двух продольных балок коробчатого сечения, соединенных между собой поперечным брусом. Максимальное удаление бруса от точки закрепления грузовой стрелы придает продольным балкам определенную гибкость в поперечном направлении, обеспечивающую безударное восприятие и передачу ооковых инерционных нагрузок, возникающих при разворотах, так как эти нагрузки гасятся за счет упругой деформации продольных балок стрелы.
1. Тракторный лесопогрузчик, включающий гидрофицированную грузовую стрелу с челю5 стиым захватом, шарнирно закрепленную на раме трактора и состоящую из продольных ба IoK с поперечным брусом, отличаюи1ийся тем, что, с целью упрощения конструкции и повышения ее надежности, привод челюстного за10 хвата осуществлен от гидроцилиидров, шарнирно укрепленных иа грузовой стреле, штоки которых соединены с челюстью захвата, а поперечный брус стрелы расположен в непосредственной близости к шарнирам крепле15 иия челюстного захвата иа продольных балках стрелы. т, 2. Лесопогрузчик ио и. 1, отличаюш,ийся тем, что, с целью разгрузки стрелы от инер20 ционных нагрузок при развороте трактора с грузом, продольные балки стрелы шарнирно прикреплены к жесткой верхней поперечной балке, установленной иа вертикальных стойках, опирающихся иа иижшою поперечную
25 балку, связывающую рамы ходовых тележек трактора, соедииеишяе посредством кронштейнов и раскосов со стойками.
