l79232

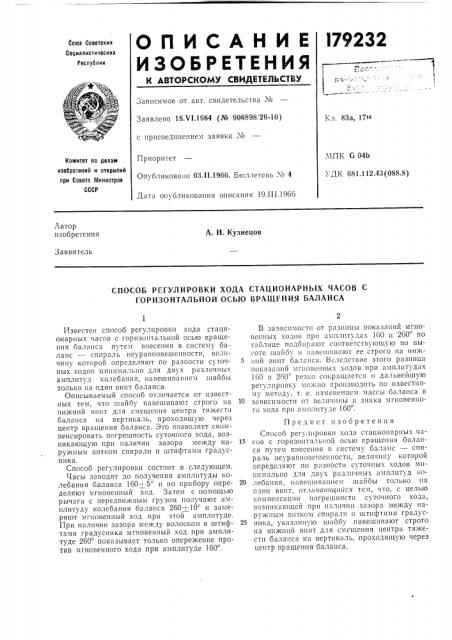

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Сониалистикеских

Республик

Зависимое от авт. свидетельства М

Заявлено 18.VI.1964 (№ 906898 26-10) с присоединением заявки ¹

Кл. 83а, 17тв,ЧПК С 04Ь

УДК 681.112.43 (088.8) Приори гет

Опубликовано 03.11.1966. Бюллетень № 4

Комитет по делан изобретений и открытий при Совете Министров

СССР

Дата опубликования описания 19.111.1966

Автор изобретения

А. Н. Кузнецов

Заявитель

СПОСОБ РЕГУЛИРОВКИ ХОДА СТАЦИОНАРНЫХ ЧАСОВ С

ГОРИЗОНТАЛЬНОЙ ОСЫО ВРАЩЕНИЯ БАЛАНСА

Известен способ регулировки хода стационарных часов с горизонтальной осью вращения баланса путем внесения в систему баланс — спираль неуравновешенности, величину которой определяют по разности суточ- 5 ных ходов минимально для двух различных амплитуд колебания, навешиванием шайбы только на один винт баланса.

Описываемый способ отличается от известных тем, что шайбу навешивают строго»а 10 нижний винт для смещешгя центра тяжести баланса на вертикаль, проходящую через центр вращения баланса. Это позволяет скомпенсировать погрешность суточного хода, возникающую при наличии зазора между на- 15 ружным витком спирали и штифтами градусника.

Способ регулировки состоит в следующем.

Часы заводят до получения амплитуды колебания баланса 160+5 и по прибору опре- 20 деляют мгновенный ход. Затем с помощью рычага с передвижным грузом получают амплитуду колебания баланса 2601 -10 и замеряют мгновенный ход при этой амплитуде.

При наличии зазора мехкду волоском и штиф- 25 тами градусника мгновенный ход при амплитуде 260 показывает только опережение против мгновенного хода при амплитуде 160 .

В зависимости от разницы показаний мгновенных ходов при амплитудах 160 и 260 по таблице подбирают соответствующую по высоте шайбу tl навешивают ее строго иа нижний винт баланса. Вследствие этого разница показаний мгновенных ходов Hpè амплитудах

160 и 260 резко сокращается и дальнейшую регулировку можно производить по известному методу, т. е. изменением массы баланса в зависимости от величины и знака мгновенного хода при амплитуде 160 .

Предмет изобретения

Способ регулировки хода стационарных часов с горизонтальной осью вращения баланса путем внесения в систему баланс — спираль неуравновешенности, величину которой определяют по разности суточных ходов минимально для двух различных амплитуд колебания, навешиванием шайбы только иа один винт, от нтча ош,ий сл тем, что, с целью компенсации погрешности суточного хода, возникающей при наличии зазора между наружным витком спирали и штифтами градусника, указанную шайбу навешивают строго на нижний винт для смещения центра тяжести баланса на вертикаль, проходящую через центр вращения баланса.
