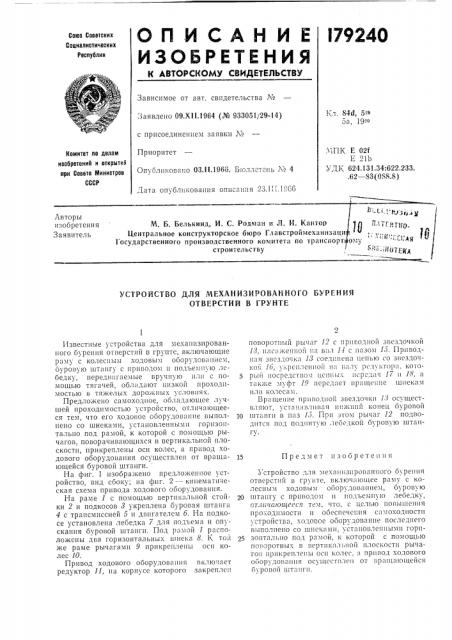

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

679240

Сова Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

E (,т. 84d, 5 - с

5а 19- o

Заявлено 09.XI1,1964 (№ 933051/29-14) с присоединением заявки ¹

Приоритет

Опуоликовапо 03.11.1966. Б1оллет "III, № 4

МП1(E 02f

E 21Ь

УД1(624.131.34:622.233..62 — 83(088,8) Комитет по делам иаабретений и открытий при Совете Министров

СССР, ата опубликования описан:1я ?З.EEE.1966

Авторы изобретения

Заявитель

M. Б. Белькинд, И. С. Родмян и Л

Центральное конструкторское бюро Гла

Государственного производственного комит строительству

УСТРОЙСТВО ДЛЯ 1т1ЕХАНИЗИРОВАННОГО БУРЕНИЯ

ОТВЕРСТИЙ В ГРУНТЕ

Известные устройства для механизированного бурения отверстий в грунте, включающие раму с колесным ходовым оборудованием, буровую штангу с приводом и подъемную лебедку, передш1гаемые вручную или с помощью тягачей, обладают низкой проходимостью в тяжелых дорожных условиях.

Предложено самоходное, обладающее лучшей проходимостью устройство, отличающееся тем, что его ходовое оборудование выполнено со шнеками, установленными горизонтально под рамой, к которой с помощью рычагов, поворачивающихся в вертикальной плоскости, прикреплены оси колес, а привод ходового оборудования осуществлен от вращающейся буровой штанги.

На фиг. 1 изобра>кено предло>кеииое устройство, вид сбоку; иа фиг. 2 — кииематическая схема привода ходового оборудования.

На раме 1 с помощью вертикальной стойки 2 и подкосов > укреплена буровая штанга

4 с трансмиссией 5 и двигателем 6. На подкосе установлена лебедка / для подъема и опускания буровой штанги. Под рамой 1 расположены два горизонтальны.; шнека 8. E(той

>ке раме рычагами 9 прикреплены оси колес 10.

Привод ходового оборудования вклю1ает редуктор 11, иа корпусе которого закреплен поворотиьш рычаг 12 с пригодной звездочкой

1>, ясяжеииой ия 8 соединена цепью 0 звездоч1 .Ой 6, «рси,.!си llой и;1 1; „1> рс,гукторя, 1,Ото5 рый посредством цсииых исрсдяч li ii 18, а также .;1уфт 19 передает ьращеиие шнекам или колесам.

Врящеш1е приводной зьездочки 1> осуществляют, устяпявлив"-.Il нижний конец буровой

10 штанги в пяз 15. При этом рычаг 12 подводится под поднятую лебедкой буровую штангу.

15 Предмет изобретения

Устройство для механизированного бурения отверстий в грунте, включающее раму с колесным ходовым оборудованием, буровую

20 штангу с приводом и подъемную лебедку, отл1>чс1ощееея тем, что, с целью повышения проходимости и ооеспечспия сямоходиости устройства, ходовое оборудование последнего выполнено со шнеками, устяиоьлеииыми гори25 ЗОитяльиО под рямои, к кОтО11ОИ с пОмОщью пово1>отньlх в 1 .Сртикя,!ьиои плоскости pbI IBгов прикреплены оси колес, я привод ходового ооорудовяи и я осущсствлеll от вращающейся буровой LIITHIII

) 79240 Ьг. /
