Реферат



Изобретение относится к вычислительной технике и может быть использовано для управления воздушным движением. Изобретение позволяет повысить эффективность управления воздушным движением за счет обеспечения возможности совмещения радиолокационных постов различного типа, обмена информацией между ними, между радиолокационными постами и блоками отображения информации и формирования команд управления и между блоками отображения информации и формирования команд управления. Система содержит группу радиолокационных постов, блоки выдачи вспомогательной информации группы, модемы первой групп j, формирователи кодовых слов группы, кзнзлы связи группы, блок обработки и управления, блоки отображения информации и формироаання команд управления, блоки обмена информацией первой, второй и третьей групп, модемы второй группы. 8 ил. to

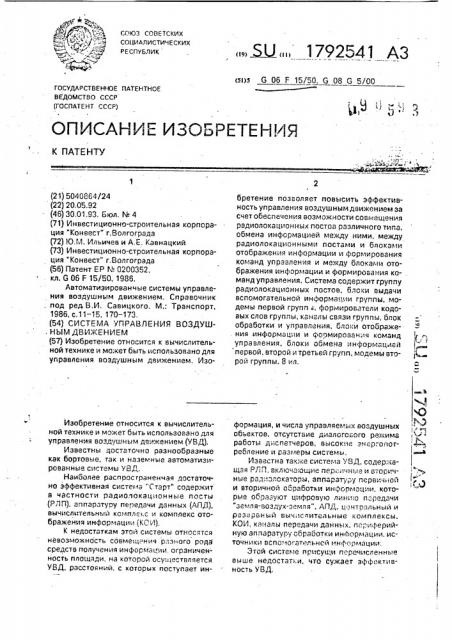

СОЮЗ СОВЕТСКИХ

СОЦИАЛ И СТИЧ E С К ИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОмстВО (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ (21) 5040864/24 (22) 20.05.92 (46) 30,01,93. Бюл. М 4 (71} Инвестиционно-строительная корпорация "Конвест" г,Волгограда (72) Ю.M. Ильичев и А.Е. Кавнацкий (73) Инвестиционно-строительная корпорация "Конвест" г. Волгограда (56) Патент ЕР N 0200352, кл. G 06 F 15/50, 1986.

Автоматиэированчые системы управления воздушным движением. Справочник . под ред В.И. Савицкого. М.: Транспорт, 1986, с.11-15, 170 — 173, (54) СИСТЕМА УПРАВЛЕНИЯ ВОЗДУШ. HbIM ДВИЖЕНИЕМ (57) Изобретение относится к вычислительной технике и мажет быть использовано для управления воздушным движением, ИэоИзобретение относится к вычислительной технике и может быть использована для управления воздушным движением (УВД).

Известны достаточна разнообразные как бортовые, так и наземные автоматизированные системы УВД.

Наиболее распространенная достаточно эффективная система "Старт" содержит в частности радиолокационные пасты (РЛП). аппаратуру передачи данных (АПД), вычислительный комплекс и комплекс отображения информации (КОИ).

К недостаткам этои системы относятся невозможность совмещения разного рода средств получения инфарма и, ограничен- ность площади, на которой осуществляется

УВД, расстояний. с которых поступает ин„,. Ж „1792541 АЗ (я)ю G 06 F 15/50, G 08 G 5/00 бретение позволяет повысить эффективность управления воздушным движением за счет обеспечения возможности совмещения радиолокационных постоа различного типа, обмена инфсрмацией между ними, между радиолокационными постами и блоками отображения информации и формирования команд управления и между блоками отображения информации и формирования ко- . манд управления. Система содержит группу радиолокационных постов, блоки выдачи вспомогательной информации группы, модемы первой групп а, формирователи кодовых слов группы, каналы связи группы, блок обработки и управления. блоки отображения информации и формирован; я команд управления, блоки обмена информацией первой, второй и третьей групп, модемы второй группы. 8 ил. формация, и числа управляемых воздушных обьектов, отсутствие диалогового режима работы диспетчеров, высокие эчергопотребление и размеры системь, Известна также система УВД. садер;кащая РЛП, включающие первичные и вторичные радиолокаторы, аппаратуру первич <оА и вторичной обработки информации. которые образуют цифровую лини;а и"-редэчи

"земля-зоэдух-земля", АПД, ц нтральный и резервный вычислительные комплексы.

КОИ, каналы передачи данных, периферийную аппаратуру обработки информации. источники вспомагательнсй víôîðмации:

Этой системе присущи перечисленные в ы ш е недостатки, что сужает эффект и вность УВД.

1792541

Целью изобретения является повышение эффективности автоматизированной системы УВД за счет обеспечения возможности совмещения источников радиолокационной информации различного типа, обмен информацией между ними непосредственно, между РЛП и автоматизированными рабочими местами (APM), а также обеспечения диалогового режима обмена информацией между APM.

На фиг.1 изображена блок-схема предлагаемой системы; на фиг.2 — блок-схема

-формирователя кодовых слов (ФКС); на. фиг.3 — блок-схема преобразователя синхронизации; на фиг.4 — блок-схема преобра.зователя принимаемых данных; на фиг,5— блок-схема преобразователя передаваемых данных; на фиг,6 — принципиальная схема

ФКС; на фиг.7 — блок-схема блока обмена (БО); на фиг.8 - схема программной обработки информации в блоке обработки и управления (БОУ).

Система содержит РЛП 1 с цифровым выходом, источники 2 вспомогательной информации, модемы 3, ФКС 4, каналы связи

5, блоки отображения информации и формирования команды управления 6,7, БО 8,9,10 обмена первой, второй и третьей групп, мо.демы 11, ФКС 4 содержит преобразователь 12 уровня синхронизации приема сигналов, поступающих из модемы 3, преобразователь 13 кода и уровня принимаемых данных, преобразователь 14 када и уровня передаваемых данных, преобразователь 15 уровня

- синхронизации передачи.

Преобразователь 15 содержит расщепитель 16 фазы, преобразователь 17 уровня сигнала и приемник 18, собранный на ИМС

К170УП2 (01) и преобразующий синхросигнал иэ стандарта RS-232 (" Стык С-2") в уровни ТТЛ. Расщепитель 16 фазы состоит из

- одной ячейки ИМС К555ЛП5 (02) с высакйм уровнем на управляющем входе. Два пративофазных сигнала ТТЛ подаются на транзисторный преобразователь уровней, на входах которого фарл ируются сигналы в пределах 0-8 В отрицательной полярности, Преобразователь 13 содержит преобразователь 19 кода данных, преобразователь

20 уровня и приемник 21, Приемник 21 и преобразователь 20 уровня выполнены аналогично приемнику 18 и преобразователю 17. Преобразователь 19 када данных собран на триггере К555ТВб и работает следующим образом. Сигнал из приемника 21, представляющий собой телеграфный код положительной полярности, поступает на параллельно сасдиненные входы! и К триггера 03, тактируемаго отрицательными пе5

30 Для преобразования в уровни модема, 40

55 репадами импульсов синхронизации. При приеме логического нуля триггер сохраняет свое предыдущее состояние, а в случае логической единицы переходит в противоположное состояние. Одновременно триггер

03 служит расщепителем фазы сигнала.

Преобразователь 14 содержит преобразователь 22 кода данных, передатчик 23 и преобразователь 24 уровня сигналов, собранный на транзисторе VT13, на-выходе которого формируются уровни ТТЛ. Преобразователь 22 собран на двух 0-триггерах

ИМС 04 и логической схеме "ИСКЛЮЧАЮЩЕЕ ИЛИ" на ИМС 02. Принцип работы преобразователя состоит в следующем. Два триггера включены по схеме двухрэзрядного сдвигающего регистра, на вход которого поступают кад от РЛП (вход 2) и тактирующие импульсы синхронизации передачи (вход 3). Если оба триггера в данный момент находятся в фазе, это означает, что в последнем такте не было перепада входного сигнала, и схема "ИСКЛЮЧАЮЩЕЕ ИЛИ" выдает нуль, Если же перепад был, то оба триггера находятся в противофазе, s результате чего "ИСКЛЮЧАЮЩЕЕ ИЛИ" выдает единицу. Таким образом, происходит преобразование кода РЛП в нормальный телеграфный код в стандарте ТТЛ. т,е. стандарт RS-232, в ФКС включена микросхема 05 К170АП2, БО 8,9 содержит универсальный синхронно-асинхронный приемопередатчик (УСАПП) 24, выполненный, например, на микросхеме КР580ВВ51А, буферные преобрэзователи (БП) 25 — 31 сигналов по числу цепей взаимодействия с модемом 11, буферный регистр 32 данных, селектор 33 эдреса, блок 34 управления; коммутатор 35

БО 10 информации содержит те же основные элементы. к которым добавлен встроенный генератор 36 синхронизации для внутренней синхронизации УСАПП 24.

БО работает следующим образом. Для функционирования УСАПП 24 от БОУ 6 программно задают режим его работы. Далее праграл;мно в модем через БП 30 по цепи

108 подается сигнал 0TR готовности к работе. Модем отвечает по цепи 107 через БП 31 сигналам DSR готовности к работе. В модем па цепи 105 подается сигнал RTS через БП

28 — запрос на передачу. Модем па цепи 106 отвечает через БП 29 сигналам CTS — готов передавать. Па цепи 103 через БП 26 идет передача данных в модем. По цепи 104 через БП 27 осуществляется прием данныK от модема.

БП 25-31 приемопередатчиков информации (ППИ) служат для преобразования

1792541

Таким образом, предлагаемая система обеспечивает не только выполнение традиционных функций УВД, но и обмен информацией между РЛП и блоками 7, что значительно повышает эффективность фун- 5 кционирования всех систем.

Формула изобретения

Система управления воздушным движе- 10 нием, содержащая группу радиолокационных постов, группу блоков выдачи вспомогательной информации, группу блоков отображения информации и формирования команд управления, блок обработки и 15 управления, модемы первой группы, соединенные через канал связи с модемами второй группы, отличающаяся тем, что в систему введены руппа формирователей кодовых слов и три группы блоков обмена 20 информацией; причем радиолокационныp. посты группы соединены двусторонними связями с соответствующими формирователями кодовых слов группы соединенных двусторонними связями с соответствующими модемами первой группы, модемы второй группы соединены двусторонними связями с соответствующими блоками обмена информацией первой группы, блоки выдачи вспомогательной информации группы соединены двусторонними связями с соответствующими блоками обмена информацией второй группы, блоки отображения информации и формирования команд управления соединены двусторонними связями с соответствующими блоками обмена информацией третьей группы, блоки обмена информацией первой, второй и третьей групп соединены через шины обмена с блоком обработки и управления.
