Реферат



Использование: в рыбном хозяйстве для транспортировки рыб, е частности рыбной молоди от рыбозащитных сооружений на водозаборах с безопасные места. Сущность изобретения: устройство содержит садок для рыб, боковые стенки, днище, одна из торцовых стенок которого выполнена из водонепроницаемого материала, а другая торцовая стенка оснащена экраном из гибкого водонепроницаемого материала. Экран и торцовая стенка из водонепроницаемого материала установлены с возможностью их перемещения, что позволяет полностью изолировать рыбу от действия струевых и вихревых потоков воды в прбцёссе;её транспортировки . Регулируя положение стенки и экрана, можно создать в садке проточность, необходимую для водообмена в садке. Использование устройства позволяет снизить травмирование рыб при транспортировке. Зил,

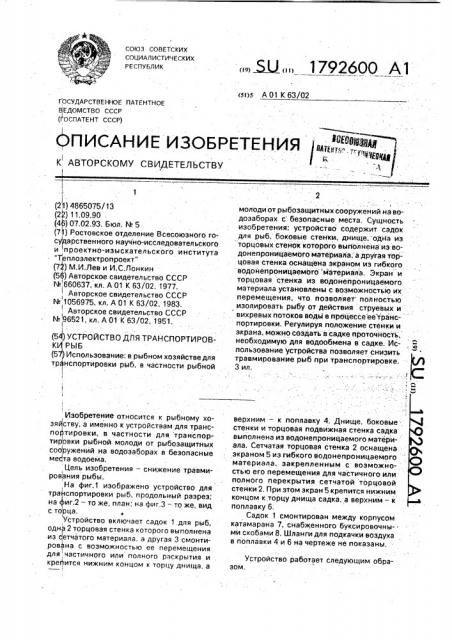

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК а!)5 А 01 К 63/02

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ЬПИСАНИЕ ИЗОБРЕТЕНИЯ В

К АВТО Р С КОМУ С В ИД ЕТЕЛ Ь СТВУ.

1 (21) 4865075/13 (2 ) 11,09.90 (4 ) 07,02,93. Бюл. № 5 (71) Ростовское отделение Всесоюзного государственногоо научно-исследовательского и! проектно-изыскательского института

"Теплоэлектропроект" (7 ) M.È.Ëåâ и И.С.Лонкин (5 ) Авторское свидетел ьство С С С P № 660637, кл, А 01 К 63/02, 1977.

Авторское свидетельство СССР

¹ 1056975, кл. А 01 К 63/02, 1983. ,. Авторское свидетельство СССР

N 96521, кл, А 01 К 63/02, 1951.

I (51) УСТРОЙСТВО ДЛЯ ТРАНСПОРТИРОВК РЫБ (5, Использование: в рыбном хозяйстведля тр нспортировки рыб, в частности рыбной

1 !!

Изобретение относится к рыбному хозяйству, а именно к устройствам для транспортировки, в частности для транспортировки рыбной молоди от рыбозащитных

i сооружений на водозаборах в безопасные

I места водоема.

Цель изобретения — снижение травмиров ания рыбы.

На фиг.1 изображено устройство для тра спортировки рыб, продольный разрез; на иг.2 — то же, план; на фиг.3 — то же, вид с торца, Ф

Устройство включает садок 1 для рыб, одна 2 торцовая стенка которого выполнена из сетчатого материала, а другая 3 смонтиров на с возможностью ее перемещения для,частичного или полного раскрытия и крейится нижним концом к торцу днища, а !

„„5U 1792600 А1 молоди от рыбозащитных сооружений на водозаборах с безопасные места. Сущность изобретения: устройство содержит садок для рыб. боковые стенки, днище,-одна из торцовых стенок которого выполнена из водонепроницаемого материала; а другая торцовая стенка оснащена экраном из гибкого водонепроницаемого материала. Экран и торцовая стенка из водонепроницаемого материала установлены с возможностью их перемещения, что позволяет полностью .изолировать рыбу от действия струевых и вихревых потоков воды в процессе ее транспортировки. Регулируя положение стенки и экрана, можно создать в садке проточность, необходимую для водообмена в садке. Ис- . ф пользование устройства позволяет снизить травмирование рыб при транспортировке, 3 ил, I верхним — к поплавку 4. Днище, боковые. стенки и торцовая подвижная стенка садка выполнена иэ водонепроницаемого материала. Сетчатая торцовая стенка 2 оснащена. экраном 5 из гибкого водонепроницаемого материала, закрепленным с возможностью его перемещения для частичного или полного перекрытия сетчатой торцовой стенки 2, Г1ри этом экран 5 крепится нижним концом к торцу днища садка; а верхнйм — к поплавку 6, Садок 1 смонтирован между корпусом катамарана 7, снабженного буксировочны-. ми скобами 8. Шланги для подкачки воздуха в поплавки 4 и 6 на чертеже не показаны.

Устройство работает следующим образом, 1792600

Перед началом цикла заполнения садок

1 устанавливают таким образом, чтобы ры- б >отводной лоток рыбозащитного соорукения находится над поверхностью воды в садке (где горизонт воды такой же как и в водоеме перед рыбозащитным сооружениeM) co стороны торцовой подвижной стенки 3, В цикле заполнения молодь рыб, поступающая с водой накапливается в садке., а воды с небольшой скоростью выходит из садка через сетчатую. стенку 2. Поплавок 6 в это время заполнен водой и экран

5 не будет прерывать сетчатую торцовую стенку 2.

Для исключения прижатия молоди рыб к. стенке, площадь сетчатой стенки 2 выбирают таким образом, чтобы при расходе воды, поступающей в садок, скорость течения воды через сетчатую стенку была меньше 0,05 м/с. Этим же расходом воды обеспечивается необходимый водообмен в садке в период цикла заполнения.

Время заполнения садка принимается в зависимости от интенсивности рыбохода в водоеме, расчетного расхода водозабора, где установлено рыбозащитное сооружение, параметров и эффективности рыбозащитного сооружения и уточняется на основании опыта эксплуатации на конкретном водозаборе.

После окончания цикла заполнения садок отводят от рыбоотводного лотка для буксировки к месту выпуска, а на его место подводят свободный садок, .

Перед транспортировкой садка в поплавок 6 компрессором по шлангу подают воз. дух, вытесняющий воду из поплавка. При этом экран 5 поднимается и прикроет сетчатую стенку 2, что позволит изолировать по/

Формула изобретения

Устройство для транспортировки рыб, включающее садок для рыб, одна торцовая стенка. которого выполнена из сетчатого матерйала. а другая смонтирована с возможностью ее перемещения для частичного или полного раскрытия, средства для обеспечения плавучести и буксировочные скобы, о т л и ч а ю щ е е с я тем, что. с целью лость садка от воды водоема, а также исключить вихревые движения воды внутри садка при его транспортировке, которые могли бы способствовать прижатию рыб к сетчатой стенке.

При длительной транспортировке водообмен в садке обеспечивается соответствующей регулировкой положения экрана 5 и подвижной торцовой стенки 3, которые

"0 обеспечивают необходимую проточность воды.

При этом направление движения садка должно быть в сторону подвижной торцовой стенки 3.

15 Для выпуска рыб из садка 1 выпускают воздух из поплавков 4 и 6 (для чего шланги, подводящие воздух иэ компрессора к поплавкам соединяют с атмосферой) и они заполняясь.водой через отверстия в нижней

20 части поплавков опустят подвижную торцовую стенку 3 и экран 5, После этого для полного выпуска рыбы достаточно пробуксировать садок на небольшое расстояние в сторону сетчатой торцовой стенки 2, В про25 цессе выпуска рыб из садка одновременно происходит и промывка сетки от мусора, который может попадать в садок с водой из рыбоотводного лотка рыбозащитного сооружения.

30 Выпуск молоди рыб осуществляют в безопасном месте водоема, которое может постояннб меняться, чтобы не приучать хищных обитателей водоема к постоянному месту выпуска, 35 Таким образом предлагаемое устройство обеспечивает во всех циклах (заполнение, транспортировка и выпуск в водоем) благоприятные условия выживаемости рыбной молоди.

40 снижения травмирования рыбы, днище, боковые стенки и торцовая подвижная стенка садка выполнены из водонепроницаемого материала, а сетчатая торцовая стенка оснащена экраном из гибкого водонепроницаемого материала, закрепленным с возможностью его перемещения для частичного или полного перекрытия упомянутой торцовой стенки.

1792б00

1792600
