Устройство для лечения гнойных ран

Устройство для лечения гнойных ран

Иллюстрации

Показать все

Реферат



Изобретение относится к медицине, а именно к хирургии для профилактики нагноения ран. Сущность изобретения заключается в том, что перфорации дренажной трубки выполнены в виде продольных прорезей , расположенных по винтовой линии вдоль трубки. 3 ил.

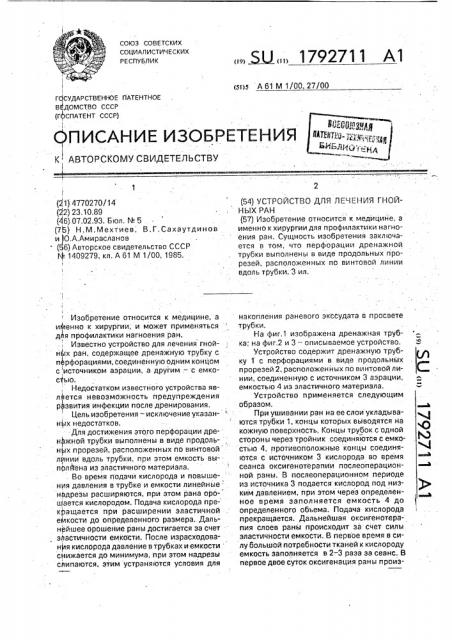

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК!

Г СУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (Г СПАТЕНТ СССР) ПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (я)5 А 61 M 1/00, 27/00

1 (21) 4770270/14 (22) 23.10,89 (46) 07.02.93. Бюл, N 5 (75) Н.M. Мехтиев, В. Г. Сахаутдинов и зО,A.Амирасланов (56) Авторское свидетельство СССР ф 1409279, кл. А 61 M 1/00, 1985, t

Изобретение относится к медицине, а именно к хирургии; и мажет применяться для профилактики нагноения ран.

Известно устройство для лечения гнойй х ран, содержащее дренажную трубку с перфорациями, соединенную одним концом с источникам аэрации, а другим — с емкостью.

Недостатком известного устройства.является невозможность предупреждения развития инфекции после дренирования. цель изобретения — исключение указаннь!х недостатков.

Для достижения этого перфорации дренажной трубки выполнены в виде продольн х прорезей, расположенных по винтовой лйнии вдоль трубки, при этом емкость выпалйена из эластичного материала. . Во время подачи кислорода и повышения давления в трубке и емкости линейные надрезы расширяются, при этом рана орошается кислородом. Подача кислорода прекращается при расширении эластичной еМкости до определенного размера. Дальнейшее орошение раны достигается за счет эЛастичности емкости. После израсходован я кислорода давление в трубках и емкости снижается до минимума, при этом надрезы слипаются, этим устраняются условия для

„„5Q„„1792711 А1 (54) УСТРОЙСТВО ДЛЯ ЛЕЧЕНИЯ ГНОЙНЫХ РАН (57) Изобретение относится к медицийе, а именно к хирургии для профилактики нагноения ран. Сущность изобретения заключается в том, «ro перфорации дренажной трубки выполнены в виде продольных ripoрезей, расположенных по винтовой линии вдоль трубки, 3 ил. накопления раневого экссудата в просвете трубки.

На фиг.1 изображена дренажная трубка; на фиг,2 и 3 — описываемое устройство.

Устройство содержит дренажную трубку 1 с перфорациями в виде продольных прорезей 2, расположенных по винтовой линии, соединенную с источником 3 аэрации, емкостью 4 из эластичного материала.

Устройство применяется следующим образом.

° кеЪ

При ушивании ран на ее слои укладываются трубки 1, концы которых выводятся на кожную поверхность. Концы трубок с одной стороны через тройник соединяются с емкостью 4, противоположные концы соединяются с источником 3 кислорода во время сеанса оксйгенотерапии послеоперационной раны. В послеоперационном периоде из истояника 3 подается кислород под низ- ), » ким давлением, при этом через определенное время заполняется емкость 4 до определенного объема. Подача кислорода прекращается. Дальнейшая оксигенотерапия слоев раны происходит за счет силы эластичности емкости. В первое время в силу большой потребности тканей к кислороду емкость заполняется в 2 — 3 раза за сеанс. В первое двое суток оксигенация раны произ1792711

10 - .2. 5

Составитель Н.Мехтиев

Техред M.Moðãåíòàë Корректор Н.Король

Редактор Л.Волкова

Заказ 469 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101

1 водится два раза в сутки. В дальнейшем раз в сутки. Трубки удаляются через 3-4 сут.

При необходимости дренирования слоев раны трубки 1 можно использовать как дренажные. Для этого концы трубок, которые соединены с эластичной емкостью, заФормула изобретения

Устройство для лечения гнойных ран, содер>кащее дренажную трубку с перфорациями, соединенную одним концом с источником аэрации, а другим — с емкостью, о тл и ч а ю щ е е с я тем, что с целью предупглушаются, а противоположные концы соединяются с источником вакуума. Создается разре>кение в 0,05-0,1 атм. При этом прорези 2 на трубках приоткрываются в просвет трубок. Таким образом происходит активное дренирование ран. реждения развития инфекции после дренирования, перфорации дренажной трубки выполнены в виде продольных прорезей, расположенных по винтовой линии вдоль

"5 трубки, при этом емкость выполнена из эластичного материала.
