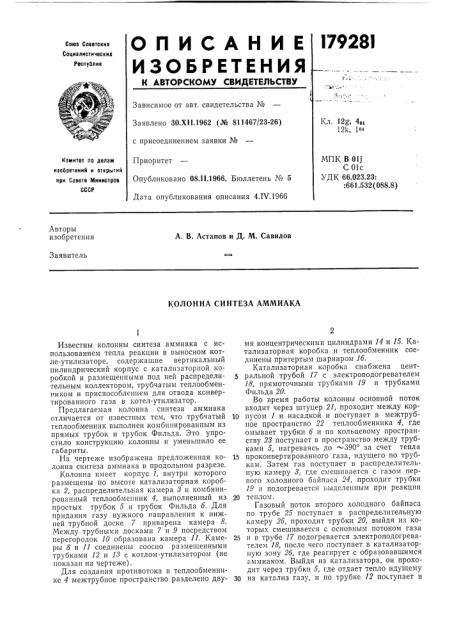

КОЛОННА СИНТЕЗА АММИАКА

Известны колонны синтеза аммиака с использованием тепла реакции в выносном котле-утилизаторе, содер>кащие вертикальный цилиндрический корпус с катализаторпой коробкой и размещенными под ней распределительным коллектором, трубчатым теплообменником и приспособлением для отвода конвертированного газа в котел-утилизатор.

Предлагаемая колонна синтеза аммиака отличается от известных тем, что трубчатый теплообменыик выполнен комбинированным из прямых трубок и трубок Фильда. Это упростило конструкцию колонны и уменьшило ее габариты.

На черте>ке изображена предложенная колонна синтеза аммиака в продольном разрезе.

Колонна имеет корпус l, внутри которого размещены по высоте катализаторная коробка 2, распределительная камера 8 и комбинированный теплообменник 4, выполненный из простых трубок 5 и трубок Фильда 6. Для придания газу нужного направления к нижней трубной доске 7 приварена камера 8.

Между трубными досками 7 и 9 посредством перегородок 10 образована камера 11. Камеры 8 и 11 соединены соосно размещенными трубками 12 и 18 с котлом-утилизатором (не показан на чертеже).

Для создания противотока в теплообменнике 4 ме>ктрубпое пространство разделено дву2 мя концентрическими цилиндрами 14 и 15, Катализаторная коробка и теплообменник соединены притертым шарниром 16.

Катализаторная коробка снабжена центральной трубой 17 с электроподогревателем

18, прямоточными трубками 19 и трубками

Фильда 20.

Во время работы колонны основной поток входит через штуцер 21, проходит между кор10 пусом 1 и насадкой и поступает в межтрубное пространство 22 теплообменника 4, где омывает трубки б и по кольцевому пространству 23 поступает в пространство между трубками 5, нагреваясь до 390 за счет тепла

15 проконвертированного газа, идущего по трубкам. Затем газ поступает в распределительную камеру 8, где смешивается с газом первого холодного байпаса 24, проходит трубки

1а и подогревается выделенным при реакции

20 теп том

Газовый поток второго холодного байпаса по трубе 25 поступает в распределительную камеру 26, проходит трубки 20, выйдя из которых смешивается с основным потоком газа

25 и в трубе 17 подогревается электроподогревателем 18, после чего поступает в катализаторную зону 26, где реагирует с образовавшимся аммиаком. Выйдя из катализатора, он проходит через трубки 5, где отдает тепло идущему

30 на катализ газу, и по трубке 12 поступает в

3 котел-утилизатор, охлаждается до 250 С и возвращается в колонну по трубке 18. Из камеры 8, пройдя трубки б, газ выходит из колонны через отверстие 27 и патрубок 28.

Предмет изобретения

Колонна синтеза аммиака, содержащая вертикальный корпус с катализаторной короб5

179281 кой и размещенными под ней распределительным коллектором, трубчатым теплообменником и приспособлением для отвода конвертированного газа в котел-утилизатор, отличающаяся тем, что, с целью упрощения конструкции и уменьшения ее габаритов, трубчатый теплообменник выполнен комбинированным из прямых трубок и трубок Фильда.
