Поворотная заслонка для закрывания рабочего проема камеры

Поворотная заслонка для закрывания рабочего проема камеры

Иллюстрации

Показать все

Реферат



Изобретение относится к строительной индустрии, ё именно к оборудованию камер тепловой обработки железобетонных изделий . Цель - повышение надежности герметизации камеры при одновременном снижений мощности привода. Поворотная заслонка для закрывания рабочего проема камеры 1 включает теплоизолированный щит 2, укрепленный на оси 3 вращения, уплотнение по периметру проема, привод 4, с которым соединен тросом 10 груз 7 на направляющих 8, установленных под углом, обеспечивающих самопроизвольное перемещение груза 7 в положение пригруза щита 2. Момент силы, создаваемый весом щита 2 относительно оси 3 вращения, достаточен для его закрывания при любом положении груза. 2 ил. fe

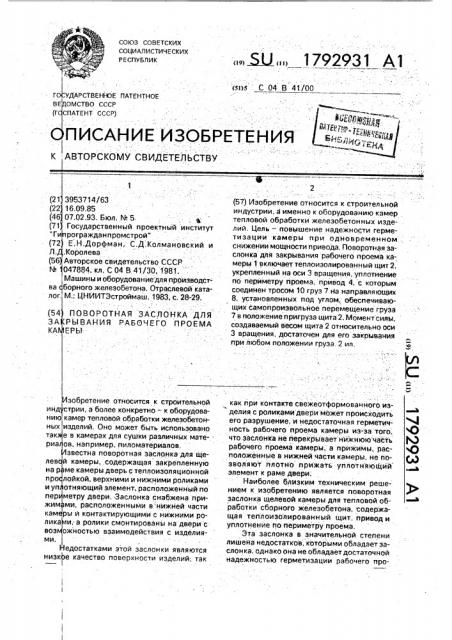

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5l)5 С 04 В 41/00

4 Ы"б ц ц == (r с (54

ЗА

КА

УДАРСТВЕННОЕ ПАТЕНТНОЕ

ОМСТВО СССР

ПАТЕНТ СССР) ПОВОРОТНАЯ ЗАСЛОНКА ДЛЯ

РЫВАНИЯ РАБОЧЕГО ПРОЕМА

EPbE: эобретение относится к строительной индустрии, а более конкретно.— к оборудованию камер тепловой обработки железобетонных изделий. Оно может быть использовано так е в камерах для сушки различных материа ов, например, пиломатериалов, звестна поворотная заслонка для щелев и камеры. содержащая закрепленную на р ме камеры дверь с теплоизоляционной про лойкой, верхними и нижними роликами и уп отняющий элемент, расположенный по пер метру двери, Заслонка снабжена прижим ми, расположенными в нижней части кам ры и контактирующими с нйжними ролика пи,- а ролики смонтированы на двери с возможностью взаимодействия с изделияедостатками этой заслонки являются низк е качество поверхности изделий; так

Я2 1792931 А1 щ р р еще е руза

7 в положение пригруза щита 2. Момент силы, создаваемый весом щита 2 относительно оси

3 вращения, достаточен для его закрывания при любом положении груза. 2 ил. как при контакте свежеотформованного изделия с роликами двери может происходить

его разрушение, и недостаточная герметичность рабочего проема камеры из-эа того, что заслонка не перекрывает нижнюю часть рабочего проема камеры, а прижимы, расположенные в нижней части камеры, не позволяют плотно прижать уплотняющий элемент к раме двери;

Наиболее близким техническим решением к изобретению является поворотная заслонка щелевой камеры для тепловой обработки сборного железобетона, содержащая теплоизолированный щит, привод и уплотнение по периметру проема.

Эта заслонка в значительной степени лишейа недостатков, которыми обладает заслон ка, однако она не обладает достаточной надежностью герметизации рабочего про1792931 ема камеры вследствие отсутствия компен: сации остаточных деформаций уплотняющей прокладки. Кроме того, из-эа значительного неуравновешенного момента силы; создаваемого щитом, заслонка нуждается в мощном 5 приводе;

Целью изобретения является повышение надежности герметизации камеры при одновременном снижении мощности при. вода заслонки. 10

Для достижения этой цели заслонка, содержащая теплоизолированный щит,, привод и уплотнение по периметру проема, снабжена грузом, установленным с возможностью изменения силового воздействия на щит, и механизмом регулирования силы этого воздействия, Груз присоединен к приводу, -например, при помощи троса, а механизм регулирования воздействия груза на щит включает направляющие для груза, установ- 20 ленные таким образом; что при. закрытом положении заслонки они имеют уклон к горизонту, обеспечивающий самопроизвольное перемещение груза. в положение пригруза щиту, причем вес последнего до- 25 статочен для закрывания заслонки при любом положении груза.

На фиг. 1 изображена заслонка с грузом в положении "Открыто"; на фиг, 2 — та же, в положении "Закрыто". 30

Заслонка для закрывания рабочего про-. ема камеры 1 содер>кит теплоизолированный щит 2, поворачивающийся на оси 3, привод 4 и уплотнение 5 tio периметру проема. Для частичной компенсации момента 35 силы, создаваемого щитом 2, заслонка включает противовес 6, жестко соединенный со щитом 2 и вращающийся вместе.с ним на оси. Заслонка снабжена грузом 7 и направляющими 8; жестко соединенными 40

: co щитом 2- и установленными так, что при закрытом положении заслонкИ -они имеют уклон к горизонту, обеспечиваюЩий самопроизвольное перемещение груза 7 в положение пригруза щиту 2. Щит 2 имеет вес, достаточный для самопроизвольного закрывания заслонки и в том случае, когда груз 7 занимает положение противовеса щиту 2, Груз 7 снабжен роликами 9 для перемещения в направляющих 8; Груз 7 посредством 50 троса 10; запасованного через блоки 11, соединен с приводом 4, например, лебедкой.

Заслонка работает следующим образом..

Формула изобретений

Поворотная заслонка для закрывания рабочего проема камерМ, включающая тепПри заталкивании очередного поддона с изделием заслонка находится в положении "Открыто". После заталкивания поддона сигналом с узла управления привод

4;например лебедка,. начинает отпускать трос 10, при этом щит 2 поворачивается на оси 3, так как момент силы, создаваемый им, превышает момент силы, создаваемый противовесом 6 и грузом 7, После того как щит

2 полностью перекроет рабочий проем камеры 1, дальнейшее отпускание троса 10 приведет к перемещени>о груза 7 в направляющих 8.

На фиг, 2 сплошной линией изображено положение заслонки после того, как щит 2 полностью перекроет рабочий проем камеры 1, а штрихпунктирной — положение груза

7 после окончательного закрывания заслонки.

Груз 7, перемещаясь в направляющих 8, упирается в конечник, который отключает привод 4, Установкой конечника можно регулировать силу прижима уплотнения 5, расположенного по периметру проема.

Процесс открывания заслонки идет в обратном порядке путем реверса привода 4.

Применение заслонки для закрывания рабочего проема камер для тепловой обработки строительных изделий, снабженных грузом, установленным с возможностью изменения силового воздействия на щит, и механизмом для регулирования силы этого воздействия, позволяет плавно регулировать силу прижима уплотнения, расположенного по периметру рабочего проема камеры, по мере роста остаточных деформаций в процессе эксплуатации. При этом уменьшается мощность привода заслонки, поскольку момент силы, создаваемый щитом, при повороте частично или полностью уравновешен грузом. В различные моменты цикла открывания-закрывания камеры груз находится в наиболее выгодном положении: когда щит поворачивается — в положении противовеса щиту, когда заслонка закрыта — в положении пригруза. Само по себе перемещение груза не требует значительных энергозатрат, Регулирование силы прижима уплотнения позволяет увеличить срок его службы, а также повышает надежность герметизации камеры за счет компенсации остаточных деформаций уплотнения, лоизолированный щит, укрепленный на оси вращения, привод и уплотнение по периметру проема, отличающаяся тем, что, 1792931 сц ви на щ елью повышения надежности герметизакамеры при одновременном снижении ности привода, заслонка снабжена грумеханизмом регулирования воздейстгруза на указанный щит, включающим равляющие для груза, соединенные со том под углом, обеспечивающим самопроизвольное перемещение груза в положение пригруза щита при закрытой заслонке, причем груз соединен гибкой связью с приводом, а момент силы, создаваемый ве5 сом щита относительно оси вращения, достаточен для его закрывания при любом положении груза.

1792931

Составитель В,Антонов

Техред M.Mîðãåíòàë

КоРРектоР Т.Вашкович

Редактор

Заказ 4ВО Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва,Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина. 101
