Способ возведения шпунтовой стенки и устройство для его осуществления

Способ возведения шпунтовой стенки и устройство для его осуществления

Иллюстрации

Показать все

Реферат



Изобретение относится к гидротехническому строительству и может быть использоваро для возведения причальных сооружений типа заанкеренного больверка. Цель изобретения - снижение трудоемкости работ. Способ возведения шпунтовой стенки включает следующие операции: ус1 тановку плавкондуктора и направляющих, установку стенки, монтаж распределительного пояса, снятие направляющих и перемещение плавкондуктора. Устройство для возведения шпунтовой стенки выполнено в виде П-образного понтона, фиксирующих свай и направляющих, закрепленных на нижних плечах кронштейнов, шарнирно установленных на понтоне с возможностью перемещения относительно понтона, например , с помощью винтовых стяжек, установленных на верхних плечах кронштейнов. Заявленное предложение позволяет совместить установку направляющих с фиксацией плавкондуктора в проектном положении. 2 с.п.ф-лы, 3 ил.

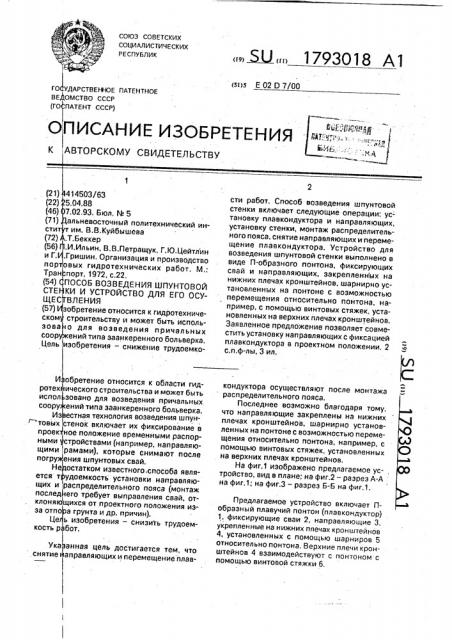

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (! 9) (! 1) (5s)s Е 02 О 7/00

ННОЕ ПАТЕНТНОЕ

CCP

СР) НИЕ ИЗОБРЕТЕНИЯ

414503/63

5.04.88

7.02,93. Бюл, N 5 альневосточный политехнический инт им. В.В,Куйбышева .Т.Беккер ,И.Ильин, В.В.Петращук, Г,Ю.Цейтлин

Гришин. Организация и производство овых гидротехнических работ. М.: порт; 1972, с.22.

ПОСОБ ВОЗВЕДЕНИЯ ШПУНТОВОЙ

КИ И УСТРОЙСТВО ДЛЯ ЕГО ОСУВЛЕНИЯ зобретение относится к гидротехничестроительству и может быть испольо для возведения причальных ений типа заанкеренного больверка. изобретения — снижение трудоемкоИ обретение относится к области гидротех ического строительства и может быть испол зовано для возведения причальных соору ений типа заанкеренного больверка.

Из естная технология возведения шпунтовых стенок включает их фиксирование в проек ное положение временными распорными стройствами (например, направляющими рамами), которые снимают после погру ения шпунтовых свай.

Не остатком известного. способа является т удоемкость установки направляющих и аспределительного пояса (монтаж после его требует выправления свай, отклоняк щихся от проектного положения изза отпо а грунта и др. причин).

Це ь изобретения — снизить трудоемкость р бот.

Ук снятие (21) (22) (46) (71) стит (72) (56) и Г. пор

Тран (54)

СТЕ

ЩЕС (57) ском зова соор

Цель

ОМУ СВИДЕТЕЛЬСТВУ нная цель достигается тем, что правляющих и перемещение плавсти работ. Способ возведения шпунтовой стенки включает следующие операции: ус- тановку плавкондуктора и направляющих, установку стенки, монтаж распределительного пояса, снятие направляющих и перемещение плавкондуктора. Устройство для возведения шпунтовой стенки выполнено в виде П-образного понтона, фиксирующих свай и направляющих, закрепленных на нижних плечах кронштейнов, шарнирно установленных на понтоне с возможностью перемещения относительно понтона, например, с помощью винтовых стяжек, установленных на верхних плечах кронштейнов.

Заявленное предложение позволяет совместить установку направляющих с фиксацией плавкондуктора в проектном положении. 2 с.п,ф-лы, 3 ил. кондуктора осуществляют после монтажа распределительного пояса.

Последнее возможно благодаря тому, что направляющие закреплены на нижних плечах кронштейнов, шарнирно установленных на понтоне с возможностью перемещения относительно понтона, например, с помощью винтовых стяжек, установленных на верхних плечах кронштейнов.

На фиг.1 изображено предлагаемое ус-, тройство, вид в плане; на фиг.2 — разрез А-А на фиг.1; на фиг.3 — разрез Б-Б на фиг.1.

Предлагаемое устройство включает Побразный плавучий понтон (плавкондуктор)

1, фиксирующие сваи 2, направляющие 3, укрепленные на нижних плечах кронштейнов

4, установленных с помощью шарниров 5 относительно понтона. Верхние плечи кронштейнов 4 взаимодействуют с понтоном с помощью винтовой стяжки 6, 1793018

Стенки 7 об>кимаются распределительным поясом 8.

Устройство функционирует следующим образом.

П-образный понтон 1 устанавливается в исходное проектное положение, которое фиксируется сваями 2.

Затем выводятся в проектное положение направляющие 3 поворотом кронштейнов 4 вокруг шарниров 5 с помощью винтовой стяжки 6.

Формула изобретения

1. Способ возведения шпунтовой стенки, включающий установку плавкондуктора, направляющих и стенки, перемещение плавкондуктора, монтаж распределительного пояса, о т л и ч а ю щ и йс я тем, что, с целью снижения трудоемкости работ, снятие направляющих и перемещение плавкондуктора осущест в л я ют после монтажа распределительного пояса.

После забивки шпунтовых свай на участке стенки 7 и установки распределительного пояса 8 разводят направляющие 3, выдерживают фиксирующие сваи 2 и пере5 мещают понтон 1 в новое поло>кение, Заявленное предложение позволяет совместить установку направляющих с фиксацией плавкондуктора в проектное положение зэ счет ориентирования плавкондуктора по установленной стенке, 2. Устройство для возведения шпунтовой стенки, состоящее из П-образного понтона, фиксирующих свай и направляющих, о т л и ч а ю щ е е с я тем, что направляющие выполнены ниже проектного уровня распределительного пояса и закреплены на нижних плечах кронштейнов, шарнирно установленных на понтоне с возможностью перемещения, например с помощью винтовых стяжек, установленных на верхних плечах кронштейнов.

1793018

А-А! ! 7 ! / ! I

Эи3

Составитель В, Шаров

Техред М.Моргентал Корректор С. Пекарь

Редактор С. Кулакова

Л оизводственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101 !

Заказ /84 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

I 113035, Москва, Ж-35, Раушская наб., 4/5
