Реферат

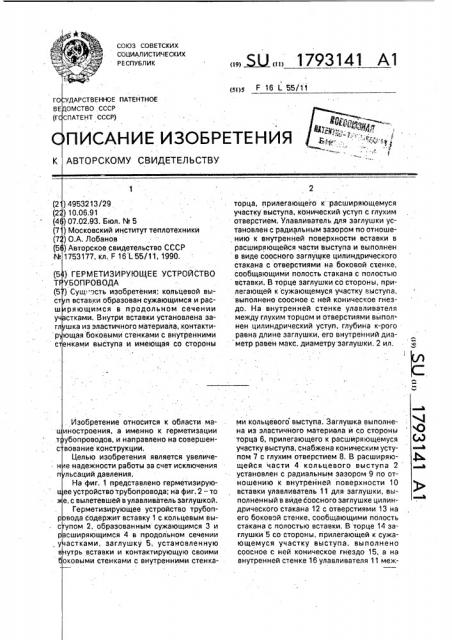

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

1 1 1 (19) t (si1s F 16 (55/11

УДАРСТВЕННОЕ ПАТЕНТНОЕ

OMCTBO СССР

СПАТЕНТ СССР) ГО

BE (Г

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (2 (2 (4 (7 (7 (5. Изобретение относится к области маиностроения, а именно к герметизации убопроводов, и направлено на совершенвование конструкции, Целью изобретения является увеличен е надежности работы за счет исключения и льсаций давления.

На фиг. 1 представлено герметиэируюее устройство трубопровода; на фиг. 2 — то е, с вылетевшей в улавливатель заглушкой.

Герметизирующее устройство трубопвода содержит вставку 1 с кольцевым выупом 2, образованным сужающимся 3 и асширяющимся 4 в продольном сечении астками, заглушку 5, установленную утрь вставки и контактирующую своими оковыми стенками с внутренними стенкат с

P с р

У в (5

Т (5 с ш уч гл р с

) 4953213/29

) 10.06.91

) 07.02.93. Бюл. М 5

) Московский институт теплотехники

) О.А. Лобанов

) Авторское свидетельство СССР

1753177, кл. F 16 55/11, 1990.

) ГЕРМЕТИЗИРУЮЩЕЕ УСТРОЙСТВО

УБОПРОВОДА

) Сущ: ость изобретения: кольцевой выи вставки образован сужающимся и расряющимся в продольном сечении стками. Внутри вставки установлена зашка из эластичного материала, контактиющая боковыми стенками с внутренними енками выступа и имеющая со стороны торца, прилегающего к"расширяющемуся участку выступа, конический уступ с глухим отверстием. Улавливатель для заглушки установлен с радиальным зазором по отношению к внутренней поверхности вставки в расширяющейся части выступа и выполнен в виде соосного заглушке цилиндрического стакана с отверстиями на боковой стенке, сообщающими полость стакана с полостью вставки. B торце заглушки со стороны, прилегающей к сужающемуся участку выступа, выполнено соосное с ней коническое гнездо. На внутренней стенке улавливателя между глухим торцом и отверстиями выпол нен цилиндрический уступ, глубина к-рого равна длине заглушки, его внутренний диа метр равен макс. диаметру заглушки. 2 ил. ми кольцевого выступа. Заглушка выполнена из эластичного материала и со стороны О торца 6, прилегающего к расширяющемуся (л) участку выступа, снабжена коническим уступом 7 с глухим отверстием 8, В расширяющейся части 4 кольцевого выступа 2 а установлен с радиальным зазором 9 по отношению к внутренней поверхности 10 вставки улавливатель 11 для заглушки, выполненный в виде соосного заглушке цилиндрического стакана 12 с отверстиями 13 на

его боковой стенке, сообщающими полость стакана с полостью вставки, В торце 14 заглушки 5 со стороны, прилегающей к сужающемуся участку выступа, выполнено соосное с ней коническое гнездо 15, а на внутренней стенке 16 улавливателя 11 меж1793.141 ду глухим торцом 17 и отверстиями 13 выполнен цилиндрический уступ 18, глубина которого, по крайней мере, равна длине заглушки, а его внутренний диаметр равен максимальному диаметру заглушки.

Герметизирующее устройство трубоп-. ровода работает следующим образом.

При подаче давления заглушка 5 вылетает из вставки 1 и попадает в цилиндриФормула изобретения

Герметизирующее устройство трубоп ровода, содержащее вставку с кольцевым выступом, образованным сужающимся и . расширяющимся в продольном сечении участками, установленную внутри вставки заглушку из эластичного материала, контактирующую своими боковыми стенками с внутренними стенками кольцевого"выступа и имеющую со стороны торца, : прилегающего к расширяющемуся участку выступа, койический уступ с глухим отверстием, и улавливатель для заглушки, установленный с радиальным зазором по отношению к внутренней поверхности вставки в расширяющейся части кольцевого ческий уступ 18 ловушки 11 и остается в нем.

Фиксация заглушки в ловушке 11 исключает перекрытие заглушкой 5 отверстий

13, что в свою очередь исключает пульсации давления в трубопроводе.

Таким образом, предложенная конструкция увеличивает надежность работы за счет исключения пульсаций давления.

I выступа и выполненный в виде соосного с заглушкой цилиндрического стакана с отверстиями на его боковой стенке, сообщающими полость стакана с полостью вставки, о т л и ч а ю щ е е с я тем, что, с целью увеличения надежности работы зэ счет исключения пульсаций давления, в торце заглушки со стороны, прилегающей к сужающемуся участку выступа, выполнено соосное с ней коническое гнездо, а нэ внутренней стенке улавливателя между глухим торцом и отверстиями выполнен цилиндрический уступ, глубина которого по меньшей мере равна длине заглушки, а его внутренний диаметр равен максимальному диаметру заглушки.

1793141
