Устройство для измерения частоты вращения асинхронного электродвигателя с короткозамкнутым ротором

Устройство для измерения частоты вращения асинхронного электродвигателя с короткозамкнутым ротором

Иллюстрации

Показать все

Реферат



И зобретение относится к технике электрических измерений неэлектрических величин , а точнее к устройствам измерения частоты вращения асинхронных электродвигателей (АД) с короткозамкнутым ротором . Цель изобретения - расширение области применения. На обмотки статора АД 1 от источника 2 промышленной частоты напряжение подается через регулятор 3. С генератора 4 высокой частоты через разделительные конденсаторы 5 напряжения высокой частоты подается на начало и конец одной из фазных обмоток 6 статора двигателя. При вращении АД с начала обмоток 9 статора через разделительные конденсаторы 8 и фильтр 7 высоких частот снимается ЭДС высокой частоты, пропорциональная частоте вращения ротора двигателя. 1 ил.

COlO3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

Республик

ПАТЕНТНОЕ

НИЕ ИЗОБРЕТЕНИЯ

ОМУ СВИДЕТЕЛЬСТВУ личин, (21) 4 (22) 3 (46) 0 (71) стит (72) О (56) А

¹ 66 (54) У

ТОТ

ЭЛЕ

НУТЬ (57) И триче

31013/10 .11.88 .02,93. Бюл. ¹ 5 огилевский машиностроительный инН. Парфенович тарское свидетельство СССР

099, кл. G 01 P 3/46, 1977.

ТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ЧАС1 ВРАЩЕНИЯ АСИНХРОНН.ОГО

РОДВИГАТЕЛЯ С КОРОТКОЗАМКМ POГОРОМ обретение относится к технике элекких измерений неэлектрических веа точнее к устройствам измерения

„„59„„1793379 А1

2 частоты вращения асинхронных электродвигателей (АД) с короткозамкнутым ротором, Цель изобретения — расширение области применения. На обмотки статора

АД 1 от источника 2 промышленной частоты напряжение подается через регулятор 3. С генератора 4 высокой частоты через разделительные конденсаторы 5 напряжения высокой частоты подается на начало и конец одной из фазных обмоток 6 статора двигателя. При вращении АД с начала обмоток 9 статора через разделительные конденсаторы 8 и фильтр 7 высоких частотснимается ЭДС высокой частоты, пропорциональная частоте вращения ротора двигателя. 1 ил.

1793379 промышленной частоты, через разделительные конденсаторы 5 переменное однофэзное напряжение высокой частоты, значительно превышающее промышленную частоту, подается на начало и конец одной из фазных обмоток 6 статора двигателя. Если ротор двигателя 1 не вращается, то на началах двух других фазных обмоток 9 статора асинхронного двигателя напряжение высокой частоты отсутствует, поскольку вектор линейной ЭДС высокой частоты на началах фазных обмоток 9 сдвинут в пространстве на 90 град, относительно вектора фазной

ЗДС высокой частоты на обмотке 6 ста тора двигателя.

Формула изобретения

Устройство для измерения частоты вращения асинхронного электродвигателя с короткозамкнутым ротором, содержащее источник питания промышленной частоты, связанный с обмотками статора двигателя, включенными в звезду, через прерывательрегулятор напряжения и измерительный прибор, о т л и ч а ю щ е е с я тем, что, с целью расширения области применения, к одной из фазных обмоток двигателя через разделительные конденсаторы подключен генератор переменного напряжения высокой частоты, а начала двух других фазных обмоток статора через разделительные конСоставитель Д. Морозов

Техред М.Моргентал Корректор N. Муска

Редактор

Заказ 502 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Изобретение относится к технике злектрических измерений незлектрических величин.

Цель изобретения — расширение области применения. 5

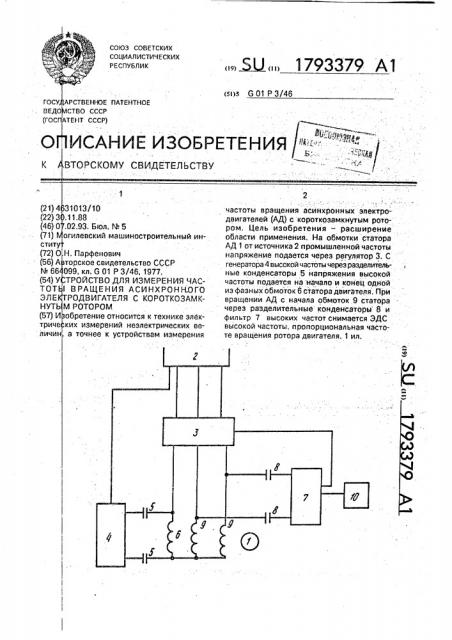

На чертеже представлена функциональная схема устройства, Устройство для измерения частоты вращения асинхронного электродвигателя 1 с короткозамкнутым ротором содержит ис- "0 точник 2 питания промышленной частоты, связанный с обмотками статора двигателя через прерыватель-регулятор 3 напряжения (частоты), генератор 4 переменного напряжения высокой частоты, подключенный че- 15 рез разделительные конденсаторы 5 к,одной из фазных обмоток 6 статора двигателя, фильтр 7 высокой частоты, подключенный входом через разделительные конденсаторы 8 к началам двух других фаз- 20 ных обмоток 9 двигателя, а выходом к измерительному прибору 10 или (и) к входу регулятора 3 напряжения.

Устройство работает следующим образом. 25

От источника 2 промышленной частоты подается напряжение на регулятор 3 и генератор 4 высокой частоты. С регулятора 3 силовое напряжение подается на обмотку статора двигателя 1, С генератора 4 высокой частоты, который питается от источника 2

При вращении двигателя ЗДС высокой частоты на началах обмоток 9 статорэ пропорциональна частоте вращения ротора двигателя и не зависит от несущей высокой частоты. Указанная ЭДС высокой частоты через разделительные конденсаторы 8 и фильтр 7 высоких частот может быть использована как обратная связь по частоте вра-, щения ротора для управления регулятором

3 или подключена к измерительному прибору 10, контролирующему частоту вращения ротора двигателя. Разделительные конденсаторы 5, 8 служат для развязки выхода генератора 4 и входа фильтра 7 от высокого напряжения промышленной частоты, денсаторы и фильтр высоких частот подключены к измерительному прибору или (и) к входу прерывателя-регулятора напряжения, .
