Реферат

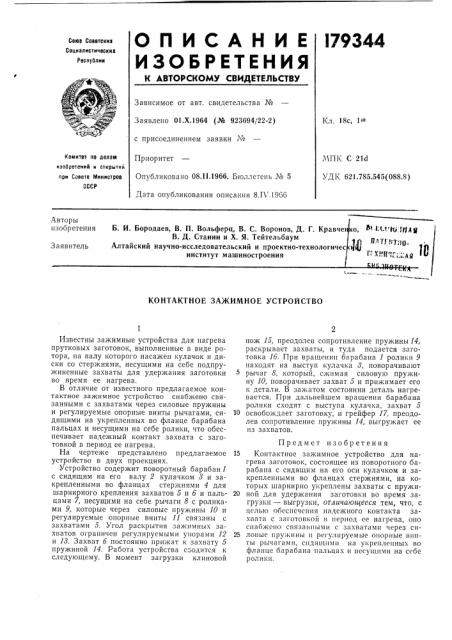

ОПИСАНИЕ

ИЗОЬРЕтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соввтскиа

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 18с, 1то

Заявлено 01.Х.1964 (№ 923694/22-2) с присоединением заявки ¹

Приоритет

Опубликовано 08.11.1966. Бюллетень № 5

Дата опубликования описания 8.IV.!9бб

Комитет по делам изобретений и открытий

iЧПК С 21d

УДК 621.785.545(088.8) при Совете Министров

СССР

Авторы изобретения

Б. И. Бородаев, В. П. Вольферц, В. С. Воронов, Д. Г. Кравче î, bl " т-tÆ:ftlЛg т Пд и тТ 10

i !(Jiff ",,"",,*;д 11

В. Д. Станин и Х. Я. Тейтельбаум

Алтайский научно-исследовательский и проектно-технологичес институт машиностроения

Заявитель

КОНТАКТНОЕ ЗАЖИМНОЕ УСТРОЙСТВО

Известны зажимные устройства для нагрева прутковых заготовок, выполненные в виде ротора, на валу которого насажен кулачок и диски со стержнями, несущими на себе подпружиненные захваты для удержания заготовки во время ее нагрева.

В отличие от известного предлагаемое контактное зажимное устройство снабжено связанными с захватами через силовые пружины и регулируемые опорные винты рычагами, сидящими на укрепленных во фланце барабана пальцах и несущими на себе ролики, что обеспечивает надежный контакт захвата с заготовкой в период ее нагрева.

На чертеже представлено предлагаемое устройство в двух проекциях.

Устройство содержит поворотный барабан 1 с сидящим на его валу 2 кулачком 8 и закрепленными во фланцах стержнями 4 для шарнирного крепления захватов 5 и 6 и пальцами 7, несущими на себе рычаги 8 с роликами 9, которые через силовые пружины 10 и регулируемые опорные винты 11 связаны с захватами 5. Угол раскрытия "-а>кимных захватов ограничен регулируемыми упорами 12 и 13. Захват 6 постоянно прижат к захвату 5 пружиной 14. Работа устройства сводится к следующему. В момент загрузки клиновой нож 15, преодолев сопротивление пружины 14, раскрывает захваты, и туда подается заготовка 16. При вращении барабана 1 ролики 9 находят на выступ кулачка 3, поворачивают рычаг 8, который, сжимая силовую пружину 10, поворачивает захват 5 и прижимает его к детали. В зажатом состоянии деталь нагревается. При дальнейшем вращении барабана ролики сходят с выступа кулачка, захват 5

N освобождает заготовку, и грейфер 17, преодолев сопротивление пружины 14, выгружает ее из захватов.

Предмет изобретения

15 Контактное зажимное устройство для нагрева заготовок, состоящее из поворотного барабана с сидящим на его оси кулачком и закрепленными во фланцах стержнями, на которых шарнирно укреплены захваты с пружи20 ной для удержания заготовки во время загрузки — выгрузки, отличающееся тем, что, с целью обеспечения надежного контакта захвата с заготовкой и период ее нагрева, оно снабжено связанными с захватами через си25 ловые пружины и регулируемые опорные винты рычагами, сидящими на укрепленных во фланце барабана пальцах и несущими на ссбе ролики.

179344
