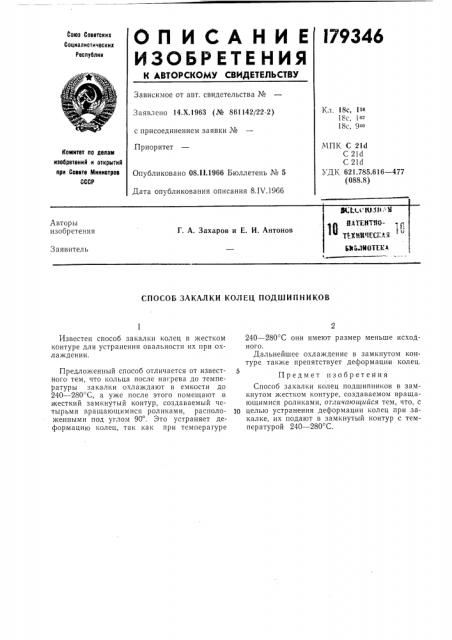

ОП ИСАНИ Е

ИЗОБРЕТЕ НИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

179346

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 14.Х.1963 (№ 861142/22-2) с присоединением заявки №

Приоритет

Кл. 18с, 15с

18с, 1с-"

18с, 9тс

МПК С 21с1

С 21d

С 21с1

УДК 621.785.616 — 477 (088.8) Комитет по делам изобретений и открытий при Соввто й1инистров

СССР

Опубликовано 08. I 1.1966 Бюллетень № 5

Дата опубликования описания 8.IV.1966

СПОСОБ ЗАКАЛКИ КОЛЕЦ ПОДШИПНИКОВ

Известен способ закалки колец в жестком контуре для устранения овальности их при охлаждении.

Предложенный способ отличается от известного тем, что кольца после нагрева до температуры закалки охлаждают в емкости до

240=280 С, а уже после этого помещают в жесткий замкнутый контур, создаваемый четырьмя вращающимися роликами, расположенными под углом 90 . Это устраняет деформацию колец, так как при температуре

240 — 280 "С они имеют размер меньше исходного.

Дальнейшее охлаждение в замкнутом контуре также препятствует деформации колец.

Предмет изобретения

Способ закалки колец подшипников в замкнутом жестком контуре, создаваемом вращающимися роликами, отличающийся тем, что, с

10 целью устранения деформации колец при закалке, их подают в замкнутый контур с температурой 240 — 280 С.
