Способ производства стальной проволоки
Патент 179348
Классы МПК
Способ производства стальной проволоки
Иллюстрации
Реферат

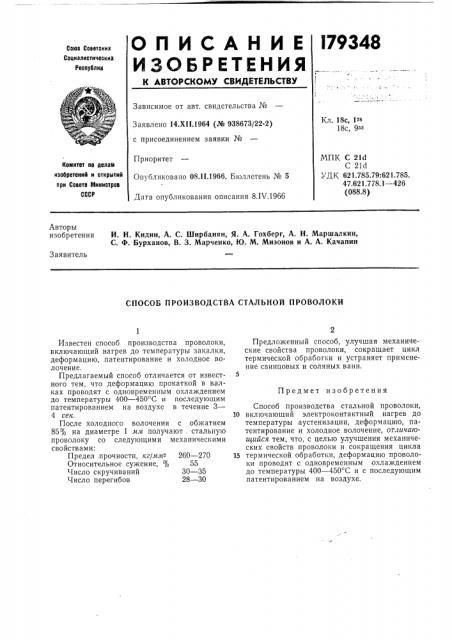

l79 348
ОП ИСАН И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 14.XI I.1964 (№ 938673/22-2) с присоединением заявки №
Приоритет
Опубликовано 08.II.1966. Бюллетень № 5
Дата опубликования описания 8.IV.1966
Кл. 18с, 1тз
18с, 9зз
МПК С 21d
С 21d .гД К 621.785. 79:621.785.
47.621.778.1 — 426 (088.8) Комитет по делаю изооретений и открытий при Совете Министров
СССР
Авторы изобретения
И. Н. Кидин, А. С. Ширбанян, Я. А. Гохберг, А. Н. Маршалкин, С. Ф. Бурханов, В. 3. Марченко, Ю. М. Мизонов и А. А. Качапин
Заявитель
СПОСОБ ПРОИЗВОДСТВА СТАЛЬНОЙ ПРОВОЛОКИ
Предмет изобретения
Известен способ производства проволоки, включающий нагрев до температуры закалки, деформацию, патентирование и холодное волочение.
Предлагаемый способ отличается от известного тем, что деформацию прокаткой в валках проводят с одновременным охлаждением до температуры 400 — 450 С и последующим патентированием на воздухе в течение 3—
4 сек.
После холодного волочения с обжатием
85% на диаметре 1 мм получают . стальную проволоку со следующими механическими свойствами:
Предел прочности, кг/лглг- 260 — 270
Относительное сужение, % 55
Число скручиваний 30 — 35
Число перегибов 28 — 30
Предложенный способ, улучшая механические свойства проволоки, сокращает цикл термической обработки и устраняет применение свинцовых и соляных ванн.
Способ производства стальной проволоки, 10 включающий электроконтактный нагрев до температуры аустенизации, деформацию, патентирование и холодное волочение, от,гичаюигийся тем, что, с целью улучшения механических свойств проволоки и сокращения цикла
15 термической обработки, деформацию проволоки проводят с одновременным охлаждением до температуры 400 — 450 С и с последующим патентированием на воздухе.
