Способ изготовления металлокерамического окисно-никелевого электрода

Способ изготовления металлокерамического окисно-никелевого электрода

Иллюстрации

Показать все

Реферат

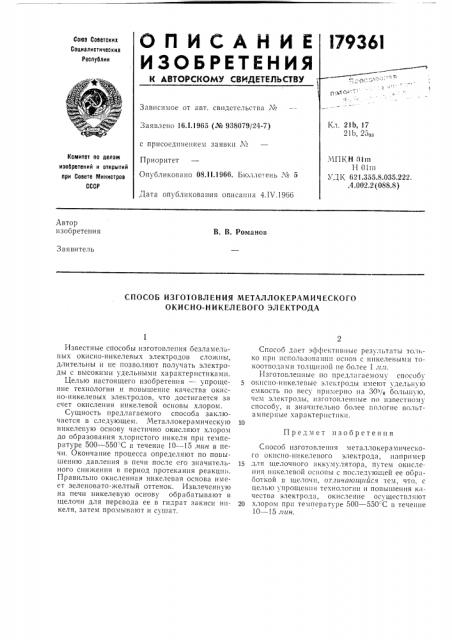

ОП И(:АНИЕ

ИЗОБРЕТЕНИЯ

l7936I

Свез Советских

Социалистических

Реслублик

К АВТОРСКОМУ СВйдЕТЕЛЬСТВУ

1 и-з т е -

Зависимое QT авт. свидетельства №

Кл. 21Ь, 17

21Ь, 25сз

Заявлено 16.!.1965 (¹ 938079/24-7) с присоединением заявки ¹

Приоритет

Комитет оо делам изобретений и открытий ори Совете Министров

СССР

МПКH Olm

И 01гп

УД К 621.355.8.035.222. .4.002.2 (088. S ) Опубликовано 08.11.1966. Бюллетень ¹ 5

Дата опубликования описания 4.1Ъ .1966

Автор изобретения

В. В. Романов

Заявитель

СПОСОБ ИЗГОТОВЛ EH ИЯ МЕТАЛ JIOKEPAM HЧ ЕСКОГО

ОКИСНО-НИКЕЛЕВОГО ЭЛЕКТРОДА

Предмет изобретения

Известные способы изготовления безламельных окисно-никелевых электродов сложны, длительны и ие позволяют получать электроды с высокими удельными характеристиками.

Целью настоящего изобретения — упрощение технологии и повышение качества окисио-никелевых электродов, что достигается за счет окисления никелевой основы хлором.

Сущность предлагаемого способа заключается в следующем. Металлокерамическую никелевую основу частично окисляют хлором до образования хлористого никеля при температуре 500 †5 С t: течение 10 — 15 мин в печи. Окончание процесса определяют по повышению давления в печи после его значительного снижения в период протекания реакци:t.

Правильно окисленная никелевая основа имеет зеленовато-желтый оттенок. Извлеченную из печи никелевую основу обрабатывают в щелочи для перевода ее в гидрат закиси никеля, затем промывают и сушат.

Спосоо дает эффективные результаты только при использовашги основ с никелевыми токоотводами толщиной ие более 1 и.и.

Изготовленные по предлагаемому способу окисио-никелевые электроды имеют удельную емкость по весу примерно иа 301/с большую, чем электроды, изготовленные по известному способу, и значительно более пологие вольтамперные характеристики.

Спосоо изготовления металлокерамического окисио-никелевого электрода, например

15 для щелочного аккумулятора, путем окисления никелевой основы с последующей ее обработкой в щелочи, от.тичаюшийся тем, что, с целью упрощения техíîlоьчtè и повышения качества электрода, окисление осуществляют

20 хлором при температуре 500 — 550 С в течение

10 — 15 яин.
