Способ изготовления объемно-пористых анодов оксидных электролитических конденсаторов

Способ изготовления объемно-пористых анодов оксидных электролитических конденсаторов

Иллюстрации

Показать все

Реферат

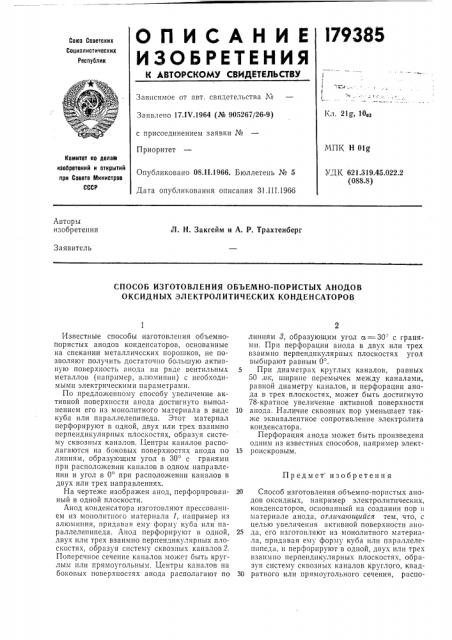

О П И С А Н И Е l79385

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Кл. 21g, 10оз

Заявлено 17.1V.1964 (№ 905267j26-9) с присоединением заявки №

Приоритет

МПК Н 01д

Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 08.11.1966. Бюллетень № 5

Дата опубликования описания 31.III.1966

УДК 621.319.45.022.2 (088.8) Авторы изобретения

Л. Н. Закгейм и А. P. Трахтенберг

Заявитель

СПОСОБ ИЗГОТОВЛЕНИЯ ОБЪЕМНО-ПОРИСТЫХ АНОДОВ

ОКСИДНЫХ ЗЛЕКТРОЛИТИЧЕСКИХ КОНДЕНСАТОРОВ

Предмет изобретения

Известные способы изготовления объемнопористых анодов конденсаторов, основанные на спекании металлических порошков, не позволяют получить достаточно большую активную поверхность анода Ia ряде вентильных металлов (например, алюминии) с необходимыми электрическими параметрами.

По предложенному способу увеличение активной поверхности анода достигнуто выполHeíHåì его из монолитного материала в виде куба или параллелепипеда. Этот материал перфорируют в одной, двух или трех взаимно перпендикулярных плоскостях, образуя систему сквозных каналов. Центры каналов располагаются на боковых поверхностях анода по линиям, образующим угол в 30 с гранями при расположении каналов в одном направлении и угол в 0 при расположении каналов в двух или трех направлениях.

На чертеже изображен анод, перфорированный в одной плоскости.

Анод конденсатора изготовляют прессованпем из монолитного материала 1, например из алюминия, придавая ему форму куба или параллелепипеда. Анод перфорируют в одной, двух или трех взаимно перпендикулярных плоскостях, образуя систему сквозных каналов2.

Поперечное сечение каналов может быть круглым или прямоугольным. Центры каналов на боковых поверхностях анода располагают по линиям 8, образующим угол а — 30 с гранями. Прп перфорации анода в двух или трех взаимно перпендикулярных плоскостях угол выбирают равным 0 .

5 При диаметрах круглых каналов, равных

50 нк, ширине перемычек между каналами, равной диаметру каналов, и перфорации анода в трех плоскостях, может быть достигнуто

78-кратное увеличение активной поверхности

10 анода. Наличие сквозных пор уменьшает также эквивалентное сопротивление электролита конденсатора.

Перфорация анода может быть произведена одним из известных способов, например элект15 роискровым.

20 Способ изготовления объемно-пористых анодов оксидных, например электролитических, конденсаторов, основанный на создании пор в материале анода. отличающийся тем, что, с целью увеличения активной поверхности ано25 да, его изготовляют из монолитного материала, придавая ему форму куба нли napaëëåëåпппеда, и перфорируют в одной, двух или трех взаимно перпендикулярных плоскостях, ооразуя систему сквозных каналов круглого, квад30 ратного или прямоугольного сечения, распо179385

Составитель Ю. Козлов

Текред Л. К. Ткаченко Корректоры: О. Б. Тюрина и Е. Д, Курдюмова

Редактор Н. С. Коган

Заказ 709/3 Тираж 1550 Формат бум. 60)(90 /з Объем 0,13 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, д. 2 лагая центры каналов на боковых поверхностях анода по линиям, образующим угол в

30 с гранями при расположении каналов в одном направлении и угол в 0 при расположении каналов в двух или трех направлениях.
