ФЛАНГОВЫЙ ПОЛУАВТОМАТ ДЛЯ СВАРКИ ПЛАВЯЩИМСЯ

ЭЛЕКТРОДОМ В СРЕДЕ УГЛЕКИСЛОГО ГАЗА

Известен автомат переменного тока, работающий со сварочными генераторами, имеющими круто- и пологопадающие внешние характеристики. В этом автомате также осуществлен принцип плавной регулировки скорости подачи присадочной проволоки, в зависимости от напряжения на дуге.

Известен также полуавтомат для электродуговой сварки в углекислом газе, в комплект которого входят источник постоянного тока с жесткой вольт-амперной характеристикой, держатель со сварочным шлангом, переносный механизм подачи присадочной проволоки, баллон с углекислым газом, газовый редуктор, влагоотделитель и электроподогреватель газа.

В описываемом полуавтомате для сварки плавящимся электродом в среде углекислого газа в схему питания дуги подключены якорные цепи двигателя подачи проволоки и дополнительного генератора.

Этим обеспечивается высокая чувствительность системы автоматического регулирования в условиях использования источников тока с крутопадаюшей, с нежесткой и пологопадающей характеристиками.

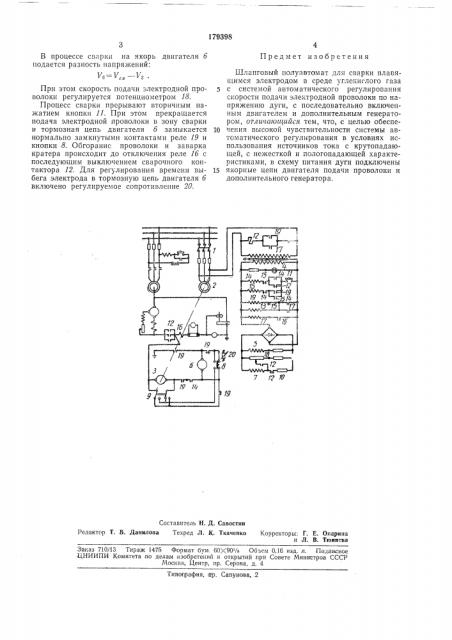

Схема описываемого полуавтомата приведена на прилагаемом чертеже.

Полуавтомат работает следующим образом.

Пакетным выключателем 1 запускается мотор-генератор, состоящий из приводного асинхронного двигателя 2 и дополнительного генератора 3; одновременно загорается сигнальная лампа 4 и подается напряжение на обмотку 5 возбуждения двигателя 6 подачи электродной проволски и обмотку 7 возбуждения дополнительного генератора 3.

На заправочных скоростях привод работает по системе генератор — двигатель. Нажатием

lO кнопки 8, расположенной на подающем механизме полуавтомата, включается двигатель 6.

Реверсирование двигателя производится переключением тумблера 9, расположенного также на подающем механизме. Заправочная ско15 рость двигателя 6 постоянна и определяется величиной сопротивления 10.

Нажатием кнопки 11 горелки включаются контактор 12 и электромагнитный клапан 13.

20 При этом на горелку подается напряжение и углекислый газ, а привод подготовляется к работе по системе встречного включения с помощью реле 14 н 15.

25 При касании конца электрода о свариваемое изделие включается реле 16 тока, которое своими контактами включает двигатель 6 подачи электродной проволоки и реле 17. После возбуждения сварочной дуги кнопка 11 горел30 ки отпускается.

179398

Предмет изобретения

Составитель Н. Д. Савостин

Редактср Т..В. Данилова Техред Л. К. Ткаченко

Корректоры; Г. Е. Опарина и Л. В. Тюняева

Заказ 710/13 Тираж 1475 Формат бум. 60+90 /8 Объем 0,16 изд. л. Подписное

Е(НИИПИ Комитета по делам .изобретений и открытий при Совете Министров СССР

Москва„Центр, пр. Серова, д. 4

Типография, пр, Сапунова, 2

В процессе сварки па якорь двигателя 6 подается разность напряжений:

1/6=- V„— 1 а .

При этом скорость подачи электродной проволоки регулируется потенциометром 18.

Процесс сварки прерывают вторичным нажатием кнопки 11. При этом прекращается подача электродной проволоки в зону сварки и тормозная цепь двигателя 6 замыкается нормально замкнутыми контактами реле 19 и кнопки 8. Обгоранис проволоки и заварка кратера происходит до отключения реле 16 с последующим выключением сварочного контактора 12. Для регулирования времени выбега электрода в тормозную цепь двигателя 6 включено регулируемое сопротивление 20.

Шланговый полуавтомат для сварки плавящимся электродом в среде углекислого газа с системой автоматического регулирования скорости подачи электродной проволоки по напряжению дуги, с последовательно включен ым двигателем и дополнительным генератором, отличающийся тем, что, с целью обеспе10 чения высокой чувствительности системы автоматического регулирования в условиях использования источников тока с крутопадающей, с нежесткой и пологопадающей характеристиками, в схему питания дуги подключены

15 якорные цепи двигателя подачи проволоки и дополнительного генератора.
