Фундаментная плита

Фундаментная плита

Иллюстрации

Показать все

Реферат



Сущность изобретения: в фундаментной плите здания, сооружения, включающей блоки, сопряженные между собой посредством шпоночных связей, блоки выполнены в виде сборных расположенных друг относительно друга с зазором, заполненным твердеющим материалом на безусадочном цементе, предварительно-напряженных, ориентированных в одном направлении в плане балок, длина которых соответствует длине плиты в этом направлении. Причем обращенные друг к другу боковые грани балок снабжены изолирующим покрытием и образуют неармированные шпоночные связи . 3 ил.

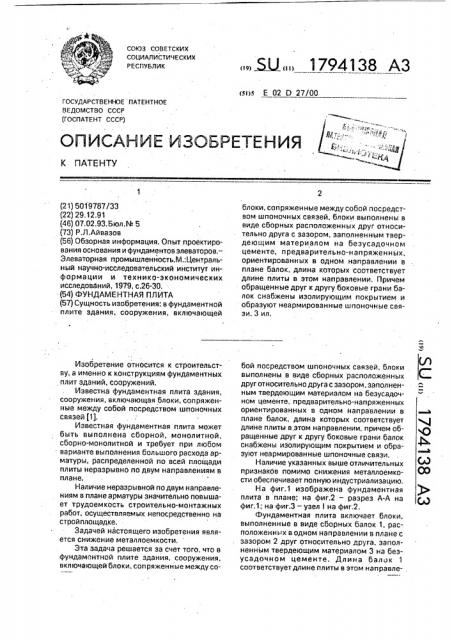

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

>s Е 02 D 27/00

К ПАТЕНТУ

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) (21) 5019787/33 (22) 29.12.91 (46) 07.02.93.Бюл,М 5 (73) P.Л,Айвазов (56) Обзорная информация. Опыт проектирования основания и фундаментов элеваторов.—

Элеваторная промышленность. M ..Öåíòðàëüный научно-исследовательский институт информации и технико-экономических исследований, 1979, с.26-30, (54) ФУНДАМЕНТНАЯ ПЛИТА (57) Сущность изобретения: в фундаментной плите здания, сооружения, включающей

Изобретение относится к строительству, а именно к конструкциям фундаментных плит зданий, сооружений, Известна фундаментная плита здания, сооружения, включающая блоки, сопряженные между собой посредством шпоночных связей (1j.

Известная фундаментная плита может быть выполнена сборной, монолитной, сборно-монолитной и требует при любом варианте выполнения большого расхода арматуры, распределенной по всей площади плиты неразрывно по двум направлениям в плане.

Наличие неразрывной по двум направлениям в плане арматуры значительно повышает трудоемкость строительно-монтажных работ, осуществляемых непосредственно на стройплощадке.

Задачей настоящего изобретения является снижение металлоемкости.

Эта задача решается за счет того, что в фундаментной плите здания, сооружения, включающей блоки, сопряженные между со„„5U 1794138 А3 блоки, сопряженные между собой посредством шпоночных связей, блоки выполнены в виде сборных расположенных друг относительно друга с зазором, заполненным твердеющим материалом на безусадочном цементе, предварительно-напряженных, ориентированных в одном направлении в плане балок, длина которых соответствует длине плиты в этом направлении. Причем обращенные друг к другу боковые грани балок снабжены изолирующим покрытием и образуют неармированные шпоночные связи. 3 ил. бой посредством шпоночных связей, блоки выполнены в виде сборных расположенных друг относительно друга с зазором, заполненным твердеющим материалом на безусадочном цементе, предварительно-напряженных ориентированных в одном направлении в плане балок, длина которых соответствует длине плиты в,этом направлении, причем обращенные друг к другу боковые грани балок снабжены изолирующим покрытием и образуют неармированные шпоночные связи.

Наличие указанных выше отличительных признаков помимо снижения металлоемкости обеспечивает полную индустриализацию.

На фиг.1 изображена фундаментная плита в плане; на фиг.2 — разрез А-А на фиг.1; на фиг.3 — узел I на фиг.2.

Фундаментная плита включает блоки, выполненные в виде сборных балок 1, расположеннь х в одном направлении в плане с зазором 2 друг относительно друга. заполненным твердеющим материалом 3 на безусадочном цементе. Длина балок 1 соответствует длине плиты в этом направле1794138

15 нии. Обращенные друг к другу боковые грани 4 балок 1 снабжены изолирующим покрытием (на чертежах не показано), например, из битумной мастики, нанесенной в один слой. 5

Изолирующее покрытие препятствует сцеплению балок 1 с материалом 3 заполнения зазора 2. Боковые грани 4 балок 1 образуют после замоноличивания зазоров неармированные шпоночные связи 5 между 10 балками, которых обеспечивают взаимодействие балок в фундаменте.

Формула изобретения

Фундаментная плита здания, сооружения, включающая блоки, сопряженные между собой посредством шпоночных связей, о т л ич а ю щ а я с я тем, что блоки выполнены в виде сборных расположенных друг относительно друга с зазором, заполненным твердеющим материалом на безусадочном цементе, предОтсутствие сцепления между балками за счет изолирующего покрытия при наличии их взаимодействия обеспечивает пространственную работу фундамента в условиях одноосного (по направлению балок) изгиба его элементов. Последнее требует лишь одноосного армирования плиты, ориентированного направлением балок 1, что обуславливает зкономические преимущества заявленной конструкции, прежде всего, по количеству расходуемой арматуры. варительно напряженных ориентированных в одном направлении в плане балок, длина которых соответствует длине плиты в этом направлении, причем обращенные друг к другу боковые грани балок снабжены изолирующим покрытием и образуют неармированные шпоночные связи.

1794138

Ф.иг. 3

Составитель P.ÀéBàçîâ

Техред М.Моргентал . Корректор, A.ÃóHüKo

Редактор

Производственно-издательский комбинат "Патент", r. Ужгород, ул,Гагарина, 101. Заказ 527 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
