Режущий орган погрузочно-разгрузочной машины

Режущий орган погрузочно-разгрузочной машины

Иллюстрации

Показать все

Реферат



Использование: изобретение относится к машинам для погрузки и разгрузки мелкокусковых и сыпучих материалов и может быть использовано в различных отраслях промышленности, связанных с выполнением погрузочно-разгрузочных работ. Сущность изобретения: на приводном валу установлен винтовой шнек с зазором 3-5 мм, выполненный в виде полосы упругого материала, один конец которого жестко закреплен на приводном валу, а другой снабжен направляющим кольцом, установленным с возможностью свободного перемещения вдоль оси приводного вала. На гребне винта установлены режущие и скалывающие зубья с твердосплавными пластинами, которые могут иметь различные углы резания.3 з.п. ф-лы, 2 ил.

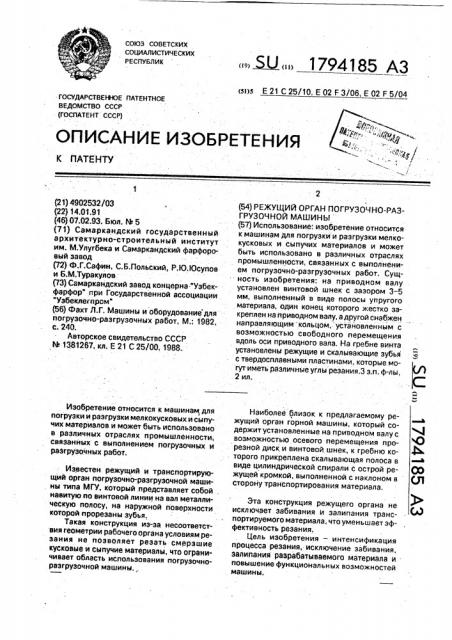

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (!9) ()1) ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ я Р у " В г и

@ я 1

К ПАТЕНТУ г н г»

I» и (21) 4902532/03 (22) 14.01.91 (46) 07.02.93. Бюл. ЬЬ 5 (71) Самаркандский государственный а рхитектурно-строительный и нститут им. M.Óëóãáåêà и Самаркандский фарфоровый завод

{72) Ф.Г.Сафин, С.Б.Польский, Р,Ю,Юсупов и Б.М.Туракулов.

P3) Самаркандский завод концерна."Уэбекфарфор" при Государственной ассоциации

"Узбеклегпрам" (56) Фахт Л.Г. Машины и оборудование для погрузочно-разгрузочных работ, M.: 1982, с. 240.

Авторское свидетельство СССР

М 1381267, кл. Е 21 С 25/00, 1988..

Изобретение относится к машинам, для погрузки и разгрузки мелкокусковых и сыпучих материалов и может быть использовано в различных отраслях промышленности; связанных с выполнением погрузочных и разгрузочных работ, Известен. режущий и транспортирующий орган погрузочно-разгрузочной машины типа МГУ, который представляет собой навитую по винтовой линии на вал металлическую полосу, на наружной поверхности которой прорезаны зубья, Такая конструкция из-за несоответствия геометрии рабочего органа условиям резания не позволяет резать смерзшие кусковые и сыпучие материалы, что ограничивает область использования погрузочноразгрузочной машины., (si)s Е 21 С 25/10, Е 02 F 3/06, Е 02 F 5/04 (54) РЕЖУЩИЙ ОРГАН ПОГРУЗОЧНО-РАЗГРУЗОЧНОЙ МАШИНЫ (57) Использование: изобретение относится к машинам для погрузки и разгрузки мелкокусковых и сыпучих материалов и может быть использовано в различных отраслях промышленности, связанных с выполнением погрузочно-разгрузочных работ. Сущность изобретения: на приводном валу установлен винтовой шнек с зазором 3 — 5 мм, выполненный в виде полосы упругого материала, один конец которого жестко закреплен на приводном валу, а другой снабжен направляющим кольцом, установлейным с возможностью свободного перемещения вдоль оси приводного вала, На гребне винта установлены режущие и скалывающие зубья с твердосплавными пластинами, которые могут иметь различные углы резания.3 з.п. ф-лы, 2 ил.

Наиболее лизок к предлагаемому режущий орган горной машины, который содержит установленные на приводном валу с возможностью осевого перемещения про- О резной диск и винтовой шнек, к гребню ко- Ь торого прикреплена скалывающая полоса в виде цилиндрической спирали с острой ре- Q(j жущей кромкой, выполненной с наклоном в (Я сторону транспортирования материала, Эта конструкция режущего органа не исключает забивания и залипания транспортируемого материала, что уменьшает эффективность резания, Цель изобретения — интенсификация процесса резания, исключение забивания, залипания разрабатываемого материала и повышение функциональных возможностей машины.

1794185

Поставленная цель достигается тем, что на приводном валу установлен винтовой шнек, на гребне которого, в свою очередь, установлены режущие и скалывающие зубья с твердосплавными пластинами.

Шнек выполнен в виде полосы упругого материала, один конец которого жестко закреплен на приводном валу, а другой снабжен направляющим кольцом,. установленным с возможностью свободного перемещения вдоль оси приводного вала, Зубья выполнены в виде резцов с прямоугольными наконечниками и чередующихся с ними скалывающих зубьев с коническими наконечниками.

Ввиду возникновения упругих деформаций винтовой шнек установлен на приводном валу с зазором 3-5 мм;

Для достижения различных углов резания и скалывания материала зубья устанавливаются в одно из трех положений продольного выреза полосы шнека.

На фиг. 1 показана конструктивная схема режущего органа погрузочно-разгрузочной машины; на фиг, 2 — вид А на фиг. 1.

На приводном валу 1 установлен винтовой шнек 2, представляющий собой полосу из упругого материала. один конец которого жестко закреплен на приводном валу, адругой не закреплен и может свободно перемещаться вдоль оси вала в пределах величины упругой деформации шнека. Режущие 3 и скалывающие зубья 4, армированные прямоугольными и конусными твердосплавными пластинками, имеют пазы для установки на гребень шнека и отверстия для закрепления болтами 5;

Различные значения угла резания и скалывания достигаются тем, что закрепление

Формула изобретения

1, Режущий орган погрузочно-разгрузочной машины. включающий. установленный на приводном валу винтовой шнек, к гребню которого прикреплены режущие и скалывающие зубья с твердосплавными пластинками, отличающийся тем, что, с целью повышения эффективности разрыхления и повышения функциональных воэможностей машины, винтовой шнек выполнен в виде полосы упругого материала, один конец которого жестко закреплен на приводном валу. а другой снабжен направляющим кольцом, установленным .с резцов производится в одно иэ трех положений профильного выреза полосы шнека.

Свободный конец винтового шнека закреплен на кольце 6, имеющем возможность перемещения вдоль оси вала и играющем роль направляющей, Режущий орган работает следующим образом. При вращении вала 1 и движении подачи погрузочно-разгрузочной машины

10 зубья 5 режут материал, который перемещается винтовым шнеком. Забивание и залипание транспортируемого материала исключается тем, что при резании материала возникают упругие деформации винтово15 го шнека как в осевом, так и в радиальном направлении так как между внутренней поверхностью винтового шнека и поверхностью вала имеется зазор 3 — 5 мм, При колебаниях величин усилий резания вслед20 ствие неоднородности разрабатываемого материала и различной степени сцепления смерзшихся частиц происходят радиальные и осевые колебания резцов, что приводит к виброрезанию и интенсификации процесса

25 резания.

Создаются наряду со статическим частично и вынужденные динамические колебания зубьев, что вызывает образование зон разрушения в обрабатываемом массиве

30 материала, приводящее к повышению интенсйвности процесса разработки прочного материала.

Кроме того, наличие вибраций на рабочем органе предотвращает налипание на

35 него частиц разрабатываемого материала.

Таким образом, предлагаемая конструкция режущего органа погрузочно-разгрузочной машины повышает эффективность резания и,расширяет функциональные воэ40 можности машин. возможностью свободного перемещения вдоль оси приводного вала.

2. Режущий орган по и. 1, о т л и ч а ю шийся тем, что зубья выполнены в виде резцов с прямоугольной формой наконечников и чередующихся с ними скалывающих зубьев с конической Формой наконечников, 3. Режущий орган по и. 1, о т л и ч а юшийся тем; что винтовой шнек установлен на приводном валу с зазором 3-5 мм. . 4. Режущий орган по пп. 1 и 2, о тл ич а ю шийся тем, что для достижения различных углов резания и скалывания, зубья установлены в одно из трех положений продольного выреза полосы шнека..1 794185

Составитель Ф,Сафин
