Реферат



Сущность изобретения: тарельчатый запорный орган со штоком нагружен пружиной в сторону седла. В осевой расточке поршня размещены пружины и шток запорного органа. Диаметр органа равен диаметру поршня, Фиксатор размещен в корпусе с возможностью взаимодействия с обращенной к поршню торцевой поверхностью запорного органа, контактирующего с седлом , 1 ил.

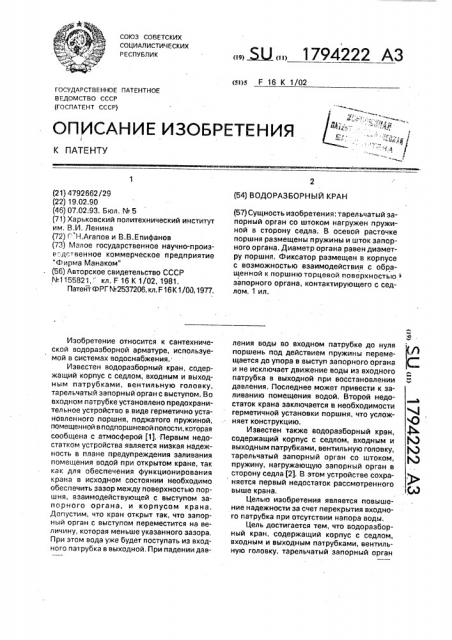

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 F 16 К 1/02

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

В ЕДОМ СТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ (54) ВОДОРАЗБОРНЫЙ КРАН (21) 4792662/29 (22) 19.02.90 (46) 07,02;93. Бюл, M 5 (71) Харьковский политехнический институт им. В.И, Ленина (72) Г.Н.Агапов и В,В.Епифанов (73) 1Лалое государственное научно-произв-.:дственное коммерческое предприятие

"Фирма Манаком" (56) Авторское свидетельство СССР

¹1155821," .кл. F 16 К 1/02, 1981, Патейт ФРГМг2537206, кл. F16K1/00,1977, Изобретение относится к сантехнической водоразборной арматуре, используемой в системах водоснабжения..

Известен водоразборный кран, содержащий корпус с седлом, входным и выходным патрубками, вентильную головку, тарельчатый эапорный орган с выступом, Во входном патрубке установлено предохранительное устройство в виде герметично установленного поршня, поджатого пружиной, помещенной в подпоршневой полости, которая сообщена с атмосферой (1). Первым недостатком устройства является низкая надежность в плане предупреждения заливания помещения водой при открытом кране, так как для обеспечения функционирования крана в исходном состоянии необходимо обеспечить зазор между поверхностью поршня, взаимодействующей с выступом запорного органа, и корпусом крана.

Допустим, что кран открыт так, что запорный орган с выступом переместится на величину, которая меньше указанного зазора.

При этом вода уже будет поступать из входного патрубка в выходной. При падении дав,, Ы „1794222 АЗ (57) Сущность изобретения: тарельчатый запорный орган со штоком нагружен пружиной в сторону седла. В осевой расточке поршня размещены пружины и шток запорного органа. Диаметр органа равен диаметру поршня. Фиксатор размещен в корпусе с воэможностью взаимодействия с обращенной к поршню торцевой поверхностью запорного органа, контактирующего с седлом, l ил. ления воды во входном патрубке до нуля поршень под действием пружины перемещается до упора в выступ запорного органа и не исключает движение воды из входного патрубка в выходной при восстановлении давления, Последнее может привести к заливанию помещения водой. Второй недостаток крана заключается в необходимости герметичной установки поршня, что усложняет конструкцию, Известен также водоразборный кран, Ф содержащий корпус с седлом, входным и К) выходным патрубками, вентильную головку, тарельчатый эапорный орган со штоком, пружину, нагружающую эапорный орган в сторону седла (2). В этом устройстве сохраняется первый недостаток рассмотренного выше крана, (д

Целью изобретения является повышение надежности эа счет перекрытия входного патрубка при отсутствии напора воды.

Цель достигается тем, что водоразборный кран, содержащий корпус с седлом, входным и выходным патрубками, вентильную головку, тарельчатый запорный орган

1794222 со штоком, пружину, нагружающую запорный орган в сторону седла, согласно изобретению он снабжен подпружиненным фиксатором и взаимодействующим с вентильной головкой поршнем с осевой расточкой, в которой размещена пружина и шток . запорного органа, причем диаметр запорного органа равен диаметру поршня, а фиксатор размещен в корпусе с возможностью взаимодействия с обращенной к поршню торцевой поверхностью запорного органа, контактирующего с седлом.

На чертеже изображен водоразборный кран. Он содержит корпус 1 с седлом 2, входным 3 и выходным 4 патрубками, вентильную головку 5, тарельчатый запорный орган 6 со штоком 7, пружину 8, нагружающую эапорный орган 6 в сторону седла 2;

Кран снабжен подпружиненным (пружиной

9) фиксатором 10 и взаимодействующим с 20 вентильной головкой 5 поршнем 11 с осевой расточкой 12, в которой размещена пружина 8 и шток 7. запорного органа 6, причем диаметр запорного органа 6 равен диаметру поршня 11, а фиксатор 10 размещен в кор- 25 пусе 1 с возможностью взаимодействия с обращенной к поршню 11 торцевой поверхностью запорного органа 6, контактирующего с седлом 2.

Водоразборный кран работает следующим образом.

В исходном состоянии кран закрыт, . поршень 11 прижимает запорный кран 6 к седлу 2 и пружина 8 сжата. При этом фикса- 35

40 ствующим с вентильной головкой поршнем с осевой расточкой, в которой размещены пружина и шток запорного органа, причем диаметр запорного органа равен диаметру поршня, а фиксатор размещен в корпусе с

45 возможностью взаимодействия с обращенной к поршню торцевой поверхностью запорного органа, контактирующего с седлом.

Формула изобретения

Водоразборный кран, содержащий корпус с седлом, входным и выходным патрубками, вентильную головку, тарельчатый запорный орган со штоком, пружину, нагру. жающую эапорный орган в сторону седла, отличающийся тем, что он снабжен подпружиненным фиксатором и взаимодейтор 10 утоплен, так как упирается в боковую поверхность поршня 11, а пружина 9 также сжата. При вращении вентильной головки 5 поднимается поршень 11, под воздействием давления воды во входном патрубке 3 вместе с ним поднимается и запорный орган

6, боковой поверхностью взаимодействующий с фиксатором 10, который по-прежнему утоплен. Вследствие разности давлений вода свободно поступает в выходной патрубок 4.

При открытом кране и падении давления воды до минимально допустимого уровня, запорный орган 6 со штоком 7 под воздействием сжатой пружины 8 прижимается к седлу 2. Фиксатор 10 благодаря сжатой пружине 9 перемещается в осевом направлении и, взаимодействуя с обращенной к поршню 11 торцевой поверхностью запорного органа 6, фиксирует последний, т.е. исключает перемещение.его при восстановлении давления во входном патрубке 3, в результате чего движение воды из патрубка

3 в патрубок 4 исключается. Для того, чтобы после восстановления давления движение воды через кран восстановилось, необходимо привести кран в исходное состояние(при этом боковая поверхность поршня 11 вновь утопит фиксатор 10), после чего открыть его.

Параметры пружины 8 выбираются исходя из минимально допустимого уровня давления воды во входном патрубке. Параметры пружины 9 выбираются так, чтобы при открытом кране исключить перемещение запорного органа 6 при восстановлении давления воды во входном патрубке.
