Изобретение относится к сельскохозяйственному машиностроению, преимущественно в льноуборочных машинах. Секционный теребильный аппарат льноуборочной машины содержит две пары теребильных ремней 1. 2, установленных на ведущих 3 и ведомых 4 шкивах. На смежном валу 6 одной из пар установлена пара дополнительных шкивов 7 с обеих сторон ведущего шкива 3 теребильных ремней 1, 2. При этом каждый дополнительный ведущий шкив 7 связан с направляющим диском 5 ведущего бала посредством ленты 8. Причем лента 8 контактирует с лентой 9 поперечного транспортера. 1 з.п. ф-лы, 5 ил.

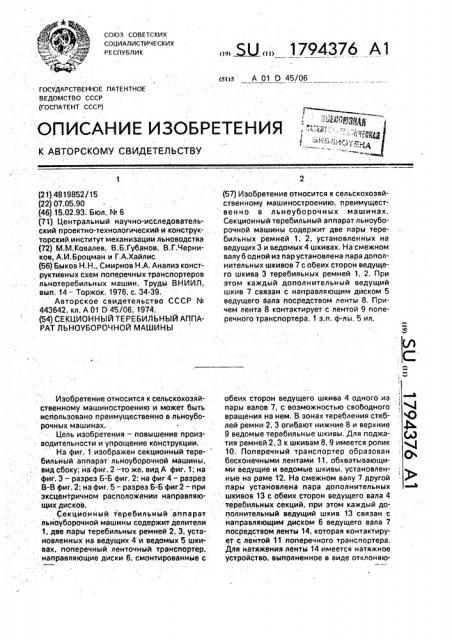

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s А 01 О 45/06

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4819852/15 (22) 07,05.90 (46) 15,02.93. Бюл, N. 6 (71) Центральный научно-исследовательский проектно-технологический и конструкторский институт механизации льноводства (72) М.M.Êîâànåâ, В.Б.Губанов, B.Ã.×åðíèков, А.И.Броцман и Г.А.Хайлис (56) Быков Н,Н., Смирнов Н.А. Анализ конструктивных схем поперечных транспортеров льнотеребильных машин, Труды ВНИИЛ, . вып, 14 - Торжок, 1976. с. 34-39.

Авторское свидетельство СССР М

443642, кл. А 01 D 45/06, 1974., (54) СЕКЦИОННЫЙ ТЕРЕБИЛЬНЫЙ АППАРАТ ЛЬНОУБОРОЧНОЙ МАШИНЫ

Изобретение относится к сельскохозяйственному машиностроению и может быть использовано преимущественно в льноубо рочных машинах.

Цель изобретения — повышение производительности и упрощение конструкции.

На фиг. 1 изображен секционный теребильный аппарат льноуборочной машины, вид сбоку; на фиг. 2 -то же, вид А фиг. 1; на фиг. 3 — разрез Б-Б фиг. 2; на фиг 4 — разрез

В-В фиг. 2; на фиг..5- разрез Б-Б фиг 2- при эксцентричном расположении направляющих дисков.

Секционный теребильный аппарат льноуборочной машины содержит делители

1, две пары теребильных ремней 2, 3, установленных на ведущих 4 и ведомых 5 шкивах, поперечный ленточный транспортер, направляющие диски 6, смонтированные с

„„. рЦ „„1794376 А1 (57) Изобретение относится к сельскохозяйственному машиностроению, преимущественно в льноуборочных машинах.

Секционный теребильный аппарат льноуборочной машины содержит две пары теребильных ремней 1, 2, установленных на ведущих 3 и ведомых 4 шкивах. На смежном валу 6 одной из пар установлена пара дополнительных шкивов 7 с обеих сторон ведущего шкива 3 теребильных ремней 1, 2. При этом каждый дополнительный ведущий шкив 7 связан с направляющим диском 5 ведущего вала посредством ленты 8. Причем лента 8 контактирует с лентой 9 поперечного транспортера. 1 з.п. ф-лы, 5 ил. обеих сторон ведущего шкива 4. одного из пары валов 7, с возможностью свободного 1 4 вращения на нем, В зонах теребления стеб- . „} лей ремни 2, 3 огибают нижние 8 и верхние ф

9 ведомые теребильные шкивы. Для поджа- () тия ремней 2, 3 к шкивам 8, 9 имеется ролик

10. Поперечный транспортер образован О бесконечными лентами 11, обхватывающими ведущие и ведомые шкивы, установленные на раме 12. На смежном валу 7 другой парй установлена пара дополнительных шкйвов 13 с обеих сторон ведущего вала 4 теребильных секций, при этом каждый дополнительный ведущий шкив 13 связан с направляющим диском 6 ведущего sana 7 посредством ленты 14, которая контактирует с лентой 11 поперечного транспортера.

Для натяжения ленты 14 имеется натяжное устройство, выполненное в виде отклоняю1794376 щего ролика 15, ось которого установлена в продольном пазу кронштейна 16. Гайка 17 служит для фиксации оси отклоняющего ролика 15.

Для отвода стеблей к последующим ра. бочим органам льноуборочной машины име.ются плющильные вальцы — нижний 18 и верхний 19. Нижний плющильный валец 18 установлен соосно с ведущим шкивом 4 и является приводным для верхнего плющильного вальца 19, который также может иметь и привод, для сообщения ему принудительного вращения. Опоры верхнегО плющильного вальца 19 установлены на раме 20 и подпружинены, Все узлы льноуборочной машины смонтированы на картере 21, в котором размещены механизмы привода рабочих органов, Картер опирается на колесный ход 22., Направляющие диски 6 относительно .ведущего шкива 4 могут быть смонтированы в двух вариантах: эксцентрично ему или соосно с ним, т,е, на общем с ведущим шкивом

4 валу 7, В последнем варианте диаметры.

- наружных поверхностей дисков 6 и шкива 4 равны друг другу.

При эксцентричном размещении направляющих дисков 4 относительно шкива

4 устройство имеет эксцентрики 23, установленные на валу 7 с.зазором. Эксцентрик

23 внутреннего диска 6 посредством кронштейна 24 жестко закреплен на опорной трубе 25, а эксцентрик 23 наружного диска

6 посредством кронштейна 26 также жестко крепится к раме теребильного аппарата (на схеме соединение с рамой не показано).

Работает льноуборочная машина следующим образом.

При движении агрегата по полю делители 1 разделяют стеблестой льна на полоски и подводят растения в устья теребильных ручьев. Далее растения льна эажимаются соответственно между ремнями 2, 3 и ведоФормула изобретения

1. Секционный теребильный аппарат льноуборочной машины, содержащий две пары теребильных ремней, установленных на ведущих и ведомых шкивах, поперечный ленточный транспортер, направляющие диски, смонтированные с обеих сторон ведущего шкива одной из пары валой. о т л и ч а юшийся тем, что, с целью повышения производительности, на смежном валу другой пэры установлена лара дополнительных мыми теребильными шкивами 8, 9 выдергиваются йз почвы и поступают в зажим непосредственно между ремнями 2, 3, которыми выбрасываются в поперечный

5 транспортер. Вытеребленные .стебли льна захватываются лентами 11, 14 и транспортируются ими к плющильным вальцам 18, 19, При этом осуществляется принудительное транспортирование ленты

"0 стеблей в зажиме между рабочими ветвями лент 11, 14. Так как направляющие диски 6 установлены эксцентрично относительно ведущего шкива 4 то встречйое вращение шкива 4 не препятствует перемещению лен"5 ты стеблей к плющильным вальцам 18, 19, Ленты стеблей из транспортирующих ручьев надежно захватываются плющильными вальцами 18, 19 и выбрасываются к последующим рабочим органам льноуборочной

20 машины, что повышает ее производительность.

При соосной установке дисков 6 со шкивом 4, значительно упрощающей конструкцию, технологичский процесс

25 осуществляется также надежно, так как диаметры дисков 6 и шкива 4 равные, то в этом варианте будет иметь место лишь незначительное скольжение ремней по стеблям на встречных участках, на малых участках кон30 такта, не влияющие на технологический процесс, Усилие поджима верхнего плющильного вальца 19 к нижнему 18 осуществляется подбором пружин. Натяжение ленты 14 осу35 ществляется перемещением оси отклоняющего ролика 15 по продольному пазу кронштейна 16 с фиксацией оси в новом положении гайкой 17.

Натяжение ленты 11 осуществляется

40 обычным способом — перемещение ведомого шкива по направляющим с последующей . фиксацией (не показано). шкивов с обеих сторон ведущего шкива теребильных ремней, при этом каждый дополнительный ведущий шкив связан с направляющим диском ведущего вала посредством ленты, которая контактирует с лентой поперечного транспортера.

2. Аппарат по.п. 1, отличающийся тем, что, с целью упрощения конструкции, направляющие фиски установлены с воэможностью свободного вращения, а их диаметр равен диаметру ведущего шкива, 1794376

Фиг. Z

1794376

1794376
