Устройство для раздачи концентрированных кормов при привязном содержании животных

Устройство для раздачи концентрированных кормов при привязном содержании животных

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для раздачи концентрированных кормов при привязном содержании животных. Устройство содержит загрузочный бункер 5 кормопровод 1 с выгрузными окнами 2. Внутри кормопровода 1 размещен снабженный реверсивным приводом шайбовый транспортер 3, на котором закреплены толкатели 4, взаимодействующие посредством механизма привода заслонок 21 с тягой 10, установленной параллельно кормопроводу 1 с возможностью возвратно-поступательного перемещения. Реверсивный привод выполнен в-виде толкающего диска 7 с радиальными зацепами 8, взаимодействующими с шайбами транспортера 3. Механизмы привода заслонок 21 выгрузочных окон снабжены П-образными рычагами 22 и выполнены в виде муфт с пружинами сжатия, закрепленных на тягах 10, втулки установлены в кормопроводе. Рычаги 22 взаимодействуют с пружиной и крайними шайбами. Тяги 10 имеют упоры для взаимодействия с П-образными рычагами 22, закрепленные с возможностью продольного перемещения вдоль тяги. 6 ил. ел с

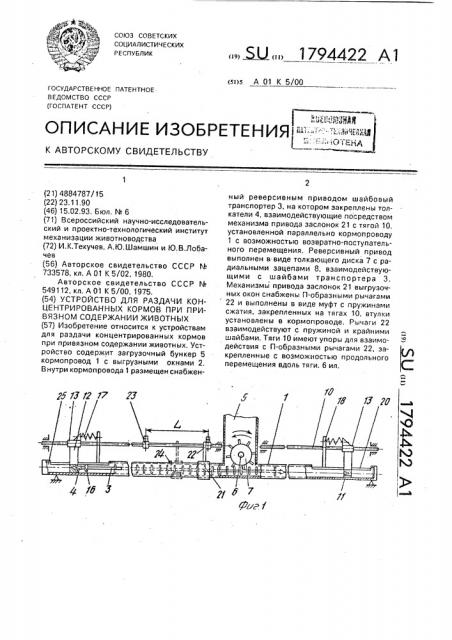

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 А 01 К 5/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ.

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

10 (21) 4884787/15 (22) 23.11,90 (46) 15,02.93, Бюл. М 6 (71) Всероссийский научно-исследовательский и проектно-технологический институт механизации животноводства (72) И,К.Текучев, А.Ю,Шамшин и Ю,В.Лобачев (56) Авторское свидетельство СССР N

733578, кл, А 01 К 5/02, 1980.

Авторское свидетельство СССР Рв

549112, кл. А 01 К 5/00, 1975. (54) УСТРОЙСТВО ДЛЯ РАЗДАЧИ КОНЦЕНТРИРОВАННЫХ КОРМОВ ПРИ ПРИВЯЗНОМ СОДЕРЖАНИИ ЖИВОТНЫХ (57) Изобретение относится к устройствам для раздачи концентрированных кормов при привязном содержании животных. Устройство содержит загрузочный бункер 5 кормопровод 1 с выгрузными окнами 2.

Внутри кормопровода 1 размещен снабжен.. Ы 1794422 А1 ный реверсивным приводом шайбовый транспортер 3, на котором закреплены толкатели 4, взаимодействующие посредством механизма привода заслонок 21 с тягой 10, установленной параллельно кормопроводу

1 с возможностью возвратно-поступательного перемещения. Реверсивный привод выполнен в-виде толкающего диска 7 с радиальными зацепами 8, взаимодействующими с шайбами транспортера 3, Механизмы привода заслонок 21 выгрузочных окон снабжены П-образными рычагами

22 и выполнены в виде муфт с пружинами сжатия, закрепленных на тягах 10, втулки установлены в кормопроводе. Рычаги 22 взаимодействуют с пружиной и крайними шайбами. Тяги 10 имеют упоры для взаимодействия с П-образными рычагами 22, закрепленные с возможностью продольного перемещения вдоль тяги. 6 ил.

1794422

Изобретение относится к устройствам для раздачи кормов на животноводческих фермах, в частности, для нормированной раздачи комбикормов в индивидуальные кормушки животным при привязном их содержании.

Известно устройство для раздачи кормов, включающее бункер и кормопривод с выгрузными окнами, внутри которого с воэможностью возвратно-поступательного перемещения от реверсивного привода установлен штанго-шайбовый транспортер, заслонки для перекрытия выгрузных окон, посредством жесткой тяги и механизма для ее перемещения, связанные с реверсивным приводом и средство регулирования выдаваемой дозы корма, Недостатком устройства является высокая материалоемкость и неудобство его обслуживания.

Цель изобретения — снижение материалоемкости и улучшение условий обслуживания устройства.

На фиг,1 изображен общий вид устройства; на фиг.2 — кормопровод с механизмом привода заслонок; на фиг.3 — кормопровод с тягой и ограничителями для регулирования доз; на фиг.4 — то же, вид спереди, на фиг.5 — реверсивный привод; на фиг.6 — то же, вид спереди.

Устройство для раздачи концентрированных кормов состоит из кормопровода 1 с выгруэными окнами 2, внутри которого помещен штанго-шайбовый транспортер 3 с толкателями 4 на его концах, Загрузочный бункер 5 установлен в средней части кормопровода, а в нижней части бункера помещен реверсивный привод транспортера, выполненный в виде установленного на приводном валу 6 диска 7 с радиальными зацепами 8, которые взаимодействуют с шайбами 9 -транспортера.

Параллельно кормопроводу размещена жесткая тяга 10 и механизм для ее перемещения, установленный в каждом торцевом участке кормопровода и выполненный в виде ползуна 11, жестко соединенного с тягой

10 посредством пластины 12 и муфты 13.

Тяга 10 снабжена двуплечим рычагом 14, шарнирно установленным на ней с возможностью взаимодействия одним из своих плечей 15 с концевой шайбой 16 транспортера и упругим предохранительным элементом 17, закрепленного на ползуне с возмо>кностью взаимодействия с другим плечом 18 рычага 14. Толкатели 4 имеют . форму конуса, а полэун 11 — конусообраз.-ную выемку 19. На концах кормопровода выполнены пазы 20 для перемещения пластин 12. Для перекрытия выгрузных окон 2

25 на кормопроводе установлены заслонки 21, которые выполнены в виде отрезков труб с жестко закрепленными к ним рычагами 22 для перемещения заслонок 21. На тяге 10 закреплены ограничители 23, а на кормопроводе — фиксаторы 24, посредством которых регулируется выдача необходимой дозы корма. На концах кормопровода имеются заглушки 25 для установки в них концевых выключателей для осуществления реверса привода.

Устройство работает следующим образом, Загрузочный бункер 5 предварительно заполняется комбикормом, При включении привода транспортера 3 диск 7 своими радиальными зацепами 8 воздействует на шайбы 9 транспортера 3, при этом его штанга начинает движение в одну иэ сторон кормопровода 1. В это время происходит загрузка половины кормопровода комбикормом за счет заполнения им межшайбового пространства из бункера 5 и переноса шайбами 9 по всей длине половины кормопровода. По окончании заполнения кормопровода штанга транспортера, продолжая движение, толкателем 4 входит в зацепле30

40

55 ние через конусообразную выемку 19 с ползуном 11 и одновременно концевая шайба

16 транспортера 3 воздействует на двуплечий рычаг 14, который отклоняясь, пропускает шайбу 16, при этом толкатель 4 через ползун 11, пластину 12 приводит в движение тягу 10. Ограничители 23, установленные на тяге в соответствии с необходимой нормой выдачи воздействуют на рычаги 22, перемещают заслонки 21 выгрузных окон, выполненных в виде отрезков трубы, открывают окна 2 кормопровода 1, через которые корм высыпается в кормушки, После этого штанго-шайбовый транспортер 3 за счет конечного переключателя останавливается, а затем реверсируется, обеспечивая тем самым обратное движение транспортера, При обратном ходе концевая шайба 16 нажимает на нижнее плечо 18двуплечего рычага 14, который поворачиваясь верхним плечом 15 через упругий предохранительный элемент

17 приводит в движение тягу 10, которая ограничителями 23, зацепляясь эа рычаги 22, закрывает выгрузочные окна 2. При подходе заслонок 21 к фиксаторам 24 концевая шайба 16, преодолевая сопротивление упругого элемента 17 выходит иэ зацепления с двуплечим рычагом 14, освобождая тягу 10 от транспортера 3. Расчетное усилие упругого элемента 17 выше суммарных усилий на перемещение заслонок 21. Одновременно в связи перемещением штанго-шайбового транспортера на другую половину кормоп1794422 ровода, для которой данный ход является

"рабочим", происходит ее заполнение, после чего начинается дозированная выдача комбикорма, аналогично описанному выше, Таким образом, начало "холостого хода" в одной половине кормопровода является началом "рабочего хода" в другой, Количество проходов штанги транспортера одного цикФормула изобретения

Устройство для раздачи концентрированных кормов при привязном содержании животных, включающее бункер и кормопровод с выгрузными окнами, внутри которого с воэможностью возвратно-поступательного перемещения от реверсивного привода установлен штанго-шайбовый транспортер, заслонки для перекрытия выгрузных окон, посредством жесткой тяги и механизма для ее перемещения связанные с реверсивным приводом, средство регулирования выдаваемой дозы корма, о т л и ч а ю щ е е с я тем, что. с целью снижения материалоемкости, а также улучшения условий обслуживания усла может быть задано программой управления, После окончания одного цикла работы раздатчик остается в исходном положении до следующего включения.

5 Применение устройства для раздачи кормов позволит индивидуально дозировать корма каждой корове из одного бункера, обслуживаемых одной дояркой. тройства, реверсивный привод транспортера выполнен в виде расположенного в бункере и установленного на приводном валу диска с радиальными зацепами, которые установлены с возможностью взаимодействия с шайбами транспортера, механизм для перемещения тяги установлен в каждом торцевом участке кормопровода и выполнен в виде ползуна, жестко соединенного с тягой, которая снабжена двуплечим рычагом, шарнирно установленным на ней с возможностью взаимодействия одним из своих плечей с концевой шайбой транспортера, а также в виде упругого предохранительного элемента, закрепленного на упомянутом ползуне с воэможностью взаимодействия с другим плечом рычага. гю

1794422

1794422
