Способ получения фосфорсодержащего гомополимера
Иллюстрации
Реферат

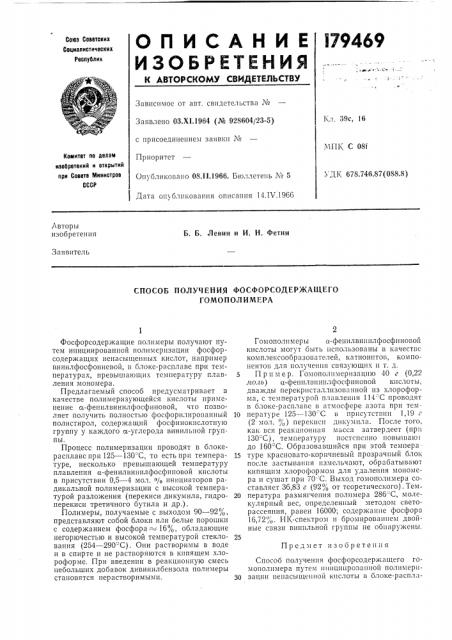

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союа Советских
Социалистических
Респуслик
Зависимое от авт. свидетельства №
Заявлено ОЗ.XI.1964 (№ 928604/23-5) с присоединением заявки ¹
Приоритет
Опубликовано 08.11.1966. Бюллетень № 5
Дата om бликования описания 1-1.IV.1966
МПК, С 081 йомитет по делам иаосретений и открытий при Совете Министров
СССР
УДЫ 678.746.87(088.8) Авторы изобретения
Б. Б. Левин и И. H. Фетин
Заявитель
СПОСОБ ПОЛУЧ ЕН ИЯ ФОСФОРСОДЕРЖАЩЕГО
ГОМО ПОЛ И МЕРА
Гомополнмерь1 и-фенилвпннлфосфнновой кислоты могут быть использованы в качествс комплексообразователей, катнонптои, компонентов для получеш1я связующих и т. д.
5 Пример. Гомополпмерпзацню 40 г (0,22 люль) а-феш1лвпнплфосфпновой кислоты, дважды перекрнсталлпзоьанной из хлороформа, с температурой плавления 114-С проводят в блоке-расплаве в атмосфере азота прн тем10 пературе 125 — 130" С в присутствии 1,19 г (2 мол. %) перекиси днкумпла. После того, как вся реакционная масса затвердеет (прп
130=С), температуру постепенно повышаю I до 160 С. Образовавшийся при этой темпера
15 туре красновато-коричневый прозрачный блок после застывания измельчают, обрабатывают кипящим хлороформом для удаления мономера и сушат при 70 С. Выход гомополнмера составляет 36,83 г (92% от теоретического). Тем20 пература размягчения полимера 286- С, молекулярный вес, определенный методом светорассеяния, равен 16000; содержание фосфора
16,72%. ИЕ,-спектром н бромнрованпем двойные связи винпльной группы не обнаружены, 25
Способ получения фосфорсодержащего гомополимера путем инициированной полнмерп50 зацпн ненасыщенной кислоты в блоке-расплаФосфорсодержащие полимеры получают путем инициированной полимеризации фосфорсодержащих ненасыщенных кислот, например винилфосфониевой, в блоке-расплаве при температурах, превышающих температуру плавления мономера.
Предлагаемый способ предусматривает в качестве поли мер изующейся кислоты применение к-фенил винил фосфи новой, что позволяет получить полностью фосфорилированный полистирол, содержащий фосфинокислотную группу у каждого я-углерода винильпой группы.
Процесс полимеризации проводят в блокерасплаве при 125 — 130 С, то есть прп температуре, несколько превышающей температуру плавления а-фенилвинплфосфиповой кислоты в присутствии 0,5 — 4 мол. О/, инициаторов радикальной полимеризации с высокой температурой разложения (перекиси дикумила, гидроперекиси третичного бутила и др.) ..
Полимеры, получаемые с выходом 90 — 92%, представляют собой блоки или белые порошки с содержанием фосфора=16%, обладающие негорючестью и высокой температурой стеклования (254 — 290 С). Они растворимы в воде и в спирте и не растворяются в кипящем хлороформе. При введении в реакционную смесь небольших добавок дивинилбензола полимеры становятся нерастворимыми.
Предмет изобретения
179469 мента фосфорсодержащих термостойких полимеров, в качестве ненасыщенной кислоты применяют и-фенилвинилфосфиновую кислоту.
Составитель С. Ерофеева
Ре;гктор T. Каранова Техрсд Т. П. Курилко
Заказ 7 6;5 Тираж 825 Ф»рмат бум. 00X90 /8 Объем О.1 изд, л. Подписи»с
ЦНИ11ПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва. Центр, пр. Серова, д. 4
Типография, пр. Сапунова, д. 2 ве при температурах, несколько превышающих температуру плавления мономера, отличаюи1ийся тем, что, с целью расширения ассортиКорректоры: О. Б. Тюрина и Ю. М. Федуловы
