Реферат

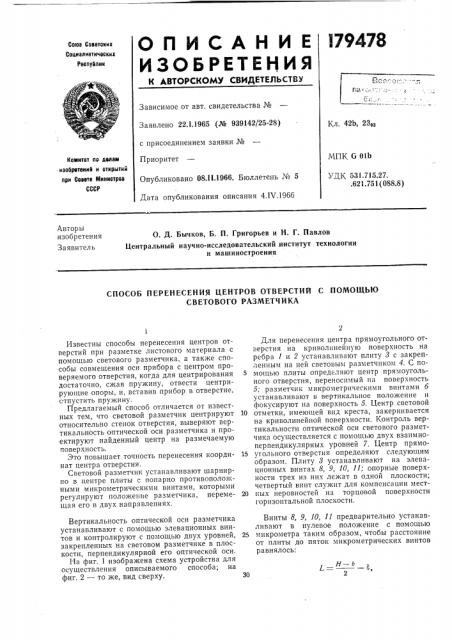

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Свветоиих

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 22.1.1965 (¹ 939142/25-28) с присоединением заявки №

Приоритет

Опубликовано 08.11.1966. Бюллетень № 5

Дата опубликования описания 4ХЧ.19бб

Кл. 42b, 23ез

МПК G 01Ь

УДК 531.715.27. .621.751(088.8) Комитет пв аелем изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Заявитель

О. Д. Бычков, Б. П. Григорьев и Н. Г. Павлов

Центральный научно-исследовательский институт технологии и машиностроения

СПОСОБ ПЕРЕНЕСЕНИЯ ЦЕНТРОВ ОТВЕРСТИЙ С ПОМОЩЬЮ

СВЕТОВОГО РАЗМЕТЧИКА

Н вЂ” О

=: — а

30

Известны способы перенесения центров отверстий при разметке листового материала с помощью светового разметчика, а также способы совмещения оси прибора с центром проверяемого отверстия, когда для центрирования достаточно, сжав пружину, отвести центрирующие опоры, и, вставив прибор в отверстие, отпустить пружину.

Предлагаемый способ отличается от известных тем, что световой разметчик центрируют относительно стенок отверстия, выверяют вертикальность оптической оси разметчика и проектируют найденный центр на размечаемую поверхность.

Это повышает точность перенесения координат центра отверстия.

Световой разметчик устанавливают шарнирно в центре плиты с попарно противоположными микрометрическими винтами, которыми регулируют положение разметчика, перемещая его в двух направлениях.

Вертикальность оптической оси разметчика устанавливают с помощью элевационных винтов и контролируют с помощью двух уровней, закрепленных на световом разметчике в плоскости, перпендикулярной его оптической оси.

На фиг. 1 изображена схема устройства для осуществления описываемого способа; на фиг. 2 — то же, вид сверху.

Для перенесения центра прямоугольного отверстия на криволинейную поверхность на ребра 1 и 2 устанавливают плиту 8 с закрепленным на ней световым разметчиком 4. С помощью плиты определяют центр прямоугольного отверстия, переносимый на поверхность

5; разметчик микрометрическими винтами 6 устанавливают в вертикальное положение и фокусируют на поверхность 5. Центр световой

10 отметки, имеющей впд креста, закернивается на криволинейной поверхности. Контроль вертикальности оптической оси светового разметчика осуществляется с помощью двух взаимноперпендикулярных уровней 7. Центр прямо15 угольного отверстия определяют следующим образом. Плиту 3 устанавливают на элевационных винтах 8, 9, 10, 11; опорные поверхности трех из них лежат в одной плоскости; четвертый винт служит для компенсации мест20 ных неровностей на торцовой поверхности горизонтальной плоскости.

Винты 8, 9, 10, 11 предварительно устанавливают в нулевое положение с помощью

25 микрометра таким образом, чтобы расстояние от плиты до пяток микрометрических винтов равнялось:

179478

f1 Р

Составитель Г. Ф. Корчагина

Редактор Б. С. Ианкина Техред Л. К. Ткаченко

Корректоры: О. Б. Тюринз и С. H. Соколова

Заказ 720/16 Тираж 1050 Формат бум, бОр, 90 /в Объем 0,16 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, д. 2 где: Н вЂ” минимальный шаг между отверстиями;

b — толщина ребра; о — допуск на толщину ребра.

Один из микрометрических винтов, установленных на нуле и расположенных в одной плоскости, например винт 11, прижимают вместе с плитой 8 к ребру 2, а винт 10 подводят до касания его к протйвоположиому ребру 1 и по шкале определяют расстояние между ребрами. Далее винт . 0 отводят на половину отсчета, плиту 8 сдвигают до касания винта

10 с ребром 1, и винт 11 подводят к ребру 2.

Показания винтов должны быть в этот момент одинаковыми. Аналогичную операцию производят и с винтами 8 и 9 при застопоренных винтах 10 и 11.

Предмет изобретения

1, Способ перенесения центров отверстий с помощью светового разметчика, огличающийся тем, что, с целью повышения точности перенесения координат центра отверстия, световой разметчик центрируют относительно стенок отверстия, выверяют вертикальность оптической оси разметчика и проектируют найденный центр на размечаемую поверхность.

2. Способ по п. 1, отличающийся тем, что световой разметчик устанавливают шарнирно

10 в центре плиты с попарно противоположными микрометрическими винтами, которыми регулируют положение разметчика, перемещая его в двух направлениях.

15 3. Способ по пп. 1 и 2, отличающийся тем, что вертикальность оптической оси разметчи«а устанавливают с помощью элевационных винтов и контролируют с помощью двух уровней, закрепленных на световом разметчике в

20 плоскости, перпендикулярной его оптической оси.
