Способ получения цемента

Способ получения цемента

Иллюстрации

Показать все

Реферат



Использование: в промышленности строительных материалов, Сущность: способ получения цемента, включающий измельчение клинкера, минеральных добавок и гипса до дисперсности 100-300 м2/кг с последующим домолом, предусматривает введение гипса на стадии не ранее 1 /3 и не позднее 2/3 времени измельчения, считая от начала измельчения. При использовании 2-х ступенчатых помольных установок непрерывного действия гипс вводят во вторую ступень помола, Прочность цемента в 28-суточном возрасте в МПА - 34,4 МПА. 1 з.п. ф-лы, 1 табл.

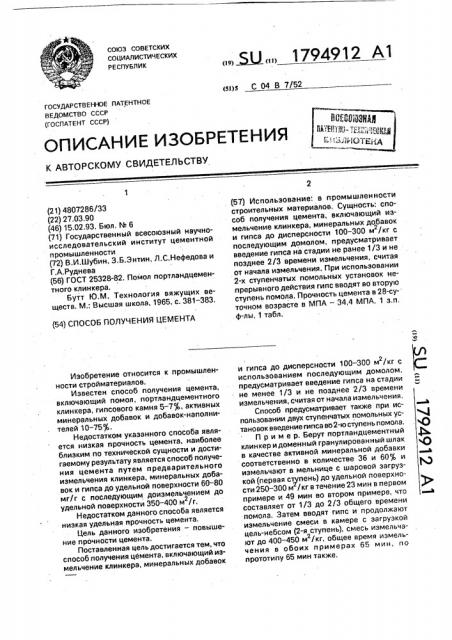

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 С 04 В 7/52

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4807286/33 (22) 27,03.90 (46) 15.02,93. Бюл, ЬЬ 6 (71) Государственный всесоюзный научноисследовательский институт цементной промышленности (72) В.И.Шубин, З.Б.Энтин, Л.С.Нефедова и

Г.А. Руднева (56) ГОСТ 25328-82. Помол портландцементного клинкера.

Бутт К).М. Технология вяжущих веществ. M. Высшая школа, 1965, с. 381-383. (54) СПОСОБ ПОЛУЧЕНИЯ ЦЕМЕНТА

Изобретение относится к промышленности стройматериалов.

Известен способ получения цемента, включающий помол, портландцементного клинкера, гипсового камня 5-7, активных минеральных добавок и добавок-наполнителей 10-75%.

Недостатком указанного способа является низкая прочность цемента, наиболее близким по технической сущности и достигаемому результату является способ получения цемента путем предварительного измельчения клинкера, минеральных добавок и гипса до удельной поверхности 60-80 мгlг с последующим доизмельчением до удельной поверхности 350-400 м /г.

Недостатком данного способа является низкая удельная прочность цемента.

Цель данного изобретения — повышение прочности цемента.

Поставленная цель достигается тем, что способ получения цемента, включающий измельчение клинкера, минеральных добавок

» . Ж 17949 l 2 A l (57) Использование: в промышленности строительных материалов. Сущность: способ получения цемента, включающий измельчение клинкера, минеральных добавок и гипса до дисперсности 100-300 м /кг с

2 последующим домолом, предусматривает введение гипса на стадии не ранее 1/3 и не позднее 2/3 времени измельчения, считая от начала измельчения, При использовании

2-х ступенчатых помольных установок не.прерывного действия гипс вводят во вторую ступень помола, Прочность цемента в 28-суточном возрасте в МПА — 34,4 МПА. 1 з.п. ф-лы, 1 табл. и гипса до дисперсности 100-300 м /кг с использованием последующим домолом, предусматривает введение гипса на стадии не менее 1/3 и не позднее 2/3 времени измельчения, считая от начала измельчения, Способ предусматривает также при использовании двух ступенчатых помольных установок введение гипса во2-ю ступень помола.. о

Пример. Берут портландцементный ф клинкер и доменный гранулированный шлак в качестве активной минеральной добавки соответственно в количестве 36 и 60% и измельчают в мельнице с шаровой загрузкой (первая ступень) до удельной поверхнооти 200 — 300 м /Kl в течение 23 мин в первом примере и 49 мин во втором примере, что ъ составляет от 1/3 до 2/3 общего времени помола, Затем вводят гипс и продолжают измельчение смеси в камере с загрузкой цель-небсом (2-я ступень), смесь измельчают до 400 — 450 м /кг, общее время измель2 чения в обоих примерах 65 мин, по прототипу 65 мин также.

1794912

Формула изобретения

Составитель Ф.Сорина

Техред М.Моргентал Корректор О.Густи

Редактор

Заказ 405 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

1. Способ получения цемента, включающий измельчение клинкера, минеральных добавок и гипса до дисперсности

100-300 м /кг с последующим домолом, отличающийся тем, что, с целью повышения прочности цемента, гипс вводят на стадии не ранее 1/3 и не позднее 2/3 времени измельчения, считая от начала измельчения.

2. Способ по п, 1, о тл и ч а ю щи и с я тем, что при использовании двухступенчатых помольных установок непрерывного действия гипс вводят во вторую ступень Iloмола.
