Устройство для осушения дренажного колодца гидроэлектростанции

Устройство для осушения дренажного колодца гидроэлектростанции

Иллюстрации

Показать все

Реферат



Использование: удаление фильтрационной воды, поступающей в здание гидроэлектростанции . Сущность изобретения: при работающем гидроагрегате под его рабочим колесом (6) возникает разрежение, благодаря которому фильтрационная вода откачивается из дренажного приямка (3) по трубопроводу (1), один конец которого опущен в дренажный приямок (3), а другой конец выведен в зону разряжения за рабочим колесом (6) гидротурбины (1). 1 ил.

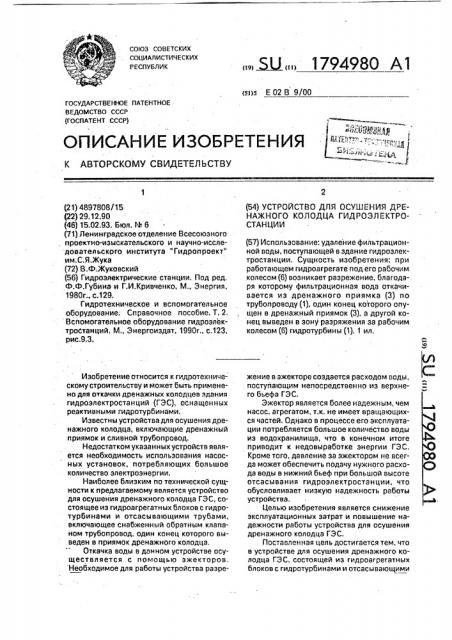

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 Е 02 В 9/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4897808/15 (22) 29.12.90 (46) 15.02.93. Бюл. K 6 (71) Ленинградское отделение Всесоюзного проектно-изыскательского и научно-исследовательского института "Гидропроект" им; С.Я.Жука (72) В.Ф.Жуковский (56) Гидроэлектрические станции. Под ред, Ф.Ф.Губина и Г.И.Кривченко, М., Энергия, 1980г., с.129.

Гидротехническое и вспомогательное оборудование; Справочное пособие. Т. 2.

Вспомогательное оборудование гидроэлектростанций. M., Энергоиздат, 1990г., с,123, рис.9.3.

Изобретение относится к гидротехническому строительству и может быть применено для откачки дренажных колодцев здания гидроэлектростанций (ГЭС), оснащенных реактивными гидротурбинами.

Известны устройства для осушения дренажного колодца, включающие дренажный приямок и сливной трубопровод.

Недостатком указанных устройств является необходимость использования насосных установок, потребляющих большое количество электроэнергии.

Наиболее близким по технической сущности к предлагаемому является устройство для осушения дренажного колодца ГЭС, состоящее из гидроагрегатных блоков с гидротурбинами и отсасывающими трубами, включающее снабженный обратным клапаном трубопровод, один конец которого выведен в приямок дренажного колодца, Откачка воды в данном устройстве осуществляется с помощью эжекторов.

Необходимое для работы устройства разре„„. Ж „„1794980 А1 (54) УСТРОЙСТВО ДЛЯ ОСУШЕНИЯ ДРЕНАЖНОГО КОЛОДЦА ГИДРОЭЛЕКТРОСТАНЦИИ (57) Использование: удаление фильтрационной воды, поступающей в здание гидроэлектростанции. Сущность изобретения: при работающем гидроагрегате под его рабочим. колесом (6) возникает разрежение, благодаря которому фильтрационная вода откачивается из дренажного приямка (3) по трубопроводу (1), один конец которого опущен в дренажный приямок (3), а другой конец выведен в зону разряжения за рабочим колесом (6) гидротурбины (1). 1 ил. жение в эжекторе создается расходом воды, поступающим непосредственно иэ верхнего бьефа ГЭС.

Эжектор является более надежным, чем насос, агрегатом, т.к. не имеет вращающихся частей. Однако в процессе его эксплуатации потребляется большое количество воды из водохранилища, что s конечном итоге приводит к недовыработке энергии ГЭС.

Кроме того, давление за эжектором не всегда может обеспечить подачу нужного расхода воды в нижний бьеф при большой высоте отсасывания гидроэлектростанции, что обусловливает низкую надежность работы устройства, Целью изобретения является снижение эксплуатационных затрат и повышение надежности работы устройства для осушения дренажного колодца ГЭС.

Поставленная цель достигается тем, что в устройстве для осушения дренажного колодца ГЭС, состоящей из гидроагрегатных блоков с гидротурбинами и отсасывающими

1794980 трубами, включающем снабженный обратным клапаном трубопровод, один конец которого выведен в приямок дренажного колодца, другой конец трубопровода выведен в отсасывающую трубу в зону разрежения за рабочим колесом гидротурбины.

На чертеже представлено предлагаемое устройство.

Оно расположено в здании ГЗС, Устройство содержит сливной трубоп- "0 ровод1 с обратным клапаном 2. Один конец трубопровода 1 связан с приямком 3 дренажного колодца, имеющим водозаборную часть 4, а другой конец трубопровода 1 выведен в отсасывающую трубу 5, в зону мак- 15 симального разрежения ее эа рабочим колесом 6 гидротурбины.

В устройстве предусмотрен также резервный насос 7, связанный через напорный трубопровод 8 с нижним бьефом ГЗС. 20

Устройство работает следующим образом. . По мере наполнения протечками приямка 3 и работе гидроагрегата под рабочим. колесом 6 в конусе отсасывающей трубы 5 25

Ф ор мул а и зоб рете н и я

Устройство для осушения дренажного колодца гидроэлектростанции, состоящей из гидроагрегатных блоков с гидротурбинами и отсасывающими трубами, включающее снабженный обратным клапаном трубопрообразуется разрежение, В результате вода из дренажного приямка 3 откачивается через водозаборную часть 4 по сливному трубопроводу 1. В случае остановки агрегата или работе его в режиме, не обеспечивающем достаточное для откачки разрежение; и, как следствие, вызывающем повышение уровня воды в приямке3, включается резервный насос 7, и вода по напорному трубопроводу 8 откачивается в нижний бьеф ГЭС.

Для работы предлагаемого устройства не требуется расхода воды, а электроэнергию оно потребляет лишь в случае включе.ния резервного насоса.

Это позволяет значительно снизить экс-плуатационные расходы.

Осуществление откачки воды без применения традиционных для дренажных сис-, тем устройств, а также уменьшение кавитационных разрушений облицовки отсасывающей трубы, связанное с выведением сливного трубопровода в зону максимального разрежения отсасыввющей трубы, обеспечивают высокую надежность работы предлагаемого устройства. вод, один конец которого выведен в приямок дренажного колодца, о т л и ч à ю щ ее с я тем, что, с целью снижения эксплуатационных затрат и повышения надежности в

° работе, другой конец трубопровода выведен в отсасывающую трубу в зону разряжения за рабочим колесом гидротурбины.
