Реферат



Использование: для изготовления свай посредством обсадных труб при сооружении фундаментов. Обсадная труба состоит из секций установленных друг на друга. Внутренние вертикальные элементы каждой секции выполнены решетчатыми и образованы вертикальными стойками, Стойки соединены горизонтальными поясами. Обсадная труба снабжена размещенным в центральной полости инвентарным вкладышем пирамидальной формы. 2 ил.

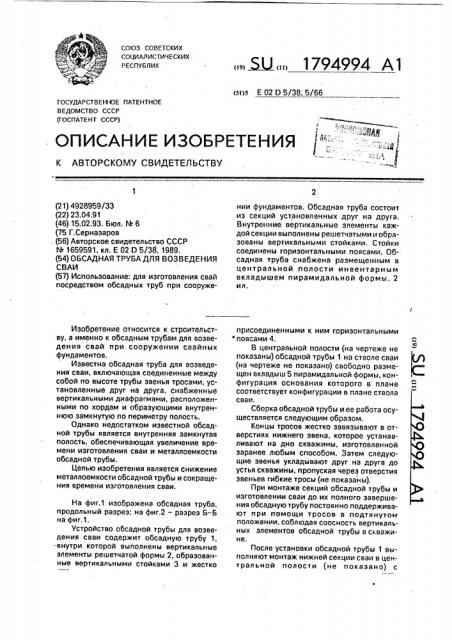

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)э Е 02 0 5/38 5/66

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗО6РЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4928959/33 (22) 23.04.91 (46) 15.02.93. Бюл. М 6 (75 Г,Серназаров . (56) Авторское свидетельство СССР

N 1659591, кл. Е 02 0 5/38, 1989. (54) ОБСАДНАЯ ТРУБА ДЛЯ ВОЗВЕДЕНИЯ

СВАИ (57) Использование: для изготовления свай посредством обсадных труб при сооружеИзобретение относится к строительству, а именно к обсадным трубам для возведения свай при сооружении свайных фундаментов.

Известна обсадная труба для возведения сваи, включающая соединенные между собой по высоте трубы звенья тросами, установленные друг на друга, снабженные вертикальными диафрагмами, расположенными по хордам и образующими внутреннюю замкнутую по периметру полость.

Однако недостатком известной обсадной трубы является внутренняя замкнутая полость, обеспечивающая увеличение времени изготовления сваи и металлоемкости обсадной трубы.

Целью изобретения является снижение металлоемкости обсадной трубы и сокращения времени изготовления сваи.

На фиг.1 изображена обсадная труба, продольный разрез; на фиг.2 — разрез Б-Б на фиг.1.

Устройство обсадной трубы для возведения сваи содержит обсадную трубу 1, .внутри которой выполнены вертикальные элементы решетчатой формы 2, образованные вертикальными стойками 3 и жестко Ы, 1794994 А1 нии фундаментов, Обсадная труба состоит из секций установленных друг на друга.

Внутренние вертикальные элементы каждой секции выполнены решетчатыми и образованы вертикальными стойками, Стойки соединены горизонтальными поясами. Обсадная труба снабжена размещенным в центральной полости инвентарным вкладышем пирамидальной формы. 2 ил. присоединенными к ним горизонтальными поясами 4.

В центральной полости (на чертеже не показаны) обсадной трубы 1 на стволе сваи (на чертеже не показано) свободно размещен вкладыш 5 пирамидальной формы, конфигурация основания которого в плане соответствует конфигурации в плане ствола сваи.

Сборка обсадной трубы и ее работа осуществляется следующим образом.

Концы тросов жестко завязывают в отверстиях нижнего звена, которое устанавливают на дно скважины, изготовленной заранее любым способом. Затем следующие звенья укладывают друг на друга до устья скважины, пропуская через отверстия звеньев гибкие тросы (не показаны).

При монтаже секций обсадной трубы и изготовлении сваи до их полного завершения обсадную трубу постоянно поддерживают при помощи тросов в подтянутом положении, соблюдая соосность вертикальных элементов обсадной трубы в скважине.

После установки обсадной трубы 1 выполняют монтаж нижней секции сваи в центральной полости (не показано) с

1794994 установкой вкладыша 2 на сваю (не показана).

Затем нижний конец обсадной трубы 1 поднимают до верхнего уровня нижней секции сваи, но не выше ее, потом засыпают материал засыпки через центральную полость, где расположен вкладыш 2, обеспечивающий распределение и передачу материала засыпки для уплотнения по своей поверхности под трамбовки, сбрасываемой многократно в полость 6 через центральную полость обсадной трубы 1, что создает возможность одновременных засыФормула изобретения

Обсадная труба для возведения сваи, включающая сборные соединенные тросами между собой по высоте трубы звенья, установленные друг на друга и имеющие . внутренние вертикальные элементы, расположенные по хордам и образующие внутреннюю центральную полость, конфигурвция которой в плане соответствует конфигурации в плане ствола сваи, о тл и ч а ю щ а я с я тем, что, с целью снижения

Я пок материала засыпки и многократно сбрасываний трамбовки, обеспечивающая экономию времени на изготовление сваи в

1 5 — 2,0 раза. Уплотнение грунта будет про5 должено до нижнего уровня нижнего звена обсадной трубы 1.

После полного уплотнения грунта до уровня нижнего звена обсадной трубы процесс повторяют для следующий секций

10 сваи, После полного завершения уплотнения грунта до устья скважины извлекают обсадную трубу 1, металлоемкости обсадной трубы и сокращения времени изготовления сваи. внутренние вертикальные элементы каждой секции обсадной трубы выполнены решетчатыми и образованы вертикальными стойками и жестко присоединенными к ним горизонтальными поясами, причем обсадная труба снабжена размещенным в центральной полости инверторным пирамидальной формы вкладышем, конфигурация основания которого в плане соответствует конфигурации в плане ствола сваи.

1794994

Составитель Т. Серназаров

Техред M.Ìîðãåíòàë Корректор М; Шароши

Редактор
