Устройство для стыкового соединения арматуры

Устройство для стыкового соединения арматуры

Иллюстрации

Показать все

Реферат



Использование: при возведении монолитных или сборно-монолитных железобетонных конструкций. Сущность изобретения: в устройстве для стыкового соединения арматуры концы арматуры расположены внахлестку с зазором между собой, а обойма выполнена из армоцемента. 1 ил.

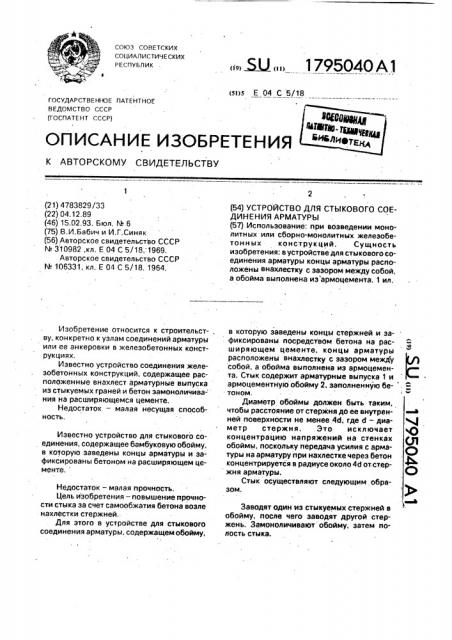

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ ГССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4783829/33 (22) 04.12,89 (46) 15.02.93. Бюл. М 6 (75) В,И.Бабич и И.Г..Синяк (56) Авторское свидетельство СССР

М 310982,кл, Е 04 С 5/18, 1969.

Авторское свидетельство СССР

N106331,,кл. Е 04 С 5/18, 1964.

Изобретение относится к строительст. ву, конкретно к узлам соединений арматуры или ее анкеровки в железобетонных конструкциях.

Известно устройство соединения железобетонных конструкций, содержащее расположенные внахлест арматурные выпуска из стыкуемых граней и бетон замоноличива- ния на расширяющемся цементе.

Недостаток — малая несущая способность.

Известно устройство для стыкового соединения, содержащее бамбуковую обойму, в которую заведены концы арматуры и зафиксированы бетоном на расширяющем цементе, Недостаток — малая прочность.

Цель изобретения — повышение прочности стыка за счет самообжатия бетона возле нахлестки стержней.

Для этого в устройстве для стыкового соединения арматуры, содержащем обойму,,, ЫÄÄ 1795040 A1 (54) УСТРОЙСТВО ДЛЯ СТЫКОВОГО СОЕДИНЕНИЯ APMATYPbl (57) Использование: при возведении монолитных или сборно-монолитных железобетонных конструкций, Сущность изобретения: в устройстве для стыкового соединения арматуры концы арматуры расположены внахлестку с зазором между собой, а обойма выполнена из армоцемента. 1 ил. в которую заведены концы стержней и зафиксированы посредством бетона на расширяющем цементе, концы арматуры расположены внахлестку с зазором между собой, а обойма выполнена из армоцемента. Стык содержит арматурные выпуска 1 и армоцементнув обойму 2, заполненную бе тоном, Диаметр обоймы должен быть таким, чтобы расстояние or стержня до ее внутренней поверхности не менее 4d, где d — диаметр стержня. Это исключает концентрацию напряжений на стенках обоймы, поскольку передача усилия с арматуры на арматуру при нахлестке через бетон концентрируется в радиусе около 4d от.стержня арматуры.

Стык осуществляют следующим образом, Заводят один иэ стыкуемых стержней в обойму, после чего заводят другой стержень. Замоноличивают обойму, затем полость стыка.

1795040

Составитель И.Синяк

Техред М.Моргентал Корректор T.Ïàëèé

Редактор

Заказ 411 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Формула изобретения

Устройство для стыкового соединения арматуры. содержащее обойму, в которую заведены концы арматуры и зафиксированы в ней посредством бетона на расширяющемся цементе, о т л и ч а ю щ е е с я тем, что, с целью повышения прочности соединения, концы арматуры расположены внахлестку с зазором между собой, а обойма выполнена из армоцемента.
