Реферат



Сущность: оконный блок содержит коробку из горизонтальных и вертикальных брусков, шарнирно закрепленные на коробке внешние и внутренние створки с остеклениями, уплотнительные и запорные элементы. На внешних горизонтальных и внутренних вертикальных гранях брусков выполнены четверти с образованием встречно-плоскостного упора, при этом горизонтальные фальцы внешних створок размещены во внешних четвертях коробки, а вертикальные фальцы внешней и внутренней створок расположены во внутренних четвертях коробки. 5 ил.

<Ф

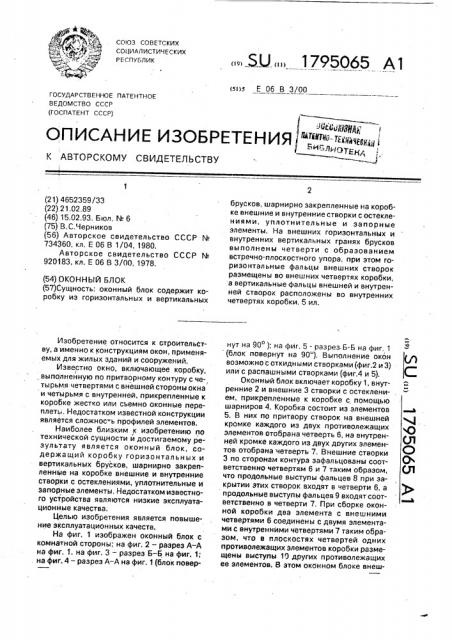

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

„э ",о, . РЕСПУБЛИК

SU 1795065 А1 (я)ю Е 06 В 3/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) Яр Ц ЩЯЩ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ "" „-сэеанм

" С 1 Н/

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4652359/33 (22) 21.02,89 (46) 15.02.93, Бюл. М 6 (75) В.С.Черников (56) Авторское свидетельство СССР M

734360, кл, Е 06 В 1/04, 1980, Авторское свидетельство СССР М

920183, кл. Е 06 В 3/00, 1978. брусков, шарнирно закрепленные на коробке внешние и внутренние створки с остеклениями, уплотнительные и запорные элементы. На внешних горизонтальных и внутренних вертикальных гранях брусков выполнены четверти с образованием встречно-плоскостного упора, при этом горизонтальные фальцы внешних створок размещены во внешних четвертях коробки, а вертикальные фальцы внешней и внутренней створок расположены во внутренних четвертях коробки. 5 ил. (54) ОКОННЫЙ БЛОК (57)Сущность; оконный блок содержит коробку из горизонтальных и вертикальных

43 (Л

О ок (Я

Изобретение относится к строительству, а именно к конструкциям окон, применяемых для жилых зданий и сооружений.

Известно окно, включающее коробку, выполненную по притворному контуру с четы рьМя:четвертями с внешней стороны окна и четырьмя с внутренней, прикрепленные к коробке жестко или съемно оконные переплеть, Недостатком известной конструкции являЕтся сложнос ь профилей элементов.

Наиболее близким к изобретению по технической сущности и достигаемому результату является оконный блок, содержащий коробку горизонтальных и вертикальных брусков, шарнирно закрепленные на коробке внешние и внутренние створки с остеклениями, уплотнительные и запорные элементы. Недостатком известного устройства являются низкие эксплуатационные качества.

Целью изобретения является повышение эксплуатационных качеств.

На фиг. 1 изображен оконный блок с комнатной стороны; на фиг. 2 — разрез А-А на фиг. I, на фиг, 3 — разрез Б-Б на фиг. 1; . на фиг. 4 — разрез А — А на фиг. 1 (блок повернут на 90 ); на фиг. 5 - разрез Б-Б на фиг, 1 (блок повернут на 90"), Выполнение окон возможно с откидными створками (фиг.2 и 3) или с распашными створками (фиг,4 и 5).

Оконный блок включает коробку 1, внутренние 2 и внешние 3 створки с остеклени-, ем, прикрепленные к коробке с помощью шарниров 4. Коробка состоит из элементов

5, В них по притвору створок на внешней кромке каждого из двух противолежащих элементов отобрана четверть 6, на внутренней кромке каждого из двух других элементов отобрана четверть 7, В нешние створки

3 по сторонам контура зафальцованы соответственно четвертям 6 и 7 таким образом, что продольные выступы фальцев 8 при закрытии Этих створок входят в четверти 6, в продольные выступы фальцев 9 входят соответственно в четверти 7, При сборке оконной коробки два элемента с внешними четвертями 6 соединены с двумя элементами с внутренними четвертями 7 таким образом, что в плоскостях четвертей одних противолежащих элементов коробки размещены выступы 10 других противолежащих ее элементов. В этом оконном блоке внеш17950б5 ние створки 3 притворены к коробке 21 в виде замкового контура, На внешней стороне окна прикреплены отливы 14, монтируемые или к коробке, или к створкам. Внутренние 2 и внешние 3 переплеты снабжены уплотнениями иэ спецФормула изобретения

Оконный блок, содер кащий коробку из горизонтальных и вертикальных брусков, шарнирно закрепленные на коробке внешние и внутренние створки с остеклениями, уплотнительные и запорные элементы, о т л ич а ю шийся тем, что, с целью улучшения эксплуатационных качеств, на внешних горезины 11 и запорами 12, Блок с откидными створками оснащается подпором 13.

Использование данного изобретения

5 поэволиТ улучшить эксплуатационные качества оконного блока.

10 ризонтальных и внутренних вертикальных гранях брусков выполнены четверти с образованием встречно-плоскостного упора, при этом горизонтальные фальцы внешних створок размещены во внешних четвертях

15 коробки, а вертикальные фальцы внешней и внутренней створок расположены во внутренних четвертях коробки, 1795065

1795065

179,>05 > Q

1795065 ьлокпоВе нут Ю"
