Реферат

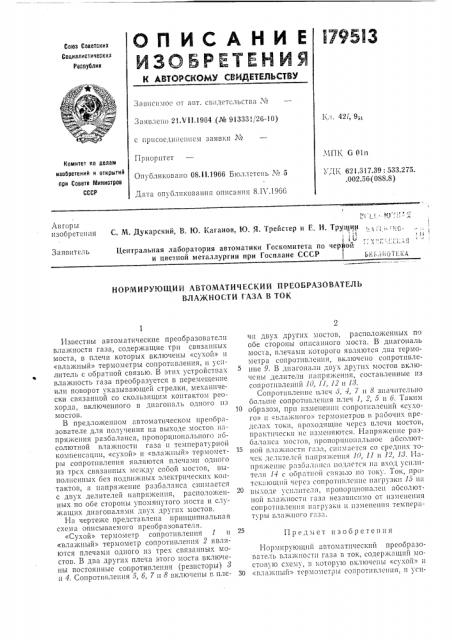

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства .!1з

Кл. 42(, 9„-, Заявлено 21 V33,1964 .(№ 913331/26-10) с присоедиис!шсм заявки М

Приоритет. 1ПК G 01п

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.317.39: 533.275..002.56(088.8) Опубликовано 08.11.1966 Б!Оллетень ¹ 5

Дата опубликования описан!я! 8.11 .1966

Ав горы изобретен гя

С. М. Дукарский, В. Ю. 1(аганов, Ю. Я. Трейстер и Е. И. Труши11 !

Центральная лаборатория автоматики Госкомитета по чер !о!1 и цветной металлургии при Госплане СССР ЬЙЬ.:!60ТЕКА

Заявитель

НОРМИРУЮЩИЙ АВТОМАТИЧЕСКИИ ПРЕОБРАЗОВАТЕЛЬ

ВЛАЖНОСТИ ГАЗА В ТОК

Предмет изобретения

Известны автоматические преобразователи влажности газа, содержащие три связанных моста, в плечи которых включены «сухой» и

«влажный» термометры сопротивления, и yc;i° литель с обратной связью. В этих устройствах влажность газа преобразуется в перемещение или поворот указывающей стрелки, механически связанной со скользящим контактом реохорда, включенного в диагональ одного из мостов.

В предложенном автоматическом преобразователе для получения на выходе мостов напряжения разбаланса, пропорционального абсолютной влажности газа и температурной компенсации, «сухой» и «влажный» термометры сопротивления явлшотся плечами одного из трех связаш!ых мс>кду собой мостов, выполненных Оез подВи>киых электри11еских контактов, а напряжение разбалянса снимается с двух делителей напряжения, расположенных по обе стороны упомянутого моста и служащих диагоналями двух друп!х мостов.

На чертеже предстаьлена принципиальная схема описываемого преобразователя.

«Сухой» термометр сопротивления 1 и

«влажный» термометр сопротнвлешгя 2 являются плечами одного из трех связанных мосТоВ. В два друп1х плеча этого моста включены постоянные сопротивления (резисторы) > и 4. Сопротивления 5, б, 7 и 8 включены г, плечи двух других мостов, расположенных по обе стороны описанного моста. В диагональ мое!а, плечами которого яьляются два термометра сопротивления, включено сопротивление 9. В диагонали дву, друп!х мостов включсны делители напряжения, составленные из сопротивлений lь1, 11, 12 и И.

Сопротиьление плеч т, 4, 7 и 8 значительно больи1е сопротнвлеш!я плеч 1, 2, 5 и 6. Таким образом, при измене1ши сопротштлеш!й «сухого» и «влажного» термометров В рабочих пределах токи, про;одящие чсрсз плечи мостов, практически не изменяются. Напряжение рязба. 131!C3 IIOCTOB, !тропорционя lbHO(30CO IIOT"

Holi влажности гязя, снимается со средшгх точек делителей 113пряження 1(1, 11 и 12, И. Няпр11:кение р113011;!

Нормирующий автоматический преобразователь Влажности газа в ток, содержящи1! мостовую c åìó, ь которую включены «сухой» и

30 «влажный» термометры сопротивлеш!я, и уси179513

Составитель Е. А. Блохина

Редактор Н. С. Коган Техред Л. К. Ткаченко

Корректор Ю. М. Федулова

Заказ 721/14 Тираж 125 Формат бум. 60 90 /8 Объем 0,13 изд. л. Подписное

ЦНИИПИ Комитега по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типографии, пр. Сапунова, 2 литель с обратной связью, отличающийся тем, что, с целью получения на выходе мостов напряжения разбаланса, пропорционального абсолютной влажности газа и температурной компенсации, «сухой» и «влажный» термометры сопротивления являются плечами одного из трех связанных между собой мостов, выполненных без подвижных электрических контактов, а напряжение разоаланса снимастся с двух делителей напряжения, расположенных по обе стороны упомянутого моста и служащих диагоналями двух других мостов.
