Реферат

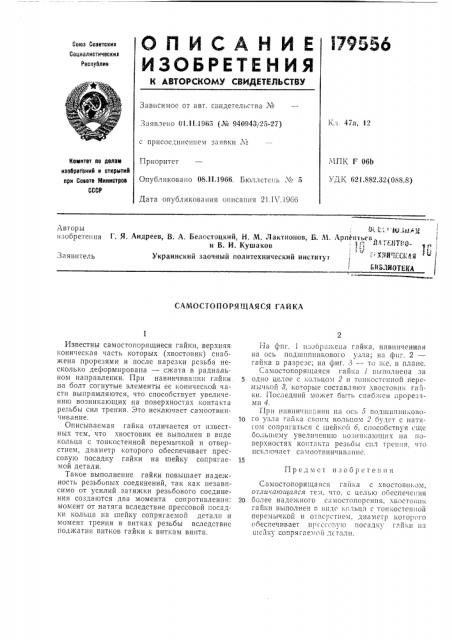

ОПИСАНИЕ l79556

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Со1сз Саветскик

Социалистических

Республик

Зависимое от авт. свидетельства ¹

1 л. 47а, 12

Заявлено 01.I 1.1965 (Ж 940943125-27) с присоединением заявки №. 11ПК F 06Ь

УДК 621.882.62(088.8) Приоритет

Опубликовано 08.I I.1966. Бюл 7сте11ь № 5

Комитет по делам изобретений и открытий при Совете Министров

СССР

Дата опубликования описаш1я 2!.I3.1966

1т -тт и

Г. Я. Андреев, В. А. Белостоцкий, Н. М. Лактионов, Б. М. Арпентьев

Украинский заочный политехнический институт

I I»- III0ÒEÊA

Авторы изобрете11ия

Заявитель

САМОСТОПОРЯЩАЯСЯ ГАЙКА

Пред»el изобретения

Известны самостопорящиеся гайки, верхняя коническая часть которых (хвостовик) снабжена прорезями и после нарезки резьба несколько деформирована — сжата в радиальном направлении. При навинчивании гайки. 5 на болт согнутые элементы ее конической части выпрямляются, что спосооствует увеличению возника1ощих на поверхностях контакта резьбы сил трения. 3TQ исключает самоотвинчивание. 10

Описываемая гайка отличается от известных тем, что хвостовик ее выполнен в виде кольца с тонкостенной перемычкой и отверстием, диаметр которого обеспечивает прессовую посадку гайки на шейку сопрягае- 15 мой детали.

Такое выполнение гайки повышает надежность резьбовых соединений, так как независимо от усилий затяжки резьбового соединения создаются два момента сопротивления: 20 момент от натяга вследствие прессовой посадки кольца на шейку сопрягаемой детали и момент трения в витках резьбы вследствие поджатия витков гайки и виткам винта.

11а фиг. 1 изобра;кelta гайка, навинченная на ось подшипникового узла; на фиг. 2— гайка в разрезе; на фиг.,> — то:I«e, в плане.

Самостопорящаяся гайка 1 «ьшолнена за одно целое с кольцом 2 и тонкостенной персмычкой 8, которые составля1от хвосто«ик гайки. Последний может быть сиаб:кен прорезями 4.

При навинчш. анни на Ось 5 подшипнн ового узла гайка свои I кольцом 2 будет с натягом сопрягаться с шейкой 6, способствуя еще большему увеличению ьознпкающих на поверхностях контакта резьбы спл трен;1я, гго

1Iск 710част самоотвннчtlвirнllе.

Самостопорящаяся гайка с хвостовиком, orëè÷aro:öàÿcÿ тем, что, с целью обеспечения более надежного самостопорсния, хьосто«ик гайки Bbtl1071rert D «117C I o,l«U,:1 C тонкостс«11О11 пер езlычкой и 01 BcpñTIteì, дна мет17 которого

Обеспечивает прессе«ую посадку г".Ir,cè на ц1с;"1ку сопрягаемой дгтали.

179556 3С Я

Ь эу8 о 7Ы 1 о-ъг 3

Составитель В. Евдокимов

Редактор Б. С. Нанкина Техред А. А. Камышникова Корректоры: В. В. Крылова и Т. В. Муллина

Типография, пр, Сапунова, 2

Заказ 837/1 Тираж 1350 Формат бум. 60Х90 /g Объем 0,16 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Миннстроь СССР

Москва, Цсптр, пр, Серова, д. 4
