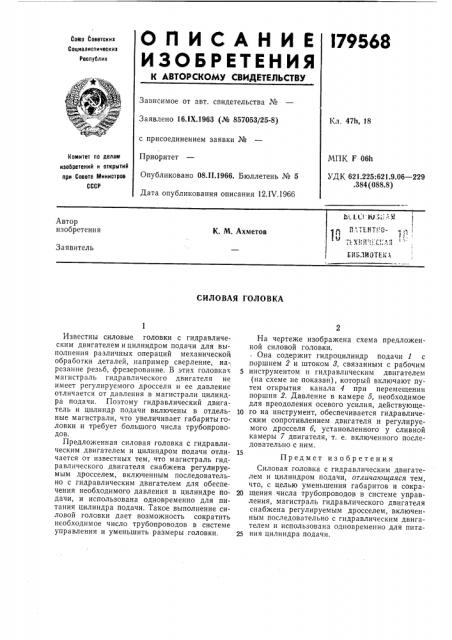

О П И С А Н И Е 179568

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ бойз боветских

Социалистических

Республик

Зависимое от авт. свидетельства М

Заявлено 16.1Х.1963 (№ 857053/25-8) с присоединением заявки №

Приоритет

Опубликовано 08 11.1966. Бюллетень № 5

Дата опубликования описания 12.IV.1966

1(л. 47I1, 18

МПК F 0611

УДК 621.225:621.9.06 — 229 .384 (088.8) Комитет ло делам изобретений и открытий лри Совете Министров

СССР

1 с Й ?О;;.- ". х1

Автор изобретения

К. М. Ахметов

Заявитель

611Б1ИОТ Е.1

СИЛОВАЯ ГОЛОВКА

Известны силовые головки с гидравлическим двигателем и цилиндром подачи для выполнения различных операций механическоц обработки деталей, например сверление, на-, резание резьб, фрезерование. В этих головках магистраль гидравлического двигателя не имеет регулируемого дросселя и ее давление отличается от давления в магистрали цилиндра подачи. Поэтому гидравлический двигатель и цилиндр подачи включены в отдельные магистрали, что увеличивает габариты головки и требует большого числа трубопроводов.

Предложенная силовая головка с гидравлическим двигателем и цилиндром подачи отличается от известных тем, что магистраль гидравлического двигателя снабжена регулируемым дросселем, включенным последовательно с гидравлическим двигателем для обеспечения необходимого давления в цилиндре подачи, и использована одновременно для питания цилиндра подачи. Такое выполнение силовой головки дает возможность сократить необходимое число трубопроводов в системе управления и уменьшить размеры головки.

На чертеже изображена схема предложенной силовой головки.

Она содержит гидроцилиндр подачи 1 с поршнем 2 и штоком 8, связанным с рабочим

5 инструментом и гидравлическим двигателем (на схеме не показан), который включают путем открытия канала 4 при перемещении поршня 2, Давление в камере 5, необходимое для преодоления осевого усилия, действующе1о го на инструмент, обеспечивается гидравлическим сопротивлением двигателя и регулируемого дросселя б, установленного у сливной камеры 7 двигателя, т. е. включенного последовательно с ним.

Предмет изобретения

Силовая головка с гидравлическим двигателем и цилиндром подачи, отличающаяся тем, что, с целью уменьшения габаритов и сокра20 щения числа трубопроводов в системе управления, магистраль гидравлического двигателя снабжена регулируемым дросселем, включенным последовательно с гидравлическим двигателем и использована одновременно для пита25 ния цилиндра подачи.
