Реферат



l796O3

ОПИСАНИЕ

И ЗО Б РЕ ТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства М

Заявлено 29.!!!.1965 (№ 949425/29-14) с присоединением заявки №

Кл. 50с, 15юю

Приоритет

Опубликовано 08Л!.1966. Бюллетень ¹ 5

МПК В 02с

УДК 666.3.022.254 (088.8) Комитет по делам изобретеиий и открытий при Совете Министров

СССР

Дата опубликования описания 4.IV 1966

" - Фэ Й.: ц

А. В. Рыжов и А. Н. Иванов

Харьковский политехнический институт имени В. И. Ленина

-"-"- -:!!ОТО

Авторы изобретения

Заявитель

ФУТЕРОВОЧНАЯ ПЛИТА ДЛЯ ТРУБНЬ!Х МЕЛЬНИЦ

Предмет изобретения

Известны футеровочные плиты для трубных мельниц, имеющие поверхность с выступамп и впадинами.

Цель описываемого изобретения — увеличение срока службы плиты. Для этого выступы футеровочной плиты расположены в шахматном порядке и им придана трапецеидальная форма в плане.

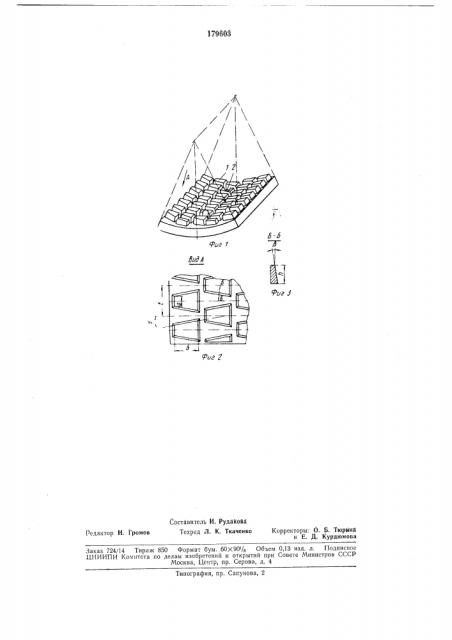

На фиг. 1 представлена плита, общий вид; на фиг. 2 — вид по стрелке А на фиг. 1; на фиг. 3 — сечение по Б-Б на фиг. 2.

Трапецеидальные выступы 1 размещены на поверхности футеровочной плиты в шахматном порядке. Плита крепится к корпусу болтами, входящими в отверстия 2 плиты.

При вращении мельницы в направлении, указанном стрелкой, измельчаемый матернал заполняет трапецеидальные впадины, вершины которых направлены в сторону, противоположную вращению, что способствует уплотнению материала, препятствует его выпаданию из впадин и улучшает условия образования

«естественной» футеровки, уменьшающей износ основного металла плит. Трапецеидальная поверхность футеровочной плиты позволяет в широких пределах регулировать коэффициент сцепления мелющих тел разных размеров с рабочей поверхностью, уменьшить нх скольжение по поверхности и повысить мелющую способность загрузки.

Ширина узкой части трапеции а, длина трапеции б и шаг между ними 3 определяются экспериментально в зависимости от крупности измельчаемого материала и ассортимента загрузки. Угол а по длине трапецеидального выступа н угол Р по его высоте h следует выбирать в зависимости от угла трения пзмельчаемого материала по стали, прп этом необходимо, чтобы я ((, q> и P ((q,, где q.— угол трения, который определяется экспериментальным путем.

20 Футеровочная плита для трубных мельниц, имеющая поверхность с выступами и впадинами, от,шчающаяся тем, что, с целью увеличения срока службы плиты, выступы расположены в шахматном порядке и нм придана

2S трапецепдальная форма в плане.
